EA403 913-403-000-013

Funzione del prodotto

EA403 913-403-000-013 ha la calibrazione del sistema come di seguito

Temperatura di calibrazione: +23 ℃ ± 5 ℃

Materiale target: VCL 140 Acciaio (1.7225)

Nota: se è richiesta una calibrazione speciale, si prega di definire la lega con precisione o fornire un campione di lega (minimo: Ø60 mm / 1 cm di spessore)

EA403 913-403-000-013 ha lunghezze di sistema diverse

La lunghezza totale del sistema (TSL) è la somma della lunghezza del cavo integrale del trasduttore TQ4XX e la lunghezza del cavo di estensione EA40X. I TSL supportati possono essere ottenuti da diverse combinazioni di cavi.

5 m:

Cavo integrale da 1,0 m + 4,0 m Cavo di estensione.

Cavo integrale da 5,0 m senza cavo di estensione.

10 m:

Cavo integrale da 1,0 m + cavo di estensione da 9,0 m.

Cavo integrale da 5,0 m + 5,0 m Cavo di estensione.

Cavo integrale da 10,0 m senza cavo di estensione.

Nota: la combinazione di cavi selezionati per una particolare lunghezza totale del sistema dipende dall'applicazione. Ad esempio, per ottenere la posizione ottimale per la separazione tra i cavi integrale e di estensione o per eliminare il requisito per un cavo di estensione.

EA403 913-403-000-013 ha un taglio di lunghezza

A causa delle caratteristiche del cavo coassiale, è necessario un "taglio elettrico" della lunghezza nominale dei cavi di estensione per ottimizzare le prestazioni del sistema e l'intercambiabilità del trasduttore.

TSL per una catena di misurazione di 5 m: 4,4 m minimo

TSL per una catena di misurazione da 10 m: 8,8 m minimo

Applicazione del prodotto

Vibrazione dell'albero e misurazione della posizione per i macchinari rotanti:

EA403 913-403-000-013 Il cavo di estensione è adatto per vapore, gas e turbine idrauliche, nonché macchinari rotanti come alternatori, turbo-dispressori e pompe. In queste macchine, la vibrazione relativa e la posizione assiale degli alberi possono essere misurate, fornendo dati per supportare la protezione dei macchinari e il monitoraggio delle condizioni, rilevando potenziali problemi nel tempo e garantendo un funzionamento stabile.

Uso complementare del sistema di monitoraggio dei macchinari:

EA403 913-403-000-013 Il cavo di estensione può essere utilizzato in combinazione con VM600MK2/VM600 e VIBRO Smart Macchinery Monitoring System per formare un sistema di monitoraggio dei macchinari completo, realizzando un monitoraggio e una gestione più completi e accurati di macchinari e attrezzature.

Disegni meccanici

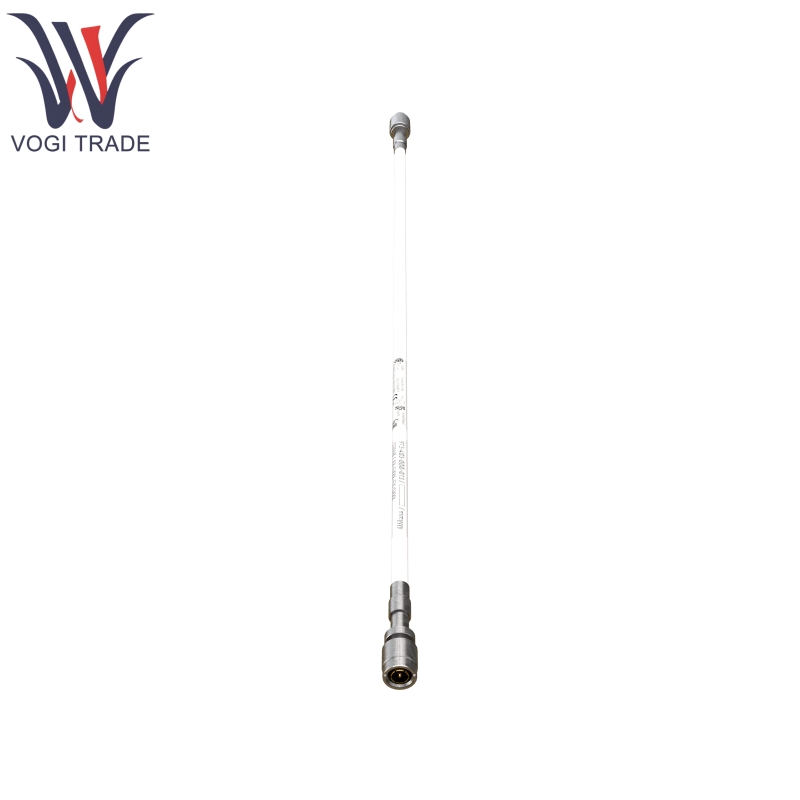

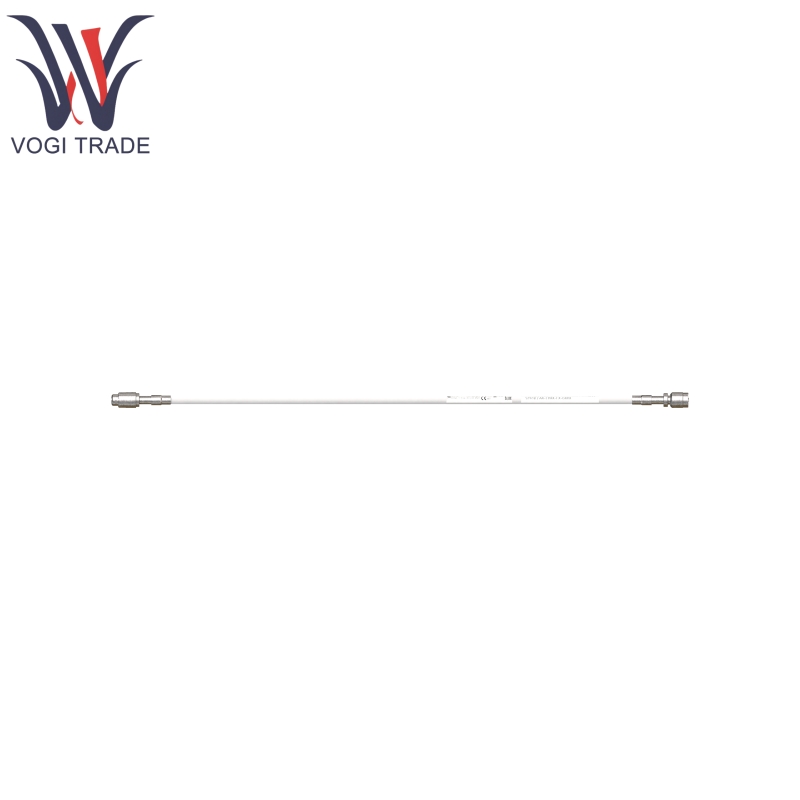

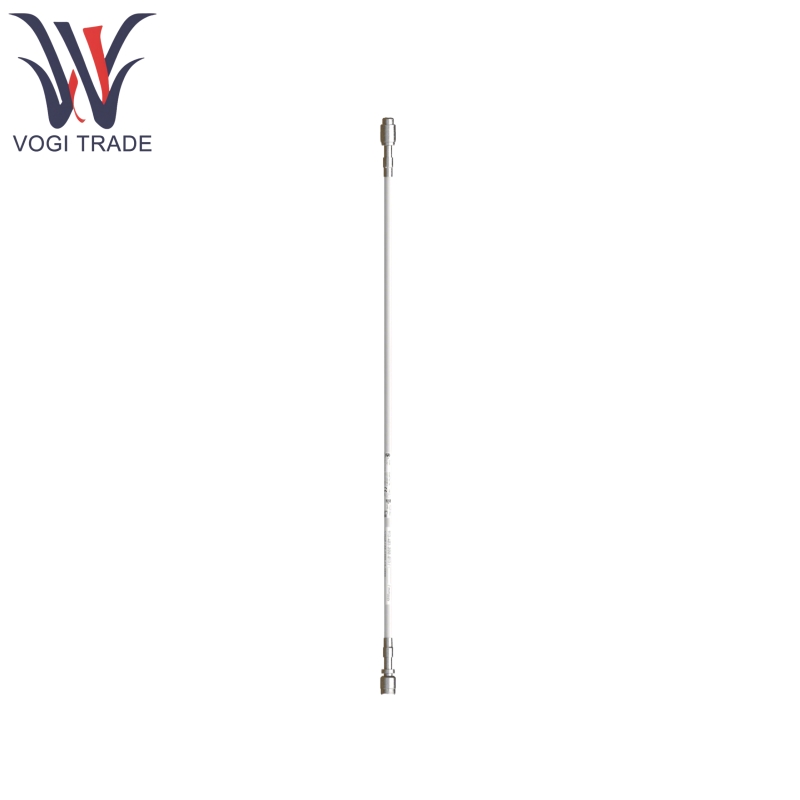

EA403 913-403-000-013 Cavo di estensione

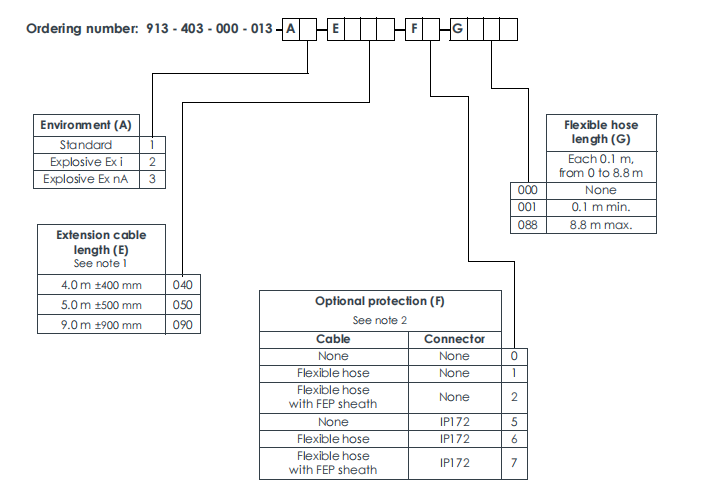

Informazioni di ordinazione
