EA402913-402-000-013-A2-E090-F0-G000

Panoramica del prodotto

EA402 è un cavo di prolunga appositamente progettato da Vibra-Meter per i sistemi di sensori a correnti parassite della serie TQ 422/TQ 432. Nella tecnologia di misurazione delle correnti parassite, la sonda, il cavo di prolunga e il preamplificatore formano insieme un circuito di oscillazione LC preciso e sintonizzato. Le caratteristiche elettriche dei tre devono essere abbinate con precisione per garantire che l'intero sistema raggiunga la linearità, sensibilità e stabilità nominali.

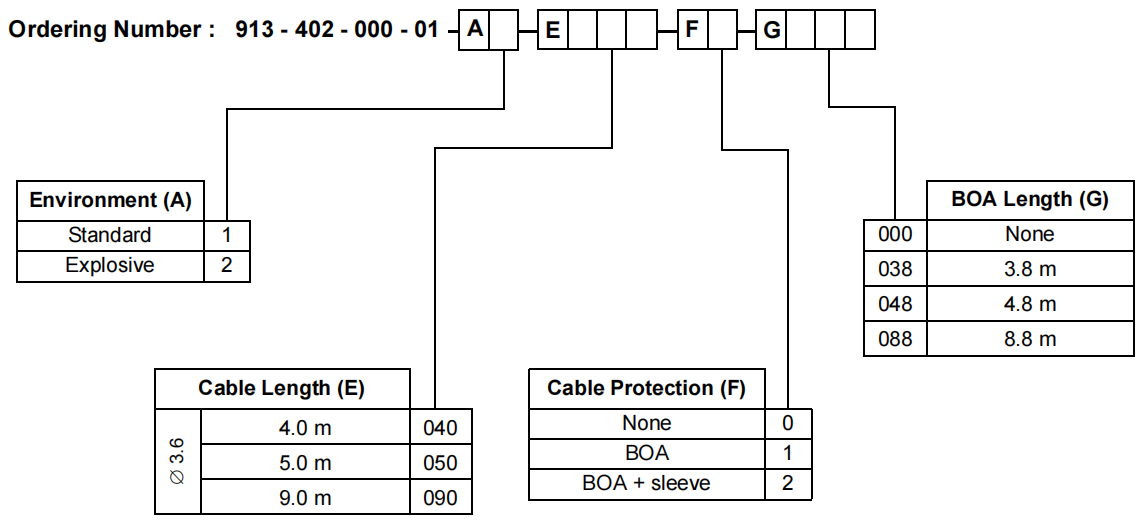

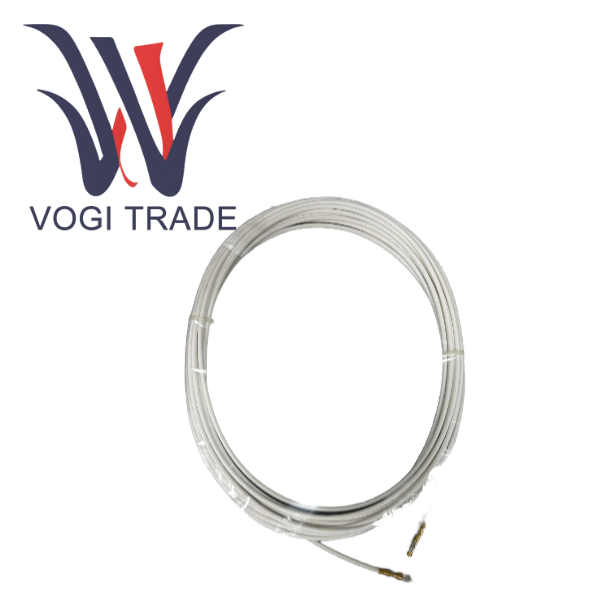

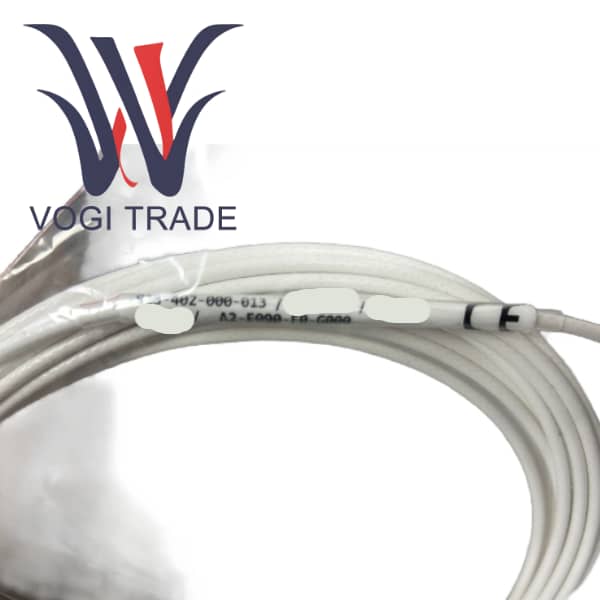

Il modello 913-402-000-013-A2-E090-F0-G000 è un cavo di prolunga a sicurezza intrinseca lungo 9,0 metri. EA402 è specificamente progettato per sistemi di monitoraggio delle condizioni che devono funzionare in sicurezza in ambienti con gas esplosivi ad alto rischio come ATEX/IECEx Zona 0/1 o Classe I Div 1. Questo cavo adotta uno speciale concetto di design a bassa energia ed è contrassegnato da un'etichetta blu prominente, garantendo che anche in condizioni di guasto interno o esterno, l'energia rilasciata è di gran lunga inferiore all'energia minima di accensione richiesta per accendere la miscela esplosiva circostante, fornendo così il massimo livello di sicurezza per il personale e le apparecchiature. La lunghezza di 9 metri lo rende adatto a layout industriali complessi dove la distanza tra sonda e preamplificatore è relativamente lunga.

Caratteristiche funzionali del prodotto

Strutture meccaniche e chimiche ottimizzate per ambienti industriali difficili

I molteplici vantaggi dello strato isolante in FEP (etilene propilene fluorurato).

Stabilità in un ampio intervallo di temperature: il FEP può mantenere eccellenti proprietà elettriche e meccaniche nell'intervallo da -200°C a +200°C, superando di gran lunga i materiali comuni come PVC o PE. Ciò garantisce che le prestazioni di EA402 913-402-000-013-A2-E090-F0-G000 non si deteriorino vicino a tubi di vapore ad alta temperatura o in ambienti esterni freddi.

Ha una resistenza estremamente forte alla stragrande maggioranza dei solventi industriali, acidi, alcali, oli e carburanti ed è molto adatto per ambienti corrosivi nelle industrie petrolchimiche, chimiche e di altro tipo.

Il basso coefficiente di attrito e l'antiaderenza, insieme ad una superficie liscia, lo rendono meno soggetto a polvere e macchie di olio, facilitando la pulizia e riducendo la resistenza durante la filettatura del tubo.

Eccellente ritardo di fiamma, il materiale FEP si autoestinguente quando rimosso dalla fonte di fuoco, soddisfacendo i requisiti di protezione antincendio industriale.

Il diametro sottile di Ø3,6 mm e il metodo di torsione del conduttore attentamente progettato conferiscono al 913-402-000-013-A2-E090-F0-G000 un'eccellente flessibilità. Il raggio di curvatura minimo di 20 mm significa che può facilmente aggirare strutture complesse sulla macchina e passare attraverso spazi stretti, semplificando notevolmente il lavoro di installazione vicino ad apparecchiature rotanti con spazio limitato.

Il compromesso tra una lunghezza di 9 metri e un design senza guaine: la lunghezza di 9 metri offre una maggiore flessibilità di installazione ed è adatta per unità di grandi dimensioni. Il design privo di shea sacrifica la resistenza meccanica ma offre la massima flessibilità e un diametro esterno più piccolo. Ciò rende l'EA402 la scelta ideale per la posa di tubi. Sotto la protezione di tubi in acciaio o passerelle portacavi chiuse, la sua vulnerabilità è completamente evitata.

La pietra angolare dell’integrazione e dell’interoperabilità dei sistemi

L'interfaccia standardizzata plug-and-play, l'EA402, adotta un connettore coassiale micro push-in che si abbina alla sonda TQ e al preamplificatore IQS. Questo design garantisce connessioni rapide, affidabili e ripetibili, evitando incongruenze prestazionali e rischi di costruzione in cantiere causati dalla saldatura.

La lunghezza è modulare e offre molteplici lunghezze standard. Gli utenti possono combinarli in modo flessibile in base alla distanza effettiva, garantendo le prestazioni del sistema evitando sprechi.

Perfetta integrazione con l'ecosistema VM600, come accessorio originale di fabbrica, i suoi parametri prestazionali sono stati completamente incorporati nel database del sistema di monitoraggio delle condizioni VM600. Il software di configurazione applicherà automaticamente i parametri di calibrazione corretti per ottenere funzionalità "pronte all'uso".

Per ulteriori informazioni sulla scheda tecnica EA402, fare clic sulla scheda tecnica seguente.
