Brand: Vibro-Meter Description: Extension Cable Condition: Brand New Certificate: COO TEST REPORT WARRANTY LETTER Warranty: 1 year Inventory Qty: 36 Payment Term: T/T Shipping Port: ShenZhen EA401 913-401-000-013-A2-E085-F5-G000 is an extension cable that supports the construction of a 10-meter measurement system and can ensure stable monitoring with the TQ401 probe in high temperature and vibration scenarios.
| Produzione |
Vibro-metro |
| Numero modello |
EA401 |
| Numero di ordinazione |
913-401-013-A2-E085-F5-G |
| Paese di origine |
Svizzera |
| Codice HS |
9031809090 |
| Dimensione |
8,5 m |
| Dimensione di imballaggio |
10 × 25 cm |
| Peso |
1,8 kg |
Parametri core
Configurazione di lunghezza:
Lunghezza del cavo di estensione: 8,5 metri
Lunghezza totale del sistema: richiede il cavo della sonda TQ401 (ad es. Cavo della sonda da 1,5 metri + cavo di estensione da 8,5 metri = sistema da 10 metri).
Nota: il TSL minimo supportato è di 8,5 metri (il sistema da 10 metri deve soddisfare questo limite inferiore)
Certificazione a prova di esplosione:
Opzione A2: soddisfa la certificazione Ex IA IIC T6-T3 GA intrinsecamente sicura (applicabile in tutto il mondo)
Configurazione di protezione:
Opzione F5: protezione di interconnessione IP172 standard.
Protezione del cavo: tubo in acciaio inossidabile opzionale (KS107) o tubo di restringimento del calore (è necessario ordinare separatamente).
Intervallo di temperatura:
Cavo/Connettore: da -40 ° C a +200 ° C (operativo)
Fine della sonda: da -40 ° C a +180 ° C (precisione ± 5%)
Valutazione della protezione: la testa della sonda incontra IP68 (completamente resistente alla polvere e continuamente immersa in acqua).
Vibrazione/shock:
Vibrazione: 5G (10–500 Hz)
Shock: 15 g (onda a metà sine da 11 ms)

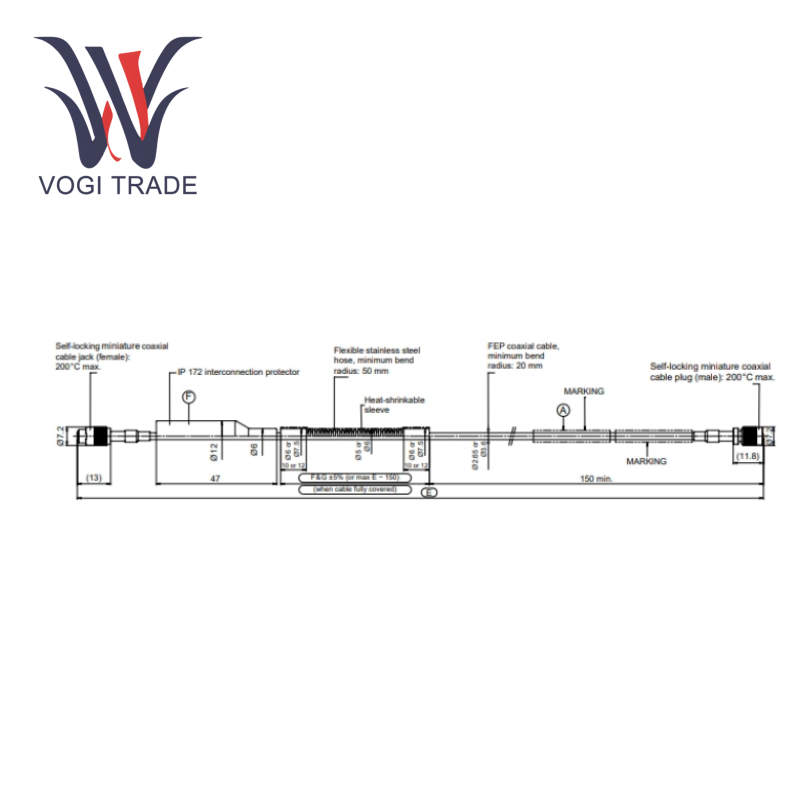

Caratteristiche fisiche:
Costruzione del cavo: cavo coassiale da 50Ω a Jacketed FEP (2,65 o 3,6 mm di diametro).
Connettore: interfaccia coassiale micro autobloccante (è richiesto il blocco manuale).
Compatibilità del sistema:
Completamente intercambiabile con sonda TQ401 e condizionatore di segnale IQS450.
Questo cavo di estensione supporta l'alimentazione del sistema di monitoraggio VM600/Vibrosmart®.
Scenari di applicazione chiave
Monitoraggio dei macchinari rotanti: Meggitt Vibro-Meter EA401 913-401-000-013-A2-E085-F5-G000 fornisce una misurazione in tempo reale di vibrazione/spostamento assiale della turbina e degli alberi del compressore (accuratezza ± 0,5% a full scala, risposta DC-20KHz).
Ambiente a prova di esplosione: funzionamento sicuro nella zona 0 (ambiente di gas esplosivo continuo), 913-401-000-013-013-A2-E085-G000 Attrezzature di supporto nell'industria petrolifera, del gas e chimico.
Distribuzione a lunga distanza: il sistema da 10 metri copre grandi unità (come turbine idroelettriche) senza attenuazione del segnale.
Design ad alta manutenzione: EA401 vibro-metro può sostituire rapidamente cavi o sonde per ridurre i tempi di inattività (compatibile con il sistema di monitoraggio online VM600/Vibrosmart®).
Istruzioni di integrazione del sistema
Deve essere associato a: sonda TQ401 + condizionatore di segnale IQS450 (uscita: -1.6V ~ -17.6V o -15.5Ma ~ -20.5ma).
Requisiti di installazione a prova di esplosione: in modalità ex Na, IQS450 deve essere inserito in un alloggiamento ≥ip54
Materiale di calibrazione: il materiale target predefinito è VCL 140 Acciaio (altre leghe possono essere personalizzate)
