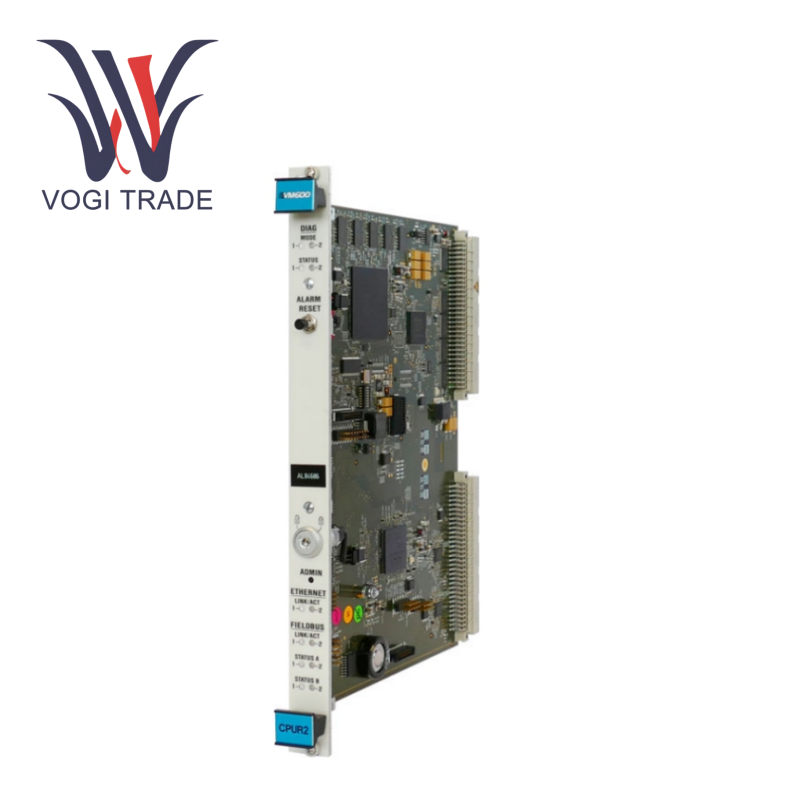

Marchio: Vibro-MeterDescrizione: controller rackCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenCPUR2 600-026-000-002 è una scheda di interfaccia di controllo e comunicazione che supporta l'integrazione senza interruzioni del sistema, la configurazione di Hot-SWAP e l'elaborazione dei dati in tempo reale.
| Produzione |
Vibro-metro |
| Numero modello |
CPUR2 |
| Numero di ordinazione |
600-026-000-002 |
| Catalogare |
VM600 |
| Paese di origine |
Svizzera |
| Codice HS |
85371090 |
| Dimensione |
187 × 262 × 30mm |
| Dimensione di imballaggio |
460 × 350 × 150mm |
| Peso |
1 kg |
Funzioni core
1. Architettura integrata a doppia ruolo
Rack Control Center: gestire la configurazione a caldo delle schede di protezione come MPC4/XMX16 nel sistema VM600 (parametri di ricarica automatica)
2. Gateway del protocollo industriale: trasmettere sincroni dati grezzi e stato di salute tramite Profibus DP (interfaccia J1/J4) e Modbus TCP (interfaccia J2/J5)
Parametri delle prestazioni
Performance di comunicazione
• Dual Gigabit Ethernet (J6/J7): velocità di trasmissione di 1 Gbps, distanza di trasmissione di 100 milioni
• Profibus DP: velocità di 12 Mbps, 244 byte/funzionalità di elaborazione del frame
Elaborazione dei dati
• 131.072 Capacità di registro
• CPUR2 600-026-000-002 supporta 32 funzioni matematiche come operazioni aritmetiche/logiche/Rilevamento del congelamento dei dati
Affidabilità
• Temperatura di funzionamento: 0-65 ℃ (carico completo)
• Tempo di commutazione della ridondanza della comunicazione a doppio canale <50ms
Caratteristiche elettriche • Alimentazione da 5 VDC (picco da 7,5 W)
• Carico di relè: 5A/240VAC (15.000 durata della vita meccanica)
Differenziazione
1. Innovazione nel funzionamento e efficienza di manutenzione
Ripristino a un touch: il pulsante AR del pannello frontale cancella l'allarme del blocco della scheda di protezione dell'intero rack (invece di reimpostare ciascuna scheda)
Sicurezza chiave: il blocco fisico limita le autorizzazioni di funzionamento del software MPSX (conforme all'architettura di sicurezza ISO 13849)
2. Design di resistenza di livello industriale
Interfaccia RS-485 isolata RMS da 700 V (EN 61326 Certificazione di immunità)
CPUR2 supporta -20 ℃ Avvio a freddo e 65 ℃ Funzionamento continuo a pieno carico
Gestione della configurazione
1. Supporto software Vibrosight®
Mappatura del campo di drag-and-drop: associare vibrazione/temperatura e altri valori misurati ai registri Modbus
Genera automaticamente i registri diagnostici: stato di salute della scheda record (supporto NTP Time Sincronizzazione)
Mappatura del campo di drag-and-drop: associare vibrazione/temperatura e altri valori misurati ai registri Modbus
Genera automaticamente i registri diagnostici: stato di salute della scheda record (supporto NTP Time Sincronizzazione)
Scenario dell'applicazione
Protezione della turbina a gas: unità SGT-800 di una centrale elettrica ha superato il prodotto Full Nome: CPUR2 600-026-000-002 Controller rack Rack e la coppia di schede di interfaccia di comunicazione integra la protezione delle vibrazioni a 16 punti, Profibus DP direttamente collegato al sistema SIEMENS PCS7
Monitoraggio della stazione idroelettrica: il singolo rack gestisce 12 gruppi di schede XMV16 (192 canali di vibrazione), i dati pre-elaborati Modbus TCP caricano sulla piattaforma di controllo centrale
