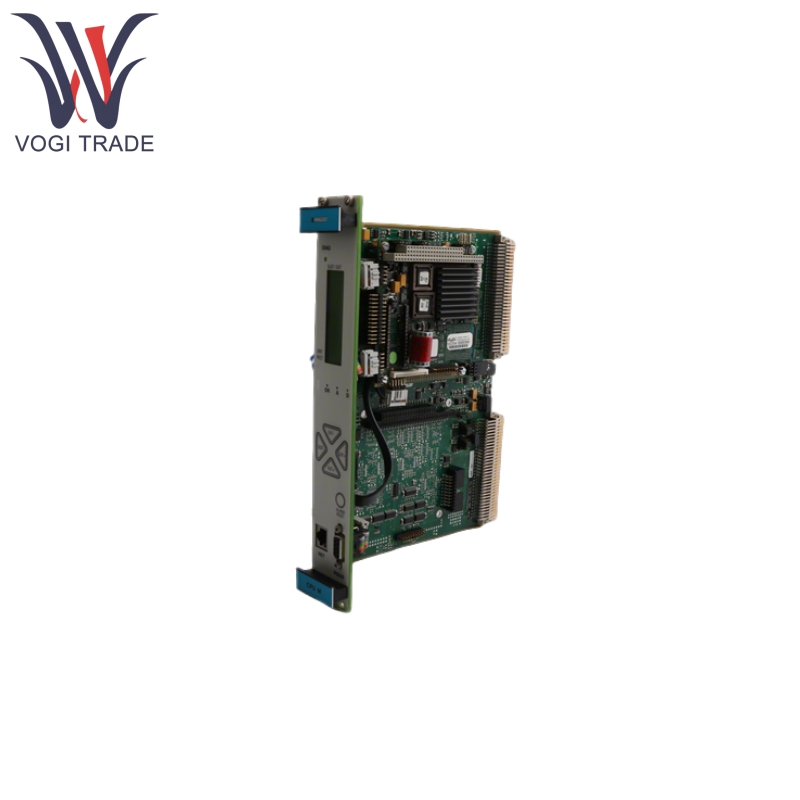

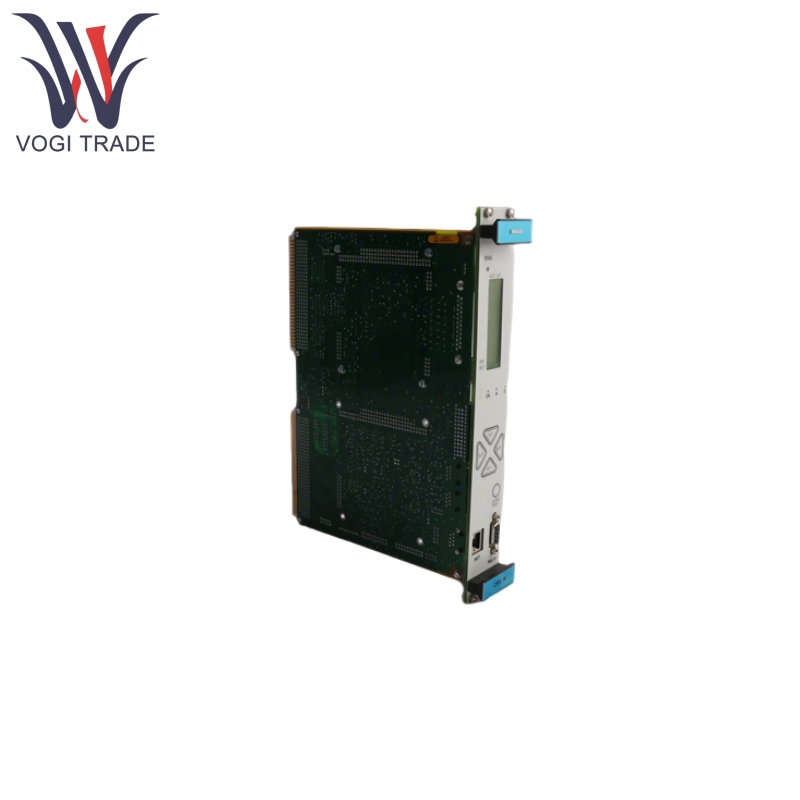

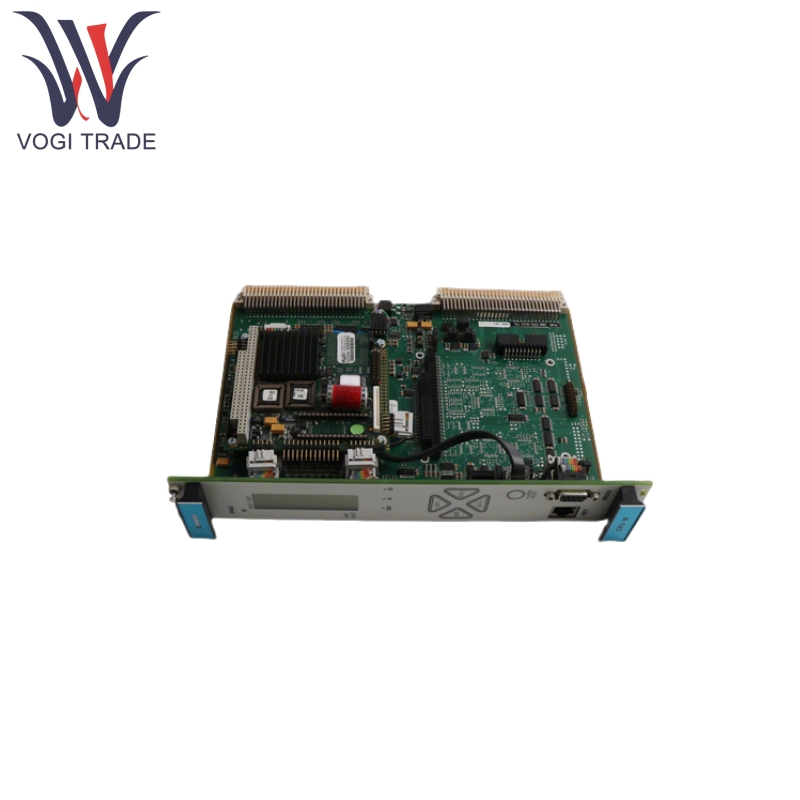

Marchio: Vibro-MeterDescrizione: scheda CPU modulareCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenCPUM 200-595-079-532 è il componente di controllo e comunicazione di base del sistema di protezione dei macchinari montati su rack VM600 (MPS) e del sistema di monitoraggio delle condizioni (CMS), con le funzioni di gestione del rack, gateway di dati, comunicazione multiprotocolo, ecc. È progettato per gli scenari di monitoraggio di macchinine auree e grandi.
| Produzione |
Vibro-metro |
| Numero modello |
Cpum |
| Numero di ordinazione |
200-595-079-532 |
| Catalogare |
VM600 |
| Paese di origine |
Svizzera |
| Codice HS |
8471800000 |
| Dimensione |
28*20*6 cm |
| Peso |
0,6 kg |
Funzione del prodotto
CPUM 200-595-079-532 supporta la gestione della configurazione di MPC4/IOC4T, AMC8/IOC8T e altre schede di protezione, tra cui la configurazione automatica "Hot-Plug" per semplificare la manutenzione del sistema.
CPUM 200-595-079-532 Gestisce coppie di schede di monitoraggio delle condizioni XMX16/XIO16T senza la necessità di server vibrosight aggiuntivi, rendendolo adatto per scenari di monitoraggio integrati.
CPUM 200-595-079-532 supporta Modbus RTU (RS-232/RS-485), ModBus TCP e Profinet (Firmware versione 081 e superiore) e scambia dati con sistemi di terze parti (DCS/PLC) come slave Fieldbus.
CPUM 200-595-079-532 è dotato di 2 interfacce seriali di base + 2 interfacce seriali aggiuntive che supportano RS-422/RS-485 per la comunicazione ridondante.
CPUM 200-595-079-532 supporta "CPUM Access Lock" (hardware) e "Autenticazione della password MPSX" (software), che limita le funzioni dell'interfaccia Ethernet e impedisce l'uso improprio, rispettando le norme di sicurezza industriali.
Prodotto usando il principio
CPUM 200-595-079-532 comunica con la scheda di protezione MPC4/AMC8 tramite il bus VME e con la scheda di monitoraggio delle condizioni XMX16/XIO16T tramite Ethernet, raccoglie i dati di configurazione e i dati di misurazione e supporta la fissaggio a caldo e la riconfigurazione automatica.
CPUM 200-595-079-532 può elaborare i dati raccolti come vibrazione e velocità di rotazione e visualizzare i valori misurati e lo stato di allarme in tempo reale attraverso il LCD frontale, con feedback sincronizzato della salute del sistema dai LED.
CPUM 200-595-079-532 può trasmettere i dati elaborati a sistemi di terze parti come DCS/PLC tramite protocollo ModBus/Profinet e ricevere comandi di controllo esterni (ad esempio configurazione remota).
Gli allarmi di avviso/pericolo sono attivati e indicati dai LED quando il valore monitorato supera la soglia; L'accesso non autorizzato è limitato attraverso i meccanismi di sicurezza hardware/software e i registri degli eventi registrano tutte le operazioni critiche e le modifiche allo stato.
Parametro del prodotto
Di seguito sono riportati i dettagli CPUM 200-595-079-532.
| Tipo di interfaccia |
Specifiche |
| Ethernet |
2 canali (10/100base-TX), interfaccia RJ45 Supporta TCP/IP, Modbus TCP, Profinet (Firmware Versione 081+) Foresta di trasmissione 100 Mbps, distanza di trasmissione ≤ 100 m1 canale RS-232 (pannello frontale, velocità ≤ 115,2 kbaud, punto a punto, per la configurazione del software MPSX) |
| Interfacce seriali (base) |
1 canale RS-232/RS-485 (IOCN posteriore, velocità ≤ 115,2 kbaud, supporta Modbus RTU, Isolation 500 VDC) |
| Interfacce seriali (aggiuntive) |
2 canali RS-422/RS-485 (dal modulo opzionale, IOCN posteriore, velocità ≤ 115,2 kbaud, supporta Modbus RTU, Isolation 500 VDC) |
| Comunicazione interna |
Bus VME (modalità master A24/D16) per la comunicazione con MPC4/AMC8 tramite il backplane del rack Ethernet per la comunicazione con XMX16/XIO16T |
| Categoria |
Intervallo / standard |
| Temperatura operativa |
-20 a 65 ° C (da -4 a 149 ° F) |
| Temperatura di conservazione |
-25 a 80 ° C (da -13 a 176 ° F) |
| Umidità |
0-90% di umidità relativa, non condensa (operativa / archiviazione) |
