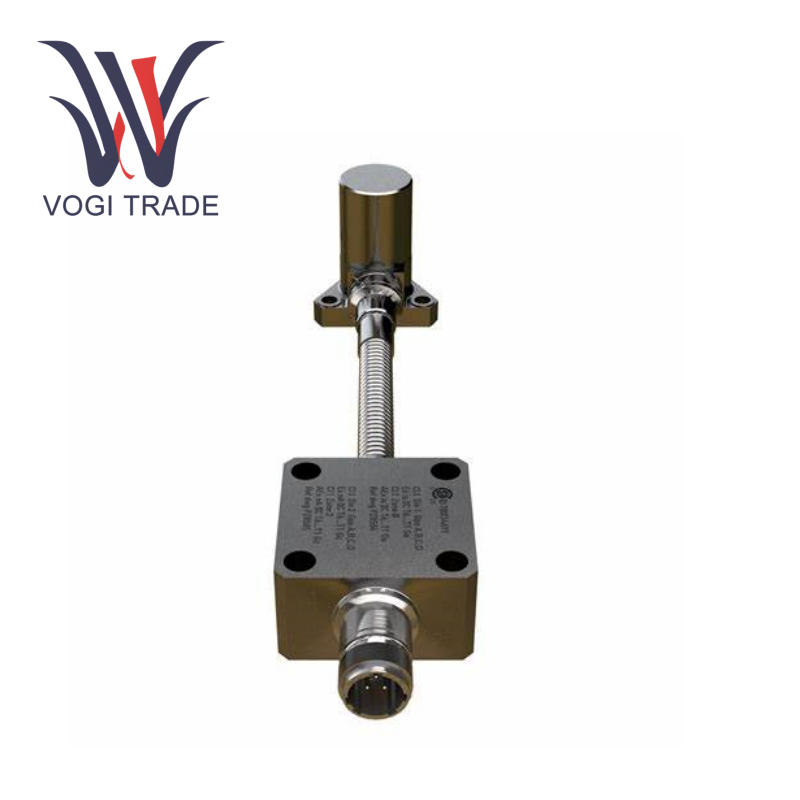

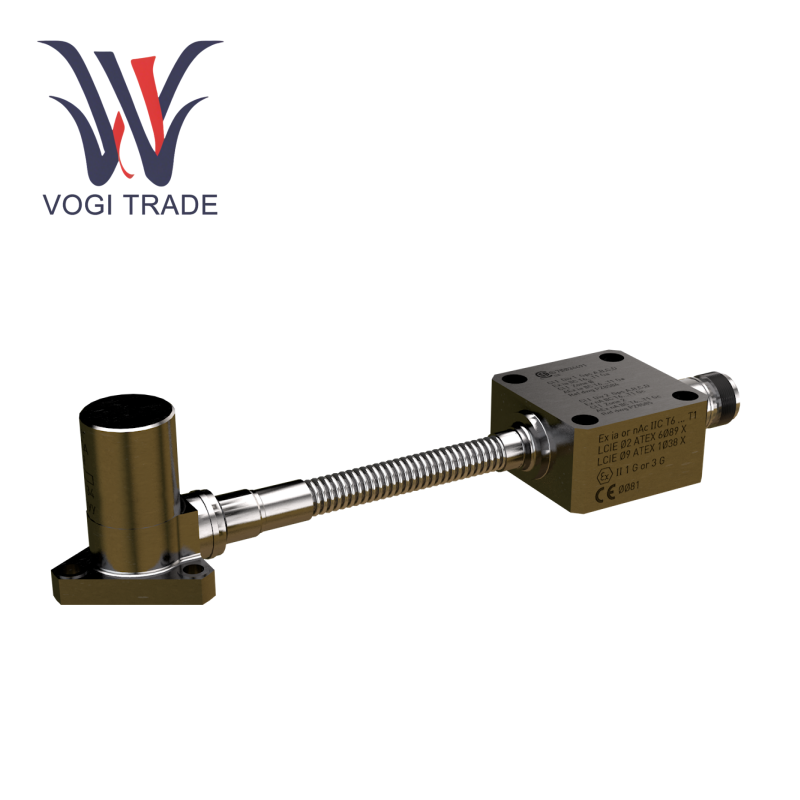

CE134 444-134-000-145

Parametri tecnici

Sensibilità: 5μA/g ± 5% (@120 Hz Calibrazione standard)

Risposta in frequenza (versione HF): 5 Hz ~ 10 kHz (-3db@5Hz, ± 5%@10-5000Hz, ± 10%@5000-10000Hz)

Intervallo dinamico: 0,001 ~ 400 g (picco di vibrazione casuale), sovraccarico istantaneo 1000 g

Tolleranza alla temperatura: testa del sensore: -55 ~ 350 ℃ (una zona)

Modulo elettronico: -40 ~ 125 ℃ Funzionamento continuo (zona C)

Uscita del segnale: modulazione della corrente a 2 fili (alimentazione DC 15-28 V, corrente di standby 5-8MA)

Protezione meccanica: Testa del sensore in lega di Inconel® + 316 tubo corazzato in acciaio inossidabile, resistente all'impatto di 2000 g

Caratteristiche tecniche principali

1. Sensimento di precisione ad alta frequenza

CE134 444-134-000-000-145 Adozione del nucleo di rilevamento della compressione ceramica per ottenere una risposta di frequenza ultra larga da 5Hz ~ 10kHz (-3db@5Hz, ± 5% di precisione che copre 10-5000Hz)

2. Endurance ambientale estremo

La testa del sensore resiste a -55 ~ 350 ℃ temperatura estrema (una zona) e CE134 444-134-000-145 supporta -40 ~ 125 ℃ Funzionamento continuo (zona C)

Testa del sensore in lega di Inconel® + 316 tubo corazzato in acciaio inossidabile, certificazione di shock meccanico 2000 g, 100% a prova di umidità e a prova di corrosione salina

3. Trasmissione del segnale intelligente

Output di modulazione di corrente a 2 fili (alimentazione DC 15-28 V), ** ＞ 100 m di trasmissione senza perdita di distanza **

CE134 444-134-000-000-145 Tecnologia di isolamento della zonizzazione della temperatura integrata per evitare il rischio di guasto dei componenti elettronici nelle aree ad alta temperatura

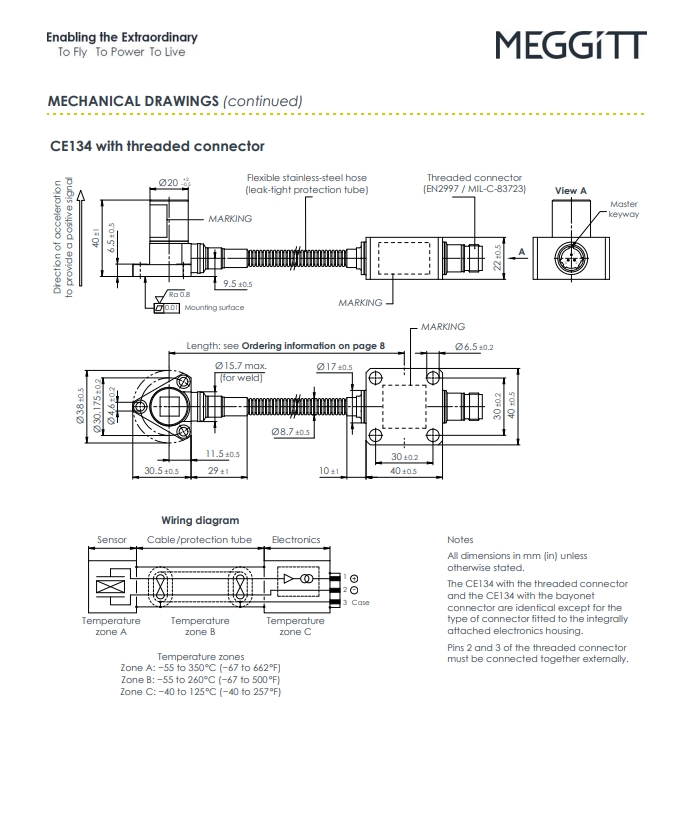

Design strutturale rivoluzionario

1. Fortezza sigillata Trinity

La testa del sensore, il tubo corazzato (135 g/m di peso della linea) e il modulo elettronico sono sigillati e saldati laser per formare un corpo assolutamente sigillato, bloccando completamente l'olio lubrificante, il vapore ad alta pressione, il refrigerante e gli inquinanti chimici e le prestazioni di protezione superano lo standard IP68.

2. Architettura senza connettori

La progettazione del connettore esterno nella zona ad alta temperatura viene annullata e il segnale è direttamente collegato al modulo elettronico (zona di temperatura C) attraverso il cavo schermato complessivo, eliminando il problema di attenuazione del segnale causato dall'invecchiamento dell'interfaccia in un ambiente di 350 ° C.

Scenari di applicazione di base

◼ Monitoraggio del flutter a lama della turbina a gas (＞ Acquisizione ad alta frequenza a 5 kHz)

◼ Avviso di guasto del cuscinetto del compressore centrifugo

◼ Diagnosi di salute del generatore di turbine della piattaforma offshore

Download del foglio dati
