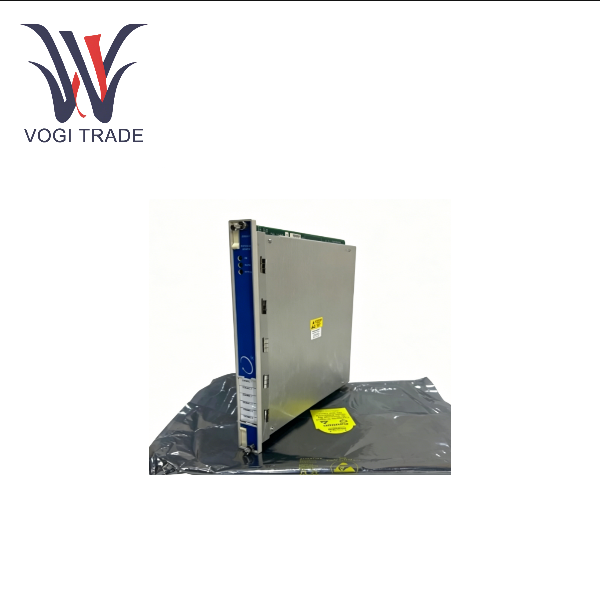

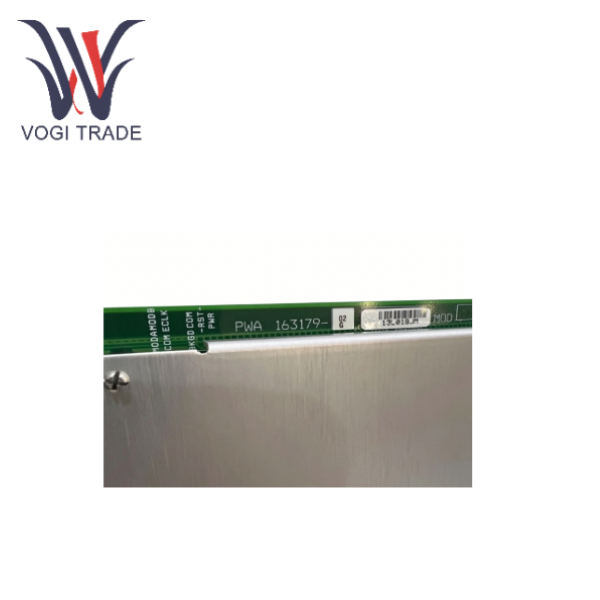

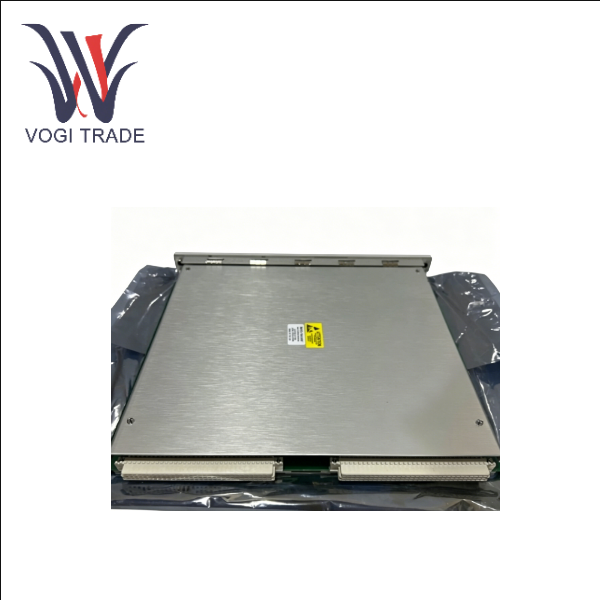

Bently Nevada 3500/61 163179-02

Panoramica del prodotto

I moduli 3500/60 e 61 forniscono sei canali di monitoraggio della temperatura e accettano ingressi di temperatura sia per rilevatore di temperatura a resistenza (RTD) che per termocoppia (TC).  I moduli condizionano questi ingressi e li confrontano con i setpoint di allarme programmabili dall'utente.

Il 3500/60 e il 3500/61 forniscono funzionalità identiche, tranne per il fatto che il 3500/61 fornisce uscite del registratore per ciascuno dei suoi sei canali mentre il 3500/60 no.

Precauzioni per l'uso

Regolare rigorosamente il cablaggio e la messa a terra

Messa a terra a terminazione singola. Per evitare disturbi del segnale e interferenze del circuito di terra, lo strato schermante del cavo del sensore deve essere messo a terra a terminazione singola e la resistenza di terra deve generalmente essere inferiore a 1 Ω. Stare lontano dalle linee elettriche: le linee del segnale di temperatura dovrebbero evitare di correre parallele ai cavi di alimentazione ad alta potenza. Si consiglia di mantenere una distanza superiore a 50 cm o di installare tubi metallici per la schermatura.

Si noti l'isolamento elettrico e la distinzione delle versioni

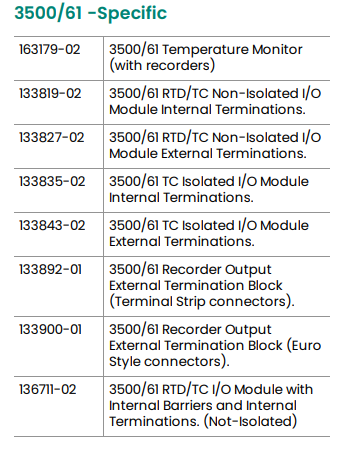

Il modulo 3500/61 è disponibile in due versioni: non isolato e isolato (TC isolato). Se viene utilizzata la versione non isolata, tutti i lati di ingresso/uscita devono condividere lo stesso punto di riferimento di terra per evitare falsi funzionamenti causati dalla differenza di potenziale di terra. Se viene utilizzata la versione isolata, solitamente può fornire un isolamento tra canali fino a 250 V CC, che può proteggere meglio il sistema da forti interferenze elettriche esterne. Prima del cablaggio, assicurarsi di confermare la versione specifica del modulo.

Requisiti di configurazione ad alta ridondanza

Se il sistema adotta una configurazione di ridondanza a modulo triplo (TMR) per migliorare la sicurezza, i monitor della temperatura 3500/61 devono essere installati in gruppi adiacenti di tre nel rack. Il sistema garantirà l'accuratezza della misurazione ed eviterà singoli punti di guasto attraverso una specifica logica di voto.

Adattabilità agli ambienti operativi e di manutenzione

Il modulo 3500/60&61 è generalmente progettato per ambienti industriali difficili, con un intervallo di temperature operative solitamente compreso tra -30°C e +65°C. Tuttavia, è comunque necessario garantire che l'ambiente di installazione soddisfi i requisiti del grado di protezione. Funzione hot-swap: il sistema 3500 in genere supporta l'hot-swap dei moduli, il che significa che i moduli difettosi possono essere sostituiti anche quando il sistema non è acceso, riducendo significativamente i tempi di inattività per la manutenzione. Tuttavia, prima di eseguire qualsiasi operazione di cablaggio o di collegamento e scollegamento, si consiglia comunque di seguire rigorosamente le procedure operative di sicurezza in loco.

Se si riscontrano fluttuazioni del segnale o spie di stato anomale del modulo durante il debug in loco, si consiglia di verificare innanzitutto le condizioni di messa a terra dello strato di schermatura del cablaggio e se i parametri di configurazione nel software sono coerenti

Applicazioni

Nel settore della produzione di energia, tra i vari tipi di centrali elettriche, 3500/61 è un componente chiave che garantisce il funzionamento sicuro delle apparecchiature principali.

È ampiamente utilizzato nelle centrali elettriche a carbone, a gas e nucleari

Per il monitoraggio in tempo reale della temperatura di parti chiave come cuscinetti e avvolgimenti di gruppi elettrogeni con turbine a vapore.

Centrali idroelettriche, monitorano la temperatura di esercizio di grandi gruppi idroelettrici.

Monitoraggio delle apparecchiature elettriche, per un monitoraggio preciso della temperatura di apparecchiature elettriche critiche come generatori, trasformatori e cavi per prevenire danni alle apparecchiature o incidenti di sicurezza causati dal surriscaldamento.

Industria petrolifera, del gas e chimica

Questa è una delle aree applicative più importanti del 3500/61, utilizzata per prevenire guasti meccanici e arresti imprevisti causati da temperature eccessive:

Protezione di grandi unità, per un attento monitoraggio della temperatura di esercizio di compressori centrifughi, compressori alternativi, gruppi pompa e turbine a gas.

Condotte e impianti di produzione, per il monitoraggio della temperatura di varie pompe, compressori e condotte negli impianti di produzione di petrolio e gas per garantire la sicurezza e l'efficienza dei processi produttivi.

Processi di produzione chimica, per il monitoraggio della temperatura di vari recipienti di reazione, serbatoi di stoccaggio e apparecchiature di processo in reazioni chimiche complesse e processi di produzione per salvaguardare una produzione sicura. Il modulo Marine & Ocean Engineering 3500/61 è progettato per essere conforme a numerosi standard marittimi internazionali, come la classificazione DNV GL delle navi e delle unità marine (CSU) e le specifiche delle navi in ​​acciaio ABS, rendendolo ideale per l'uso in ambienti marini difficili:

Sistemi di propulsione marina, monitora la temperatura dei motori delle navi, dei motori di propulsione e dei riduttori.

Attrezzature per piattaforme offshore

Utilizzato per il monitoraggio della temperatura e la protezione delle principali apparecchiature rotanti nelle piattaforme di perforazione offshore e negli impianti di produzione.
