Bently Nevada 330780-91-00

Prodotto Overview

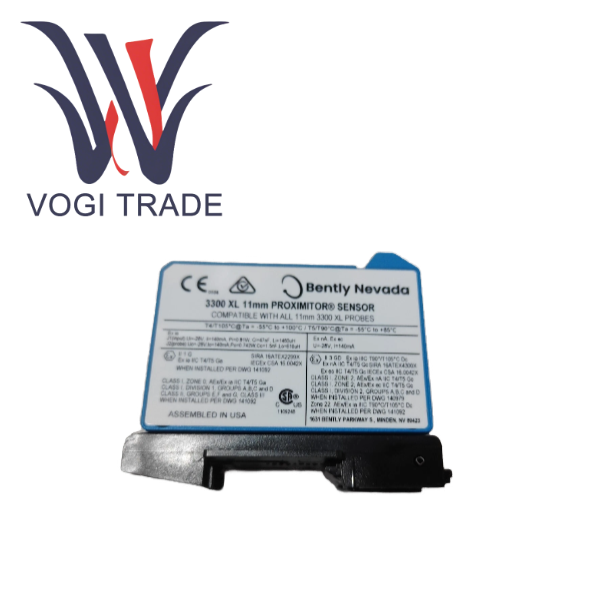

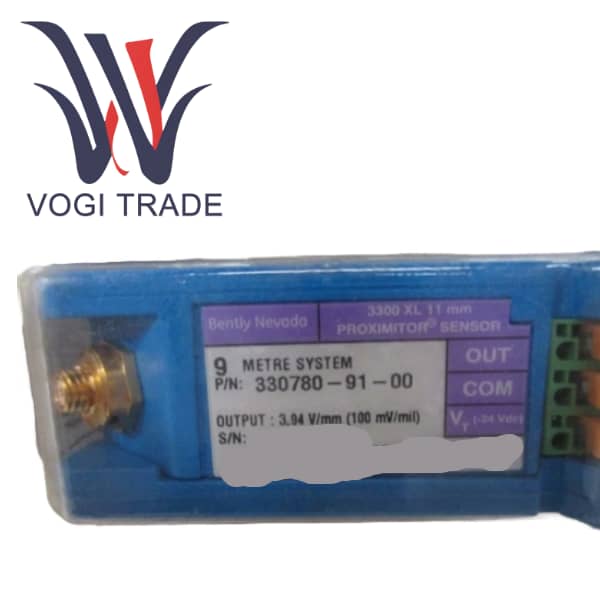

330780-91-00 è un sensore di prossimità 3300 XL da 11 mm prodotto da Bently Nevada, una filiale di Baker Hughes. Il 330780-91-00 è l'unità elettronica principale del sistema di misurazione dello spostamento/vibrazione delle correnti parassite, responsabile di lavorare in coordinamento con la sonda 3300 XL da 11 mm per convertire i minimi cambiamenti del gap rilevati dalla sonda in segnali di tensione CC standard, facili da trasmettere ed elaborare.

Il preamplificatore è il "cervello" e la "fonte di energia" dell'intera catena di misura. Segnali di eccitazione stabili e ad alta frequenza vengono forniti alla sonda attraverso il cavo integrato e vengono ricevuti i segnali di impedenza restituiti dalla sonda che variano con il divario. Dopo essere stato elaborato dai precisi circuiti interni di demodulazione e amplificazione, il preamplificatore emette un segnale standard compreso tra -2,0 V CC e -18,0 V CC, linearmente proporzionale allo spazio tra la superficie sonda e quella target. La lunghezza totale del sistema di 9,0 metri del 330780-91-00 lo rende particolarmente adatto per scenari applicativi in ​​cui la distanza tra la sonda e l'armadio del sistema di monitoraggio è relativamente lunga. Il metodo di installazione su guida DIN facilita l'installazione e la manutenzione rapida e standardizzata all'interno del quadro elettrico.

Parametri del prodotto

Tipo di prodotto                              Sensore di prossimità 3300 XL da 11 mm

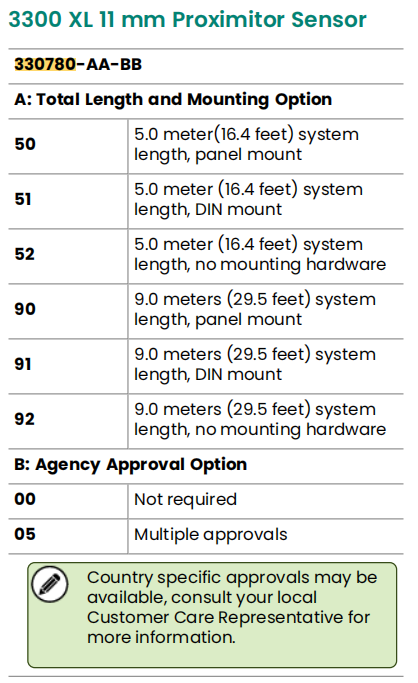

Codice articolo completo PN           330780-91-00

Sonde compatibili                      Sonde serie 3300 XL da 11 mm

Lunghezza totale del sistema                     9,0 metri/29,5 piedi. Questa lunghezza è la somma della sonda, della prolunga e del cavo interno al preamplificatore.

Intervallo lineare                              4,0 mm

Sensibilità                                  4,0 mV/μm

Intervallo di uscita                             Da -2,0 V CC a -18,0 V CC

Risposta in frequenza                    Da 0,0 Hz (CC) a 8,0 kHz (-3 dB), adatto per la misurazione dello spostamento statico e delle vibrazioni dinamiche.

Requisiti di alimentazione           -24 V CC, consumo di corrente tipico 20 mA.

La capacità di comando in uscita                può pilotare cavi a doppino intrecciato schermati da 300 metri (1.000 piedi) a carichi ad alta impedenza.

Intervallo di temperatura di funzionamento      Da -30°C a +85°C

Metodo di installazione                    Montaggio su guida DIN

Certificazione istituzionale             Nessun requisito speciale

Caratteristiche funzionali del prodotto

Condizionamento preciso del segnale e guida su lunghe distanze

Elevata linearità e stabilità. L'interno adotta circuiti analogici precisi e tecnologia di compensazione della temperatura, fornendo un'eccellente linearità su tutta la gamma di 4,0 mm e garantendo prestazioni stabili in un ampio intervallo di temperature. Serve come base per misurazioni accurate dello spostamento dell'albero, della differenza di espansione, ecc.

Forte capacità di output-driven. Il design del circuito di uscita di 330780-91-00 può pilotare cavi lunghi fino a 300 metri, il che significa che il preamplificatore può essere installato nella sala di controllo centrale lontano dalle sonde in loco senza attenuazione o distorsione del segnale dovuta alla trasmissione a lunga distanza, migliorando notevolmente la flessibilità e la capacità anti-interferenza del sistema.

Ottimizzato specificamente per i sistemi da 11 mm

Le caratteristiche elettriche di questo preamplificatore si adattano perfettamente alla sonda 3300 XL da 11 mm. Questa calibrazione del sistema end-to-end garantisce che l'intera catena del segnale dalla punta della sonda alla sala di monitoraggio sia conforme agli indicatori di prestazione promessi nelle specifiche.

Rispetto al sistema da 8 mm, il sistema da 11 mm offre un intervallo di misurazione lineare più ampio, rendendolo particolarmente adatto per applicazioni che richiedono un ampio intervallo, come la misurazione di grandi spostamenti assiali e l'espansione differenziale di cilindri a media e alta pressione.

Robustezza di livello industriale e facilità di installazione

L'ampio intervallo di temperature operative da -30°C a +85°C gli consente di adattarsi a vari ambienti difficili, dai freddi giacimenti petroliferi del nord alle calde raffinerie tropicali.

Il 330780-91-00 adotta un design standard con clip per guida DIN, consentendo un'installazione o uno smontaggio rapido senza viti, il che facilita notevolmente l'integrazione del sistema, il debug e la successiva manutenzione. Il metodo di installazione modulare garantisce inoltre una disposizione ordinata e una buona dissipazione del calore all'interno dell'armadio.
