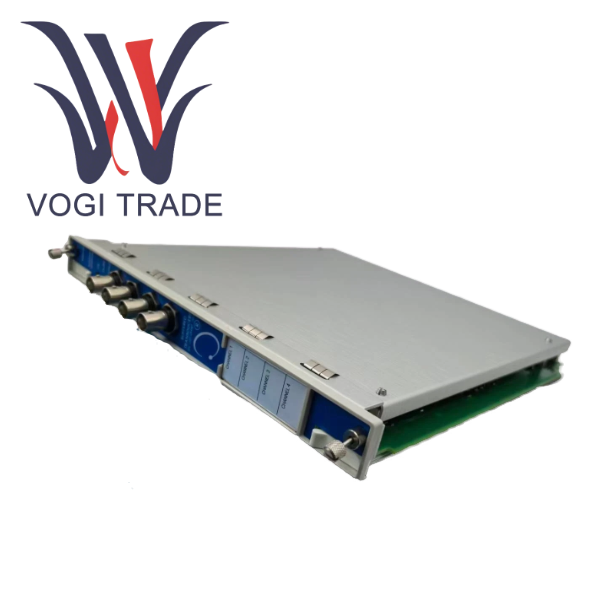

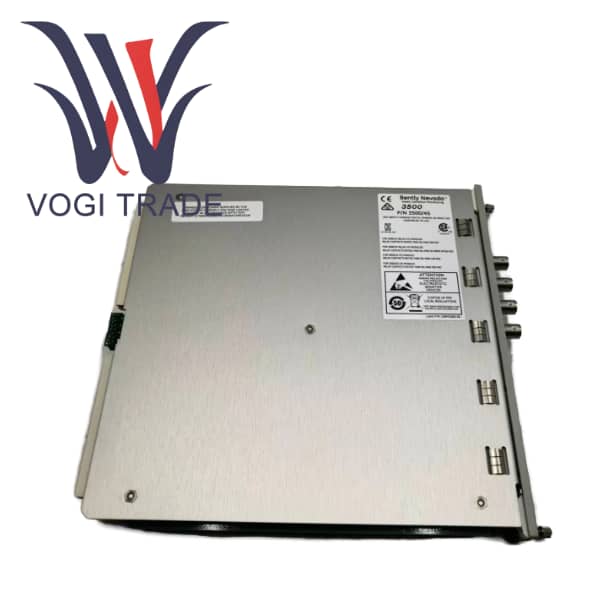

Bently Nevada 176449-04

Parametri tecnici

Tipo di prodotto                          Monitor di posizione 3500/45

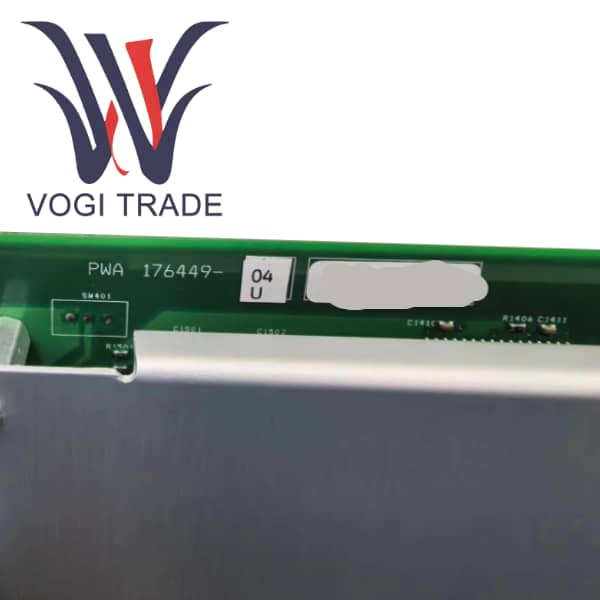

Codice prodotto PN                     176449-04

Dimensioni fisiche                241,3 mm di altezza x 24,4 mm di larghezza x 241,8 mm di profondità (9,50 x 0,96 x 9,52 pollici)

Peso                                  0,91 kg / 2,0 libbre

Canali di ingresso                       4 canali, che supportano Proximitor®, RPT, DC LVDT, AC LVDT, TMR.

Consumo energetico tipico      8,5 watt.

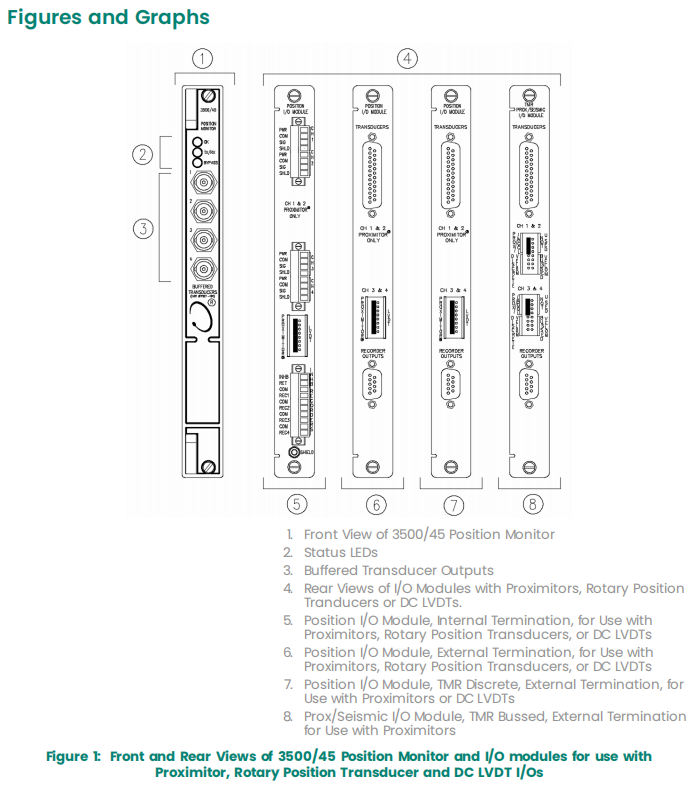

LED del pannello frontale

LED OK                                 Indica che il modulo funziona normalmente.

LED TX/RX                            Indica che il modulo comunica normalmente con altri moduli nel rack 3500.

LED bypass                           Indica che il modulo è in modalità bypass.

Produzione

Buffer dell'uscita del segnale originale         Un connettore coassiale del pannello frontale per ciascun canale

Uscita analogica da 4-20 mA                      Un canale per canale, capacità di carico 0-600 Ω, intervallo di conformità della tensione da 0 a +12 V CC.

Prestazioni di misurazione

Precisione                            Valore tipico ±0,33% fondo scala, valore massimo ±1% fondo scala.

Risposta in frequenza            Filtro diretto: 3 dB a 1,2 Hz; Filtro gap: 3 dB a 0,41 Hz. Questa caratteristica di filtraggio passa-basso gli consente di concentrarsi su segnali di posizione statici o che cambiano lentamente, filtrando efficacemente il rumore delle vibrazioni ad alta frequenza.

Alimentazione del sensore

Prossimitore/RPT                        -24 Vcc

LVDT CC                                +15 V CC

LVDT CA                                 2,3 Vrms, onda sinusoidale da 3400 Hz

Potenziometro rotativo               -12,38 V CC

Temperatura di funzionamento            Da -30°C a +65°C.

Certificazione per aree pericolose     CSA/NRTL/C Classe I, Div 2 Gruppi A, B, C, D T4.

Confronto di prodotti simili

Vantaggios

Con precisione e stabilità leader del settore, una precisione tipica di ±0,33% e un filtro ottimizzato per le basse frequenze, è diventato lo standard di riferimento per il monitoraggio della posizione di macchinari rotanti di grandi dimensioni. La stabilità a lungo termine di 176449-04 garantisce la validità dei dati di tendenza e funge da base per l'analisi termodinamica e la previsione della vita.

Compatibilità senza precedenti con i sensori. Un unico modulo risolve i problemi di collegamento di tutti i sensori di spostamento, semplificando notevolmente la gestione dei ricambi e la progettazione del sistema. Gli ingegneri non hanno bisogno di preparare hardware di monitoraggio diverso per diversi tipi di sensori.

Come parte del sistema 3500, i dati, gli allarmi e le informazioni sullo stato sono completamente integrati nell'ecosistema software del sistema 1, garantendo un flusso di dati ininterrotto dal sito alla sala di controllo.

L'espansione differenziale di pendenza integrata e il supporto professionale dell'algoritmo CIDE per applicazioni complesse hanno risolto i problemi mondiali nel monitoraggio di grandi turbine a vapore, che è incomparabile con i moduli per uso generale.

Delusionevantaggio

Rispetto al 3500/42M, 176449-04 ha un'unica funzione e non può misurare le vibrazioni. Su un alloggiamento del cuscinetto che deve monitorare contemporaneamente sia le vibrazioni che lo spostamento, potrebbe essere necessario installare contemporaneamente 3500/42M e 3500/45, il che aumenta i costi e la complessità.

Essendo un modulo altamente specializzato, il suo costo è relativamente elevato, con un prezzo unitario molto più alto di quello dei moduli I/O generici o dei semplici trasmettitori LVDT.

Ha una forte dipendenza dai moduli I/O. Il 176449-04 è semplicemente l'unità di elaborazione principale e deve essere accoppiato con il modulo I/O corretto per ottenere metodi di terminazione e input del sensore specifici. Una selezione errata può portare alla mancanza di funzioni.

Bloccato nell'ecosistema del Sistema 1. L'intero valore può riflettersi pienamente solo nella suite software System 1 di Bently Nevada.
