Belcente Nevada 125712-01

Informazioni di ordinazione

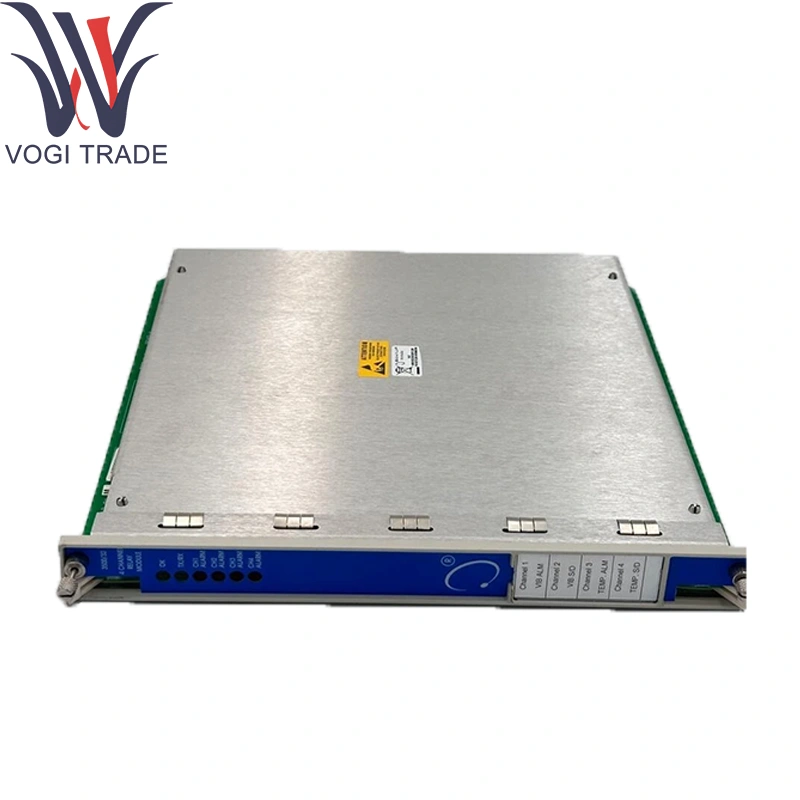

3500 Modulo di relè a 4 canali

3500/32 -axx -bxx

A: Modulo di output 0 1 Modulo I/O relè a 4 canali

B: Opzione di approvazione dell'agenzia 0 0 Nessuno 0 1 CSA/NRTL/C

Salvato

125712-01 Modulo di relè a 4 canali di riserva

125720-01 Modulo I/O relè a 4 canali di riserva

04425545 cinghia del polso a terra (singolo uso)

132319-01 Firmware IC

04400037 Strumento di rimozione IC

00580436 Intestazione del connettore, terminazione interna, 6-posizione, verde

129771-01 Manuale del modulo relè a 4 canali

Parametri tecnici

Canali di relè: 4 relè indipendenti Formc (SPDT) del Belcy Nevada 125712-01

Valutazioni dei contatti:

5A a 250VAC (carico resistivo)

5A a 30VDC (carico resistivo)

Drive bobina: azionamento a stato solido da 3500 backplane logica; Nessuna potenza della bobina esterna è richiesta in Belcente Nevada 125712-01

Tempo di risposta: ≤10ms dal comando del bus alla modifica del contatto

Isolamento: resistenza dielettrica da 1 kV a bobina a contatto e contatto a contatto

Indicatori di stato: LED del pannello frontale per canale per output e condizione di guasto

Interfaccia backplane: connettori a doppio pin a 50 pin al bus di dati del rack in serie 3500

Ambiente operativo:

Temp: da 0 ° C a +70 ° C

Umidità: fino al 95%di RH, non condensando

Funzione del prodotto

Segnalazione di allarme/Trip: riceve comandi di guasto o allarme sul bus digitale 3500 e attua i corrispondenti contatti di relè a circuiti esterni tramite Belly Nevada 125712-01.

Feedback diagnostico: monitors Relay Coil and Contact Health; Rapporti Le condizioni bloccato o contact-weld all'interfaccia di sistema.

Supporto di ridondanza: nelle configurazioni multi-moduli, i canali possono essere parallelamente o cablati per gli schemi di voto del relè.

Aree di applicazione

Protezione a velocità eccessiva della turbina: guidare solenoidi per il viaggio a turbina al rilevamento di guasti eccessivi.

Surge/Trip del compressore: avvio dell'arresto del compressore in condizioni di ondata o stallo.

Protezione del generatore: attivazione di relè aperti per interruzioni su allarmi a terra o perdita di eccitazione.

Pannelli di allarme ausiliari: guidare la lampada locale e i circuiti di corno per l'annunciazione a livello di impianto di guasti dei macchinari.

Interlocchi di sicurezza: integrazione con catene di interblocco classificate con SIL per l'uscita di emergenza delle apparecchiature di processo.
