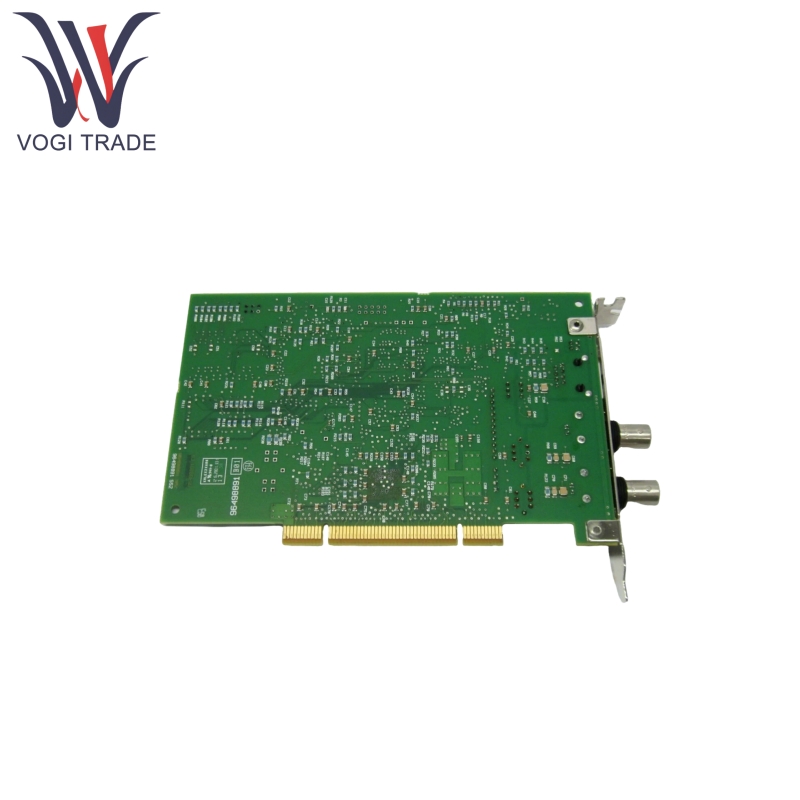

Allen Bradley 1784-PCIC

Caratteristiche del prodotto

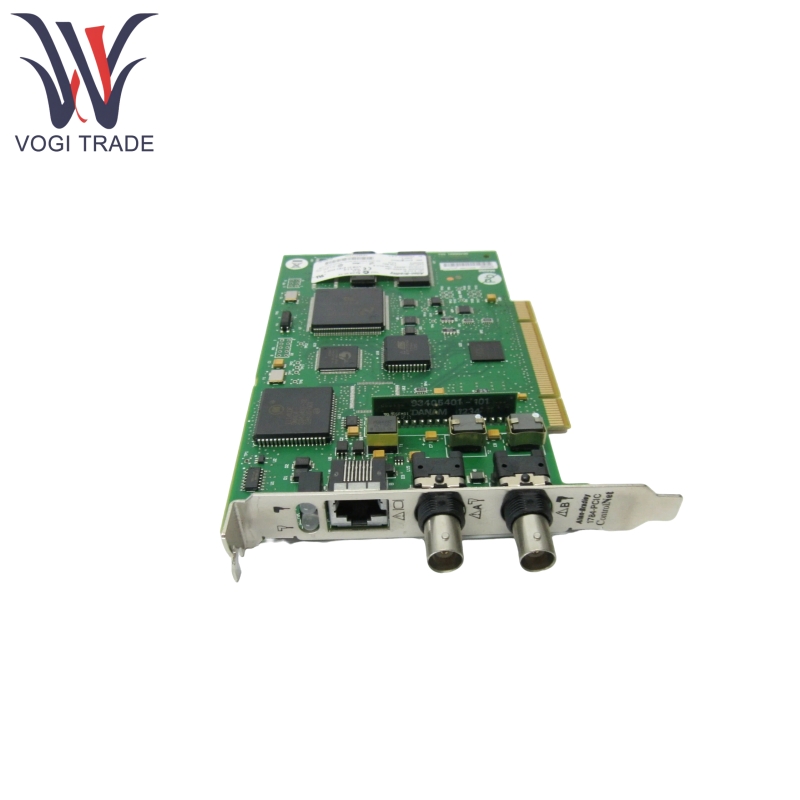

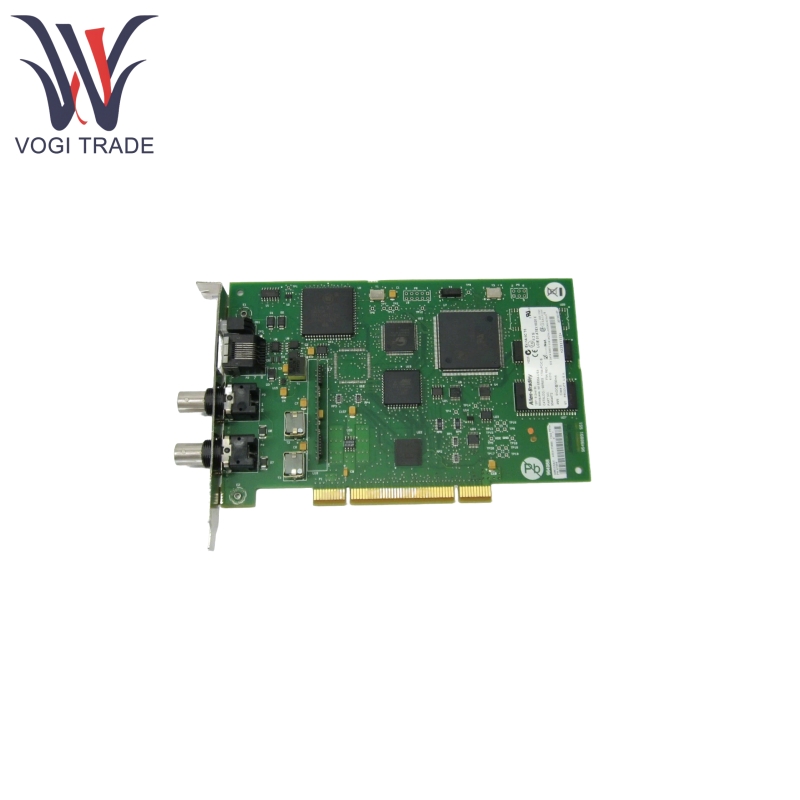

Allen Bradley 1784-PCIC supporta due metodi di connessione: uno è connettersi direttamente alla rete ControlNet tramite l'interfaccia BNC (canale A e canale B). L'altro è connettersi ad altri dispositivi di controllo nella rete tramite l'interfaccia RJ-45 della porta di accesso di rete (NAP) utilizzando un cavo dedicato a 1786 CP.

Allen Bradley 1784-PCIC supporta media ridondanti. Se la rete utilizza un sistema di cavi ridondanti, il canale A e il canale B possono essere collegati ciascuno a due cavi per migliorare l'affidabilità della comunicazione. In un sistema non ridondante, solo il canale A deve essere collegato.

Allen Bradley 1784-PCIC è dotato di luci di indicatore a LED (canali A e B), che possono essere utilizzati per determinare l'alimentazione del dispositivo, lo stato del driver, i guasti di rete, ecc., In base allo stato della luce (costante, lampeggiante, alternando).

Allen Bradley 1784-PCIC è sensibile all'elettricità statica, quindi devono essere seguite procedure anti-statiche durante il funzionamento (usando un cinturino da polso a terra, scaricando toccando un oggetto a terra, evitando di toccare i perni del connettore e così via).

Principio di lavoro del prodotto

Inserisci la scheda di interfaccia di comunicazione Allen Bradley 1784-PCIC in uno slot PCI disponibile (non PCI Express) sul computer, fissalo con viti e connettiti alla rete (tramite l'interfaccia BNC alla rete ControlNet o tramite il cavo da 1786-CP ai dispositivi di rete).

Installare il driver corrispondente per il sistema operativo (i file del driver si trovano nella directory \ driver sul CD dedicato). Per gli aggiornamenti iniziali di installazione o driver, seguire i passaggi nella documentazione (specificare il percorso del driver tramite "Dispositivo gestore").

Configurare il driver ControlNet utilizzando il software RSLINX (specificare l'indirizzo di rete, il numero di serie del dispositivo, ecc.) O Configurare il driver di backplane virtuale utilizzando il monitor dei telai SoftLogix (applicabile ai controller SoftLogix5800).

Il computer scambia i dati con i dispositivi sulla rete ControlNet tramite questa scheda, supportando funzioni come l'accesso al terminale di programmazione, il monitoraggio dei dispositivi e l'acquisizione dei dati.

Parametro del prodotto

Il seguente dettaglio è per la scheda di interfaccia di comunicazione Allen Bradley 1784-PCIC.

Compatibilità del bus PCI: conforme alla revisione PCI 2.2. Compatibile con slot PCI da 5 V/3,3 V, slot PCI a 32 bit/64 bit e slot PCI-X. Non compatibile con slot PCI Express.

Compatibilità del sistema operativo: supporta Windows XP (con Service Pack 1 o superiore), Windows 2000 (con Service Pack 4 o superiore), Windows 98 e Windows Me.

Compatibilità del software: richiede software Rockwell RSLINX (versione 2.42.00 o successiva) e RSNetWorx per il software ControlNet.

Isolamento elettrico: tensione di isolamento continuo di 50 V, testata per resistere a 600 V per 60 secondi.

Temperatura operativa: 0 ~ 55 ° C (32 ~ 131 ° F)

Temperatura di conservazione: -40 ~ 85 ° C (-40 ~ 185 ° F)

Umidità relativa: 5% ~ 95% non condensante

Prestazioni meccaniche:

Vibrazione: 2G @ 10 ~ 500Hz (conforme a IEC 60068-2-6)

Shock operativo: 30G (IEC 60068-2-27)

Shock non operativo: 50G

Alimentazione e consumo di energia:

Requisito di alimentazione: 5 V DC, 700 mA max. (Classe 2)

Dissipazione di potenza: 3.5W
