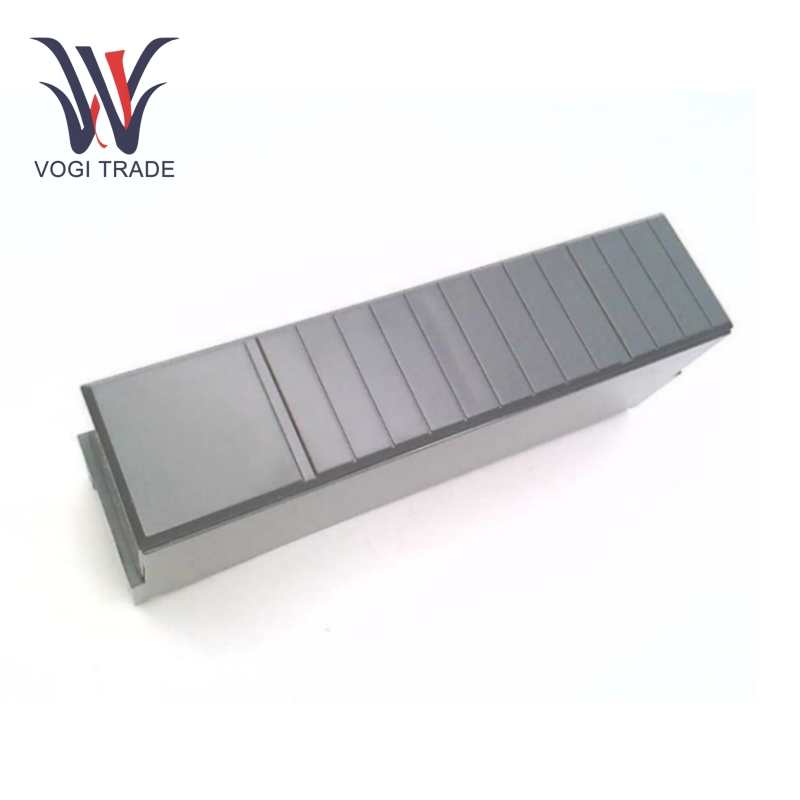

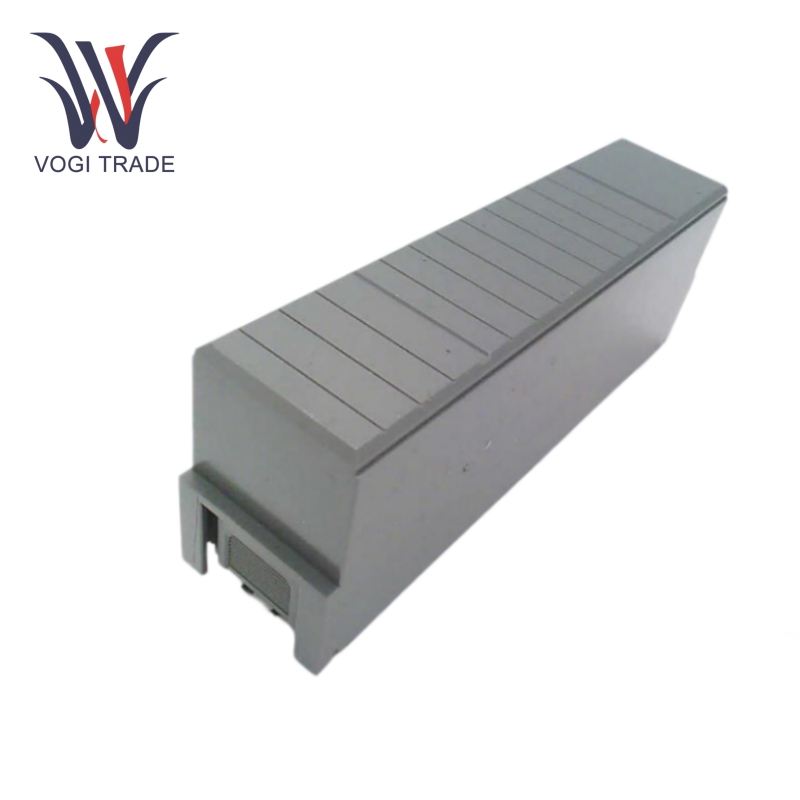

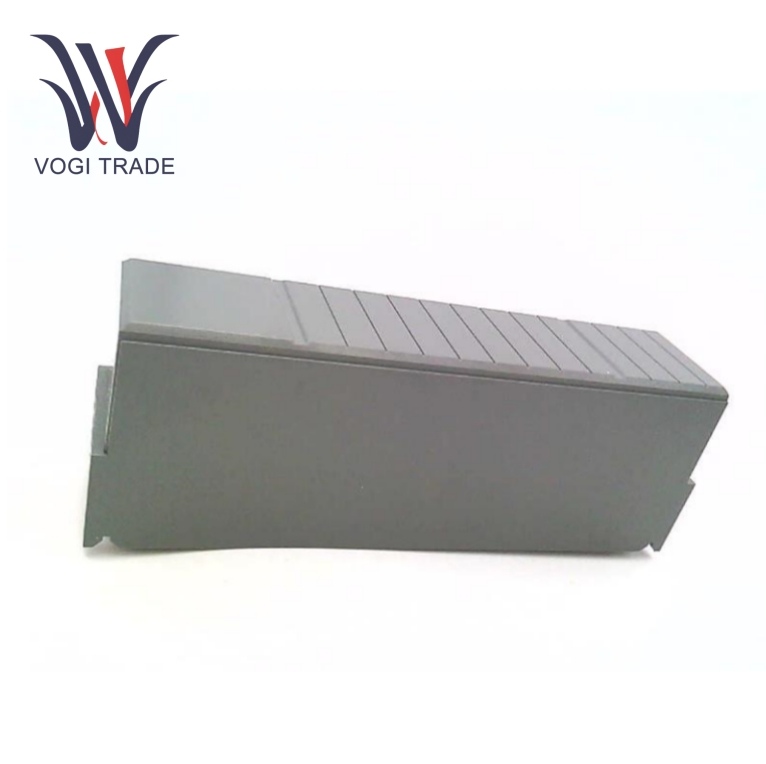

Allen Bradley 1746-N2B

Parametro tecnico

Gamma di tensione:10 - 30 volt CC.

Corrente del backplane (5 V CC):50 milliampere.

Fuori dallo stato Codio:1 milliampere.

Cartelloal Ritardo: 8 millisecondi.

Temperatura operativa:Da -25 a 60 gradi Celsius (da -13 a 140 gradi Fahrenheit).

Temperature non operative:Da -40 a 85 gradi Celsius (da -40 a 185 gradi Fahrenheit).

Umidità relativa:Dal 5% al ​​95% senza condensa.

Vibrazioni operative:2 g da 10 a 500 hz.

Shock operativo e non operativo:30 g.

Funzioni

Capacità di monitoraggio: Allen Bradley 1746-N2B può essere applicato al monitoraggio dello stato di dispositivi o processi, come interruttori, sensori, relè, valvole, pompe, ecc. tramite i suoi 16 ingressi digitali discreti.

Ingressi isolati: L'isolamento dell'Allen Bradley 1746-N2B è realizzato in modo tale che pur essendo collegato al modulo, consente l'isolamento del cablaggio di campo, salvaguardando il microprocessore digitale di Controllogix da disturbi elettrici e guasti.

Indicatori LED:  Allen Bradley 1746-N2B è dotato di indicatori LED per l'indicazione visiva dello stato dell'ingresso, consentendo un facile monitoraggio e risoluzione dei problemi.

CDesign compatto: Si inserisce in uno slot standard del telaio Controllogix, risparmiando spazio e facilitando l'installazione nei quadri elettrici.

Tipo di ingresso configurabile: Il tipo di ingresso può essere configurato per soddisfare le esigenze esatte di un'applicazione, il che contribuisce all'adattabilità di Allen Bradley 1746-N2B a molti tipi diversi di segnali di ingresso digitali.

Funzione di protezione: La funzione di isolamento degli ingressi risulterà infine estremamente utile per evitare che disturbi elettrici e guasti emanati si estendano al sistema di controllo; questa azione di per sé garantisce una migliore affidabilità e stabilità dell'intero sistema, riducendo così drasticamente i costi di manutenzione e i tempi di fermo.

Ccompatibilità: Allen Bradley 1746-N2B è stato progettato principalmente per l'uso insieme ai sistemi di automazione Allen Bradley Controllogix.

Applicazioni

Controllo della macchina: È ampiamente adottato dai sistemi di controllo delle macchine per monitorare lo stato dei dispositivi correlati per operazioni di commutazione, temperatura e altro, consentendo un controllo preciso e il rilevamento dei guasti di una macchina come quella delle macchine CNC, quella delle macchine confezionatrici e quella delle catene di montaggio.

Controllo del processo: Allen Bradley 1746-N2B aiuta tali sistemi fornendo un monitoraggio intensivo dello stato di valvole, pompe e altre apparecchiature per una produzione più fluida di processi chimici, trasformazione alimentare e produzione farmaceutica.

Sistemi di sicurezza: Monitora le condizioni dei dispositivi di sicurezza come i pulsanti di arresto di emergenza e gli interblocchi delle porte, migliorando così la sicurezza del personale e delle apparecchiature attraverso il rilevamento rapido degli eventi di sicurezza in modo da poter richiedere interventi di sicurezza appropriati.

Automazione degli edifici: Nell'automazione degli edifici, l'Allen Bradley 1746-N2B viene utilizzato per monitorare lo stato delle apparecchiature HVAC, dei sistemi di illuminazione e di altri processi edilizi, per avere un controllo intelligente nella gestione energetica degli edifici, migliorando così l'efficienza energetica e il comfort.
