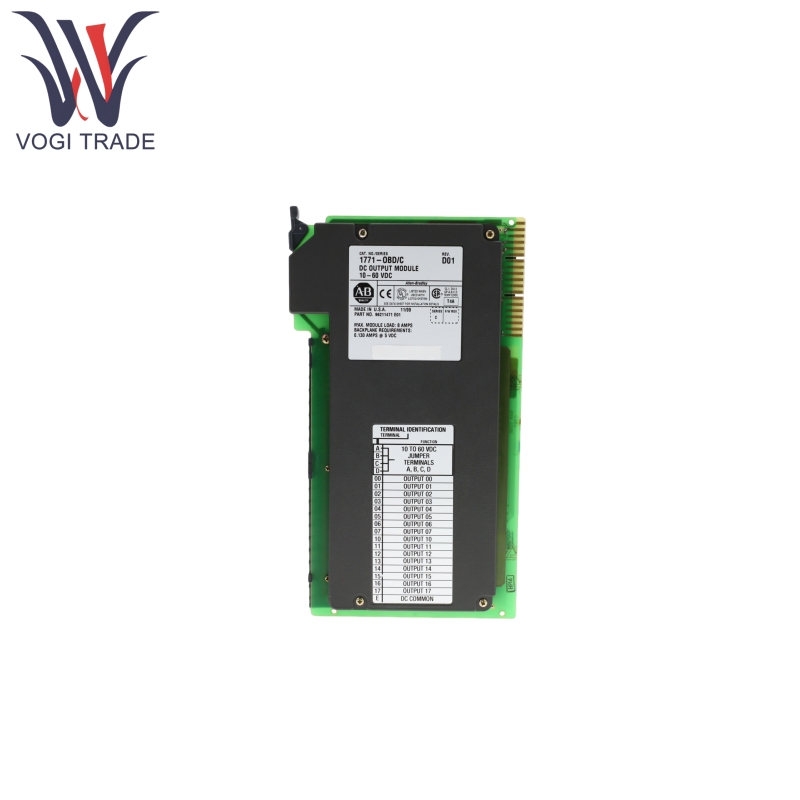

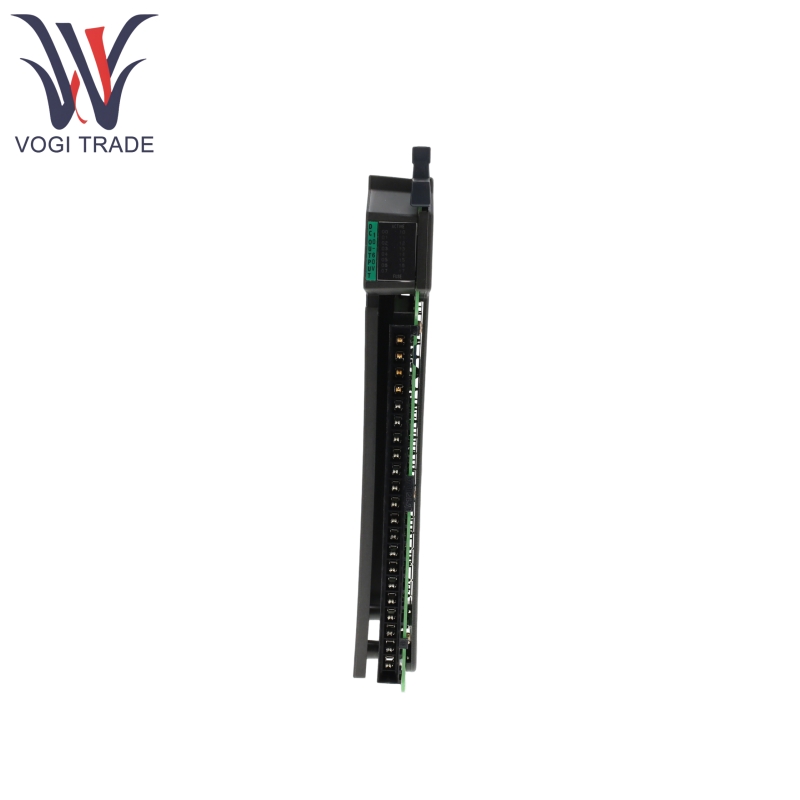

Allen Bradley 1771-OBD

Caratteristiche del prodotto

Allen Bradley 1771-OBD fornisce 16 canali di uscita non isolati che supportano la configurazione della corrente di affondamento (il dispositivo di output disegna la corrente dal modulo).

L'indicatore verde "Modulo Active" si illumina quando il modulo è acceso e il processore è in modalità Run e si spegne quando il processore ripristina l'uscita. L'indicatore rosso "fusibili soffiato" si illumina quando il fusibile incorporato nel modulo soffia.

Allen Bradley 1771-OBD ha 16 luci di indicatore di output rosse, che mostrano lo stato transistor delle istruzioni del processore (indipendente dalla tensione effettiva nei terminali di uscita).

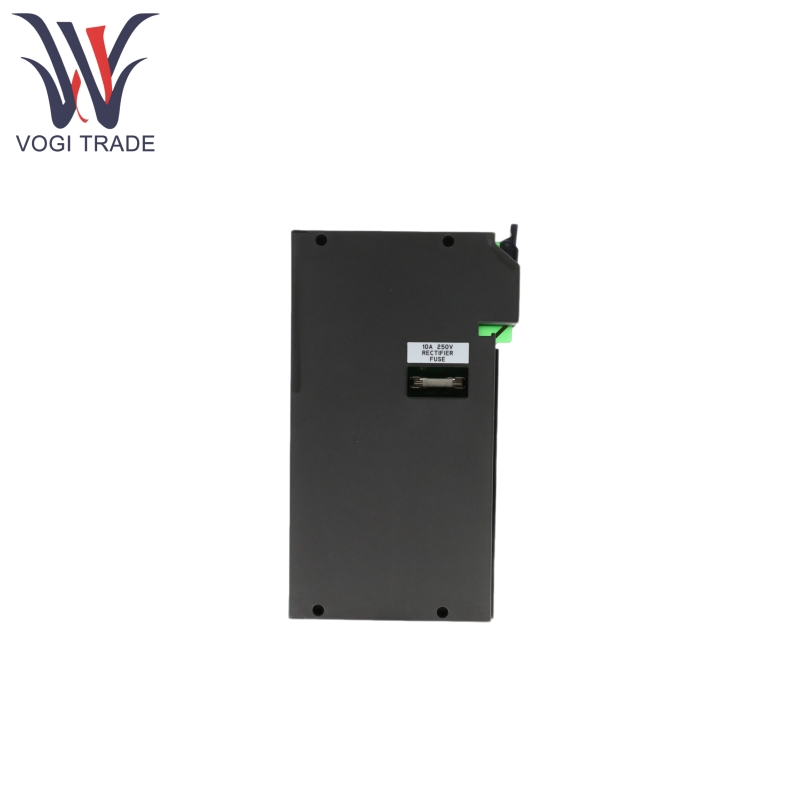

Allen Bradley 1771-OBD è dotato di un fusibile raddrizzatore da 10a/250 V (Littelfuse 322010) che fornisce protezione per il modulo in caso di sovraccarico di uscita (superiore a 10a) o corto circuito (non protegge i singoli transistor di uscita).

Allen Bradley 1771-OBD è resistente allo scarico statico e rispetta lo standard IEC 61000-4-2, a supporto della scarica di contatto indiretta a 4kV. È compatibilità elettromagnetica (EMC) conforme al gruppo CISPR 11, di classe A (richiede un involucro adatto) ed è adatto per ambienti industriali con interferenza elettromagnetica.

Allen Bradley 1771-OBD può essere cablato utilizzando i terminali di cablaggio sul campo (ad es. 1771-WH) e supporta il modulo a caldo (richiede un funzionamento di potenziamento).

Principio di lavoro del prodotto

Allen Bradley 1771-OBD deve essere installato nel telaio I/O della serie 1771 (ad eccezione dello slot più a sinistra, che è riservato al processore o all'adattatore) e inserito correttamente utilizzando la configurazione chiave (tra 10-12 e 22-24).

I dispositivi di campo sono collegati tramite il braccio di cablaggio 1771-WH (o fuso 1771-WHF/1771-WHFB). Nota La polarità di potenza CC (connessione inversa o connessione CA danneggia il modulo) e tutti i terminali di connessione CC (A-D) devono essere in cortocircuito per prevenire il sovraccarico.

Allen Bradley 1771-OBD riceve le istruzioni del processore tramite il backplane del telaio per controllare lo stato di ondaggio di 16 canali di output. Le luci dell'indicatore a LED forniscono un feedback in tempo reale sullo stato delle istruzioni. Il fusibile soffia quando la corrente di uscita totale supera 10a, la potenza deve essere scollegata prima della sostituzione.

Parametro del prodotto

Il seguente dettaglio è per il modulo di uscita DC Allen Bradley 1771-OBD.

Numero di output: 16 output non isolati

Tensione di alimentazione dell'utente: 10-60 V DC (nominale 48 V DC)

Valutazione attuale:

Carico resistivo: 2A per uscita, corrente del modulo totale ≤8a

Carico di turno pilota: 0,2A per output

Corrente massima di aumento: 4a per output per 10 ms, ripetibile ogni 2s, 25a per output per 10 ms, ripetibile ogni 2s

Corrente di carico minimo: 2,5 mA

Caduta di tensione sullo stato (alla corrente nominale): ≤1,5 V DC

Corrente di perdita fuori stato: ≤0,5mA

Ritardo del segnale: Off su ≤0,1ms, on a Off ≤0,2ms

Alimentazione backplane: 5 V DC, massimo 400 mA (deve essere incluso nel calcolo del consumo di energia totale del telaio)

Tensione di isolamento: 60 V DC (continuo), 1000 V AC (test di 1 minuto, I/O al sistema)

Dimensione del filo del conduttore: 0,34-2,5 mm² (22-14 AWG) filo rame solido o filato, isolamento max 1,2 mm

Coppia a vite del braccio di cablaggio sul campo: 1,0 nm (9 libbre)

Keying: connettore backplane Keying tra 10 e 12 e tra 22 e 24

Temperatura operativa: 0-60 ° C (32-140 ° F)

Temperatura di conservazione: -40-85 ° C (-40-185 ° F)

Umidità relativa: 5-95% non condensando

Vibrazione: 2G a 10-500Hz (IEC 60068-2-6)

Shock (operativo / non operativo): 30G / 50G (IEC 60068-2-27)
