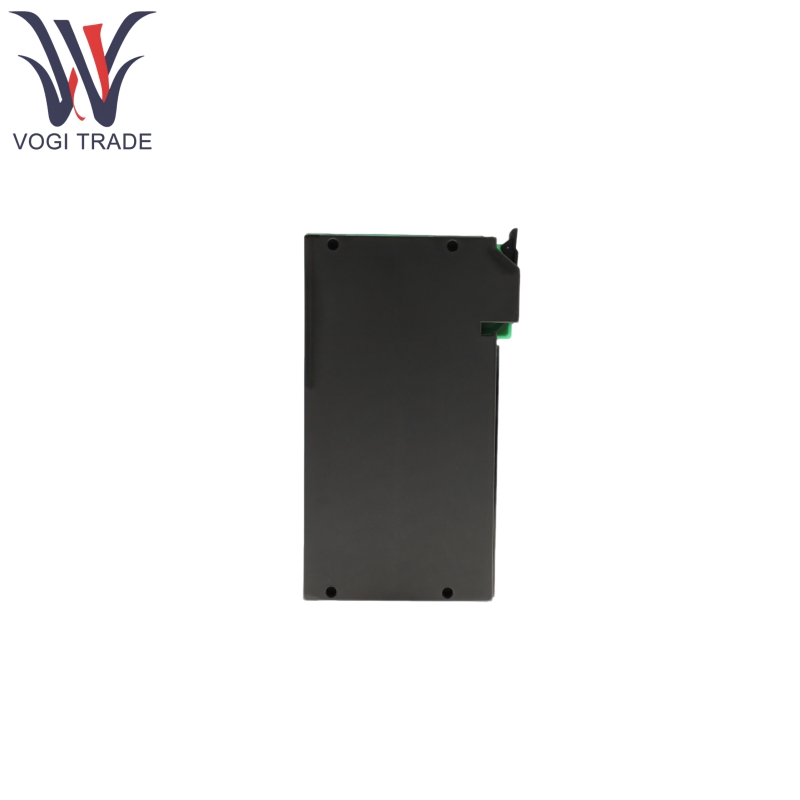

Marchio: Allen BradleyDescrizione: Modulo di input DCCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 15Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1771-IBD S principalmente utilizzato per l'acquisizione del segnale I/O nei sistemi di automazione industriale. Comunica con il processore attraverso il backplane del telaio I/O della serie 1771, riceve segnali di input CC esterni e li trasmette al sistema di controllo.
| Produzione |
Allen Bradley |
| Numero modello |
1771-IBD |
| Numero di ordinazione |
1771-IBD |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8471800000 |
| Dimensione |
12*12*8cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Allen Bradley 1771-IBD è sensibile alla scarica elettrostatica e deve essere protetto dal danno mediante terra, braccialetti anie-statici e altre misure. Se non in uso, dovrebbe essere conservato nella sua confezione di schermatura elettrostatica originale.
Allen Bradley 1771-IBD presenta un ritardo del filtro regolabile, supportando il tempo di filtro del ritardo di arresto 1MS o 6ms (1MS predefinito), che può essere impostato tramite i saltatori sul circuito per ridurre l'interferenza del segnale di ingresso.

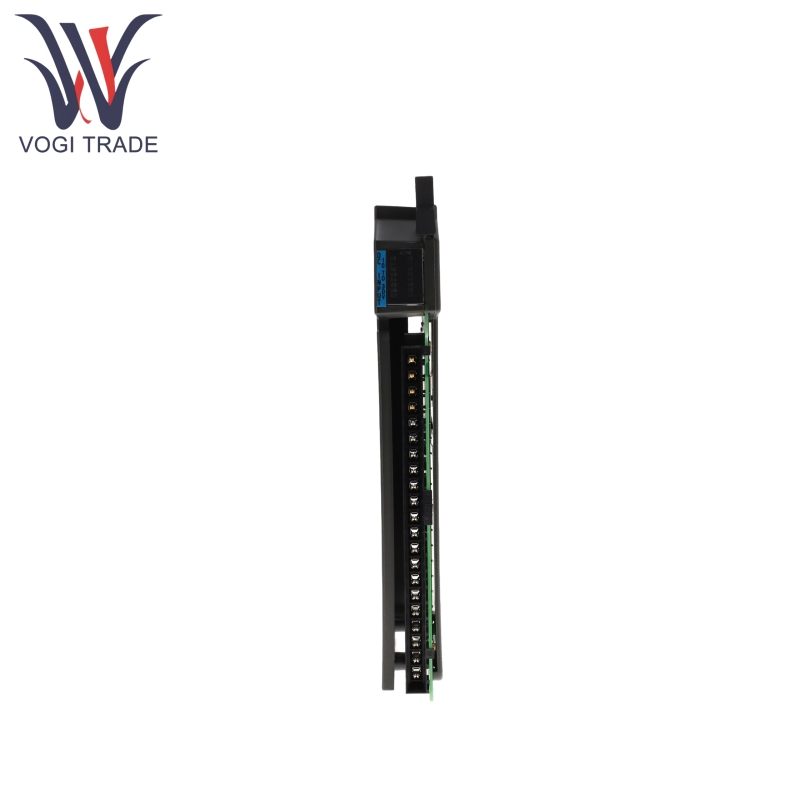

Il pannello frontale include 1 luminosa indicatore di attivazione del modulo verde "(illuminati quando alimentati) e 16 luci di indicatore di stato di ingresso rosso" (corrispondenti ai terminali di ingresso 00-17, illuminare quando è presente la tensione).
Allen Bradley 1771-IBD può essere collegato a dispositivi di input a 2 fili o 3 fili tramite il braccio di cablaggio di campo 1771-WH e supporta la modalità di origine corrente.
Principio di lavoro del prodotto
Allen Bradley 1771-IBD può ottenere energia dall'alimentazione del telaio (130 mA@5V DC) tramite il backplane del telaio I/O 1771. Dopo aver ricevuto un segnale di ingresso CC 10-30 V esterno, viene filtrato (secondo il ritardo set 1MS/6MS) e convertito in un segnale digitale, che viene quindi trasmesso al processore tramite il backplane.

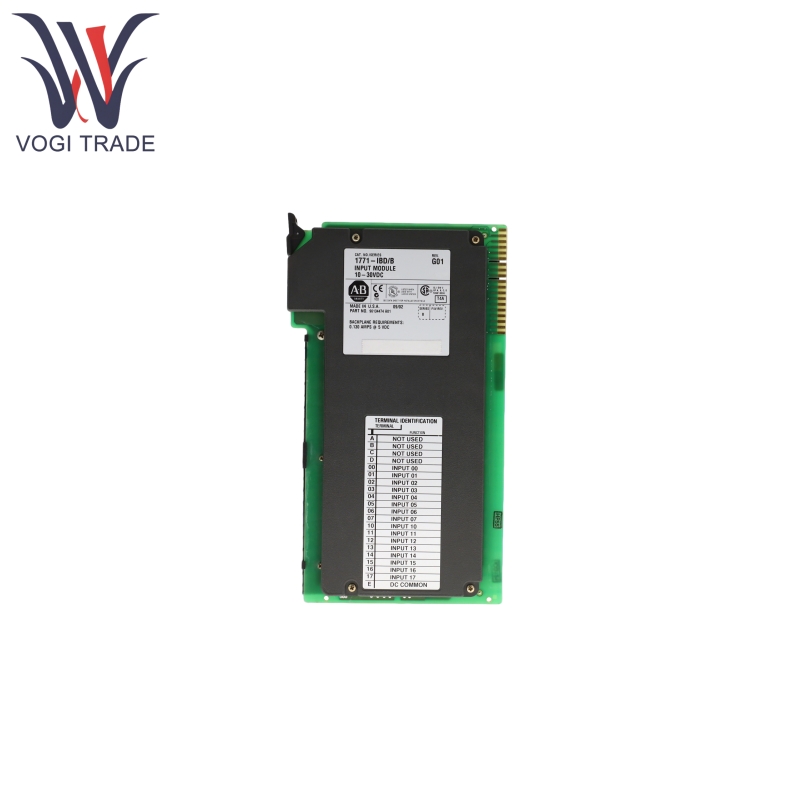

Allen Bradley 1771-IBD ha un dispositivo a 2 fili, con un'estremità collegata ai terminali 00-17 e l'altra estremità collegata al terminale positivo DC (+DC). Il terminale E è collegato al terminale comune DC (DC Common).
Allen Bradley 1771-IBD ha un dispositivo a 3 fili che funziona in modalità sorgente corrente. La configurazione del cablaggio è simile al dispositivo a 2 fili, con terminali A-D non utilizzati.
La sua "luce di attivazione" verde indica l'alimentazione normale del modulo e la "luce di stato di input" rossa indica che il terminale corrispondente ha l'ingresso di tensione e il segnale è valido.
Parametro del prodotto
Il seguente dettaglio è per il modulo di input DC Allen Bradley 1771-IBD.
| Categoria |
Parametri specifici |
| Intervallo di tensione di ingresso |
10-30 V DC |
| Corrente di input |
4.5 mA a 10 V. 15 mA a 30v 2.0 mA a 5v |
| Ritardo di propagazione |
Da basso a alto: 1ms Da alto a basso: 1ms o 6ms selezionabile (impostato tramite jumper) |
| Requisito di potenza |
Ottenuto dal backplane del telaio I/O, che richiede 130 mA@5V DC (± 5%) |
| Energia |
7,3 W massimo (24,7 BTU/HR), minimo 1,0 W (3,4 BTU/HR) |
| Standard di isolamento |
Conformazioni con UL 508 e CSA C22.2 n. 142 |
| Specifiche di cablaggio |
Filo a filo massimo 14 (2 mm²) a filo, spessore di isolamento massimo 3/64 pollici (1,2 mm) |
| Tasto del connettore backplane |
Posizioni della banda chiave: tra 10-12, tra 16-18 |
| Braccio di cablaggio abbinato |
1771-wh |
| Requisito di coppia |
7-9 pollici-libbre |
