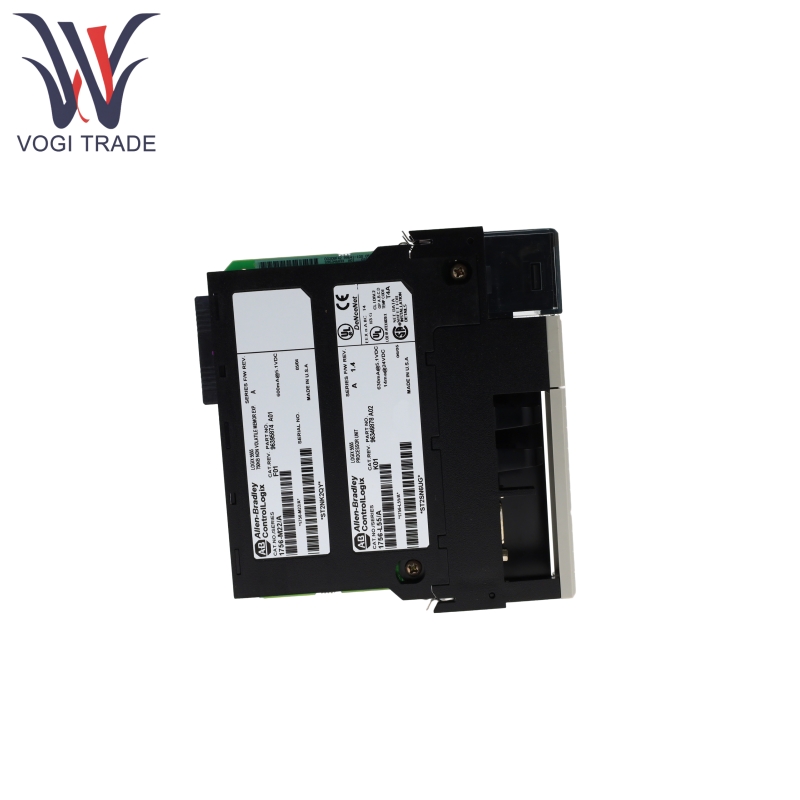

Allen Bradley 1756-L55M22

Caratteristiche del prodotto

Allen Bradley 1756-L55M22 è dotato di una scheda di memoria non volatile da 1756-m22, con 750 kb di dati e memoria logica e 208 kb di memoria non volatile, consentendo una memoria stabile di programmi, parametri di configurazione e dati storici per prevenire la perdita di dati a causa di interruzioni di corrente.

Allen Bradley 1756-L55M22 supporta l'espansione delle funzionalità tramite aggiornamenti del firmware, che richiedono una versione minima del firmware di 10.x o superiore ed è compatibile con il software RSLogix 5000 (V10.0 e superiore).

Allen Bradley 1756-L55M22 supporta RIUP, consentendo l'installazione o la rimozione mentre il rack è alimentato. Tuttavia, in luoghi pericolosi, il potere deve essere disconnesso o l'area confermata sicura per prevenire esplosioni indotte dall'arco.

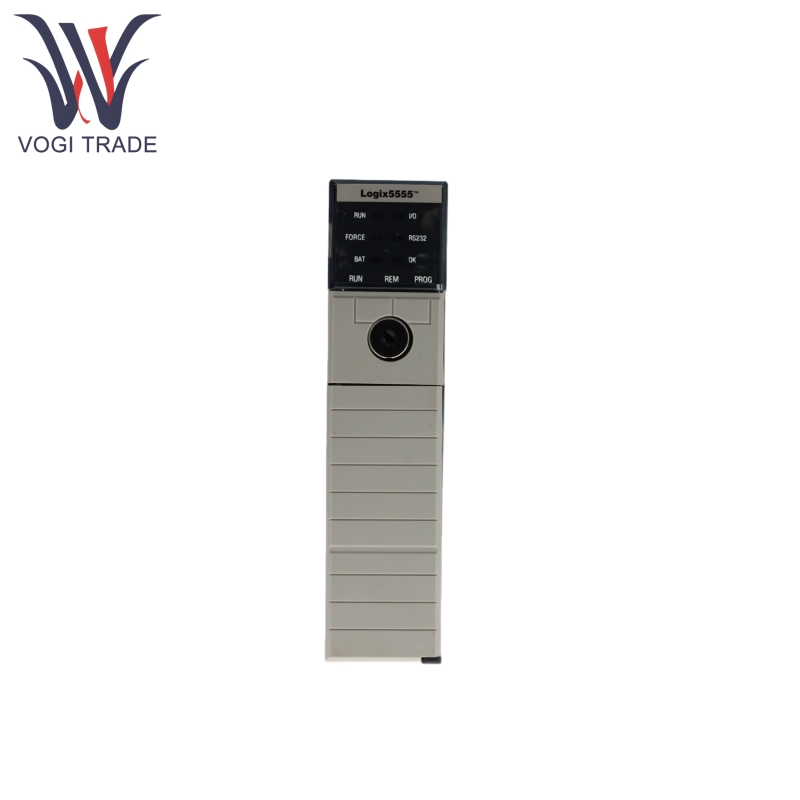

Allen Bradley 1756-L55M22 è dotato di luci di indicatore multi-stato (Run, I/O, Force, RS232, BAT, OK) per fornire un feedback in tempo reale sulla modalità operativa, lo stato di comunicazione, il livello della batteria e le informazioni sui guasti (il verde solido di OK indica il funzionamento normale, mentre il rosso solido indica un guasto non corretto).

Allen Bradley 1756-L55M22 supporta la diagnosi e la clearance dei guasti principali e dei guasti non recuperabili. I codici di errore possono essere visualizzati tramite software RSLogix 5000 o i guasti principali possono essere cancellati utilizzando una sequenza di switch chiave (Prog-Run-Prog).

Principio di lavoro del prodotto

Allen Bradley 1756-L55M22 deve prima installare il rack Contrologix e l'alimentazione per garantire l'alimentazione stabile al rack.

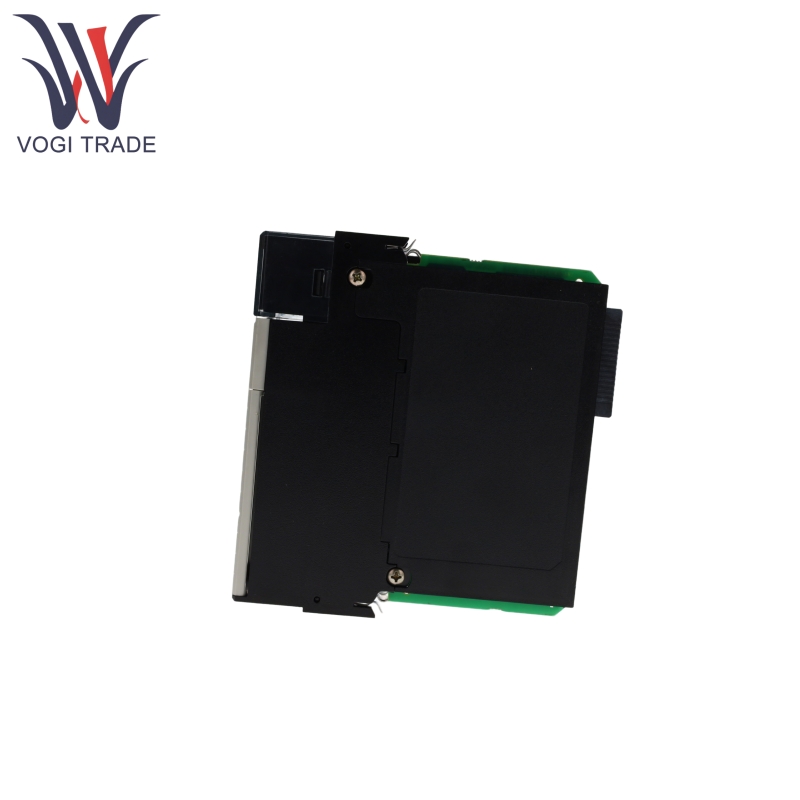

La scheda di memoria 1756-M22 deve essere installata dopo aver spezzato e scollegato la batteria. Utilizzare un cacciavite Phillips n. 2 per rimuovere il coperchio laterale del controller, allineare l'interfaccia, inserirla e quindi sostituire il coperchio laterale. Indossare un cinturino da polso a terra durante il processo per prevenire danni statici.

Allen Bradley 1756-L55M22 utilizza una batteria da 1756-BA1, che deve essere sostituita regolarmente in base alla temperatura ambiente (ad esempio, ogni 3 anni a 36-40 ° C). Durante l'installazione, distinguere tra terminali positivi e negativi (+ si collega al rosso, - si collega al nero) e registra la data di sostituzione.

I programmi di controllo vengono scritti utilizzando il software RSLogix 5000, scaricati sul controller ed eseguiti in modalità RUN per guidare i dispositivi I/O. La memoria non volatile (1756-M22) viene utilizzata per archiviare il programma e la configurazione durante le interruzioni di corrente.

Parametro del prodotto

Il seguente dettaglio è per il controller Allen Bradley 1756-L55M22.

Temperatura operativa: 0-60 ° C (32-140 ° F)

Temperatura di conservazione: -40-85 ° C (-40-185 ° F)

Umidità relativa: 5-95% (non condensante)

Vibrazione: 2 g @ 10-500 Hz (conforme allo standard IEC 60068-2-6)

Shock: 30 g (stato operativo), 50 g (stato non operativo, conforme allo standard IEC 60068-2-27)

Dati e memoria logica: 750 KB

Memoria non volatile: 208 kb

Corrente di backplane: 1,23 A a 5,1 V DC, 0,014 A a 24 V DC

Dissipazione di potenza: 5.6 W

Dissipazione termica: 19.1 BTU/HR
