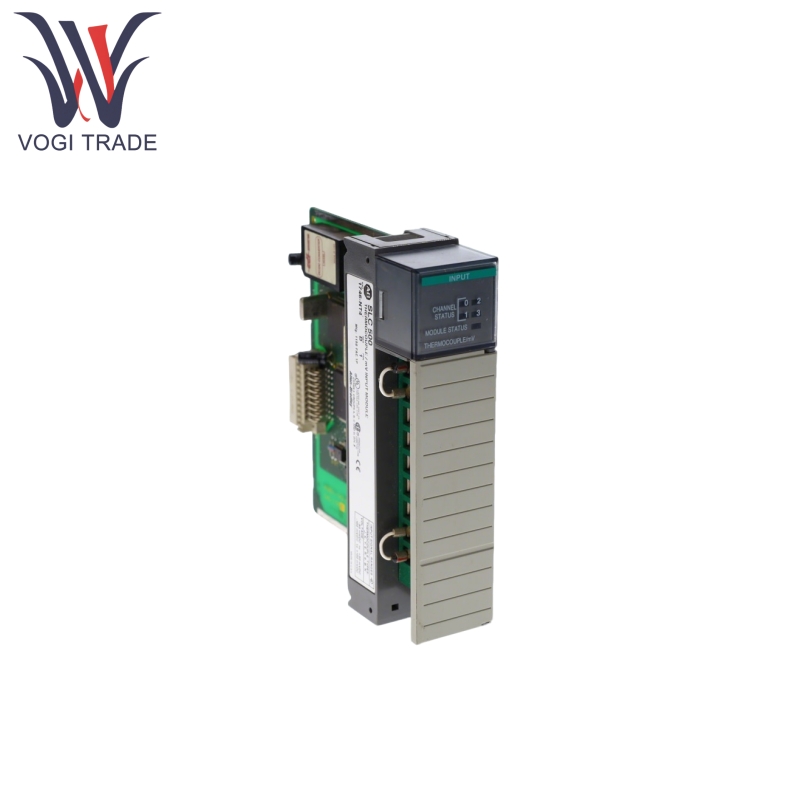

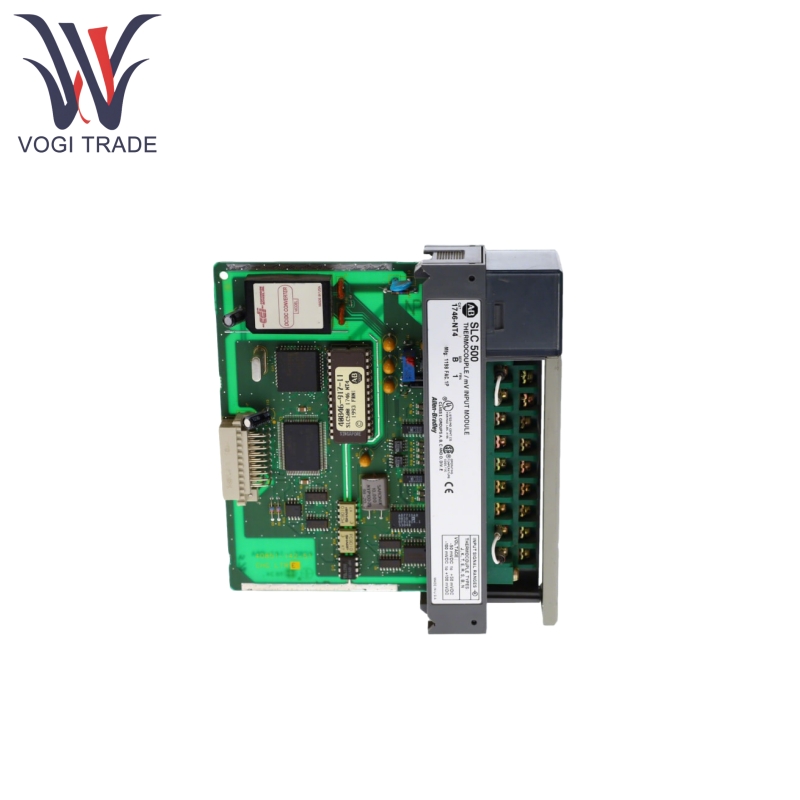

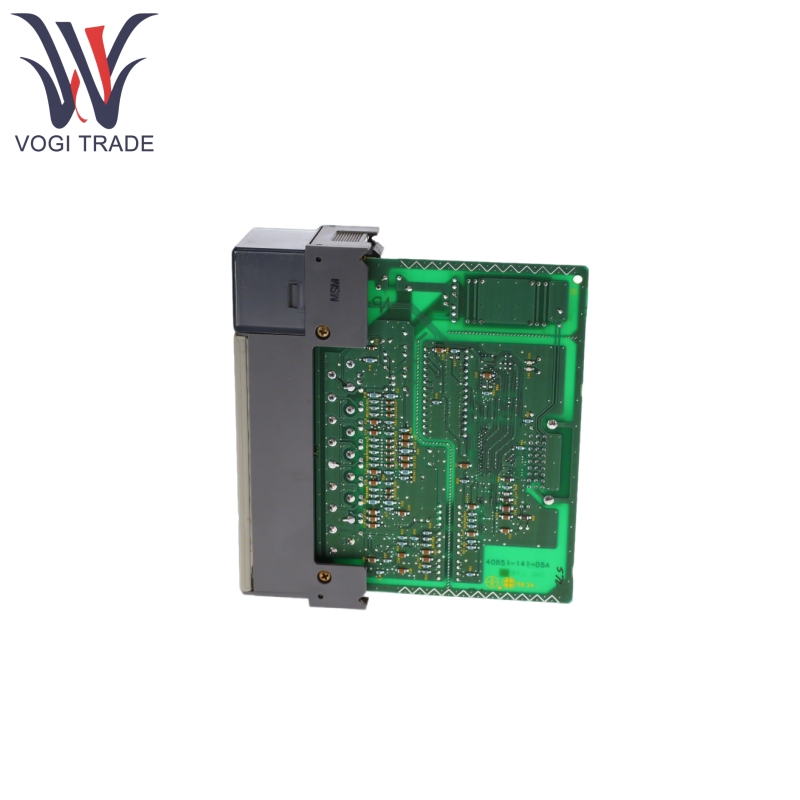

Marchio: Allen BradleyDescrizione: Modulo di input per termocoppia/MVCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1746-NT4 viene utilizzato principalmente per ricevere segnali analogici della termocoppia o MV, convertirli in dati digitali e memorizzarli in una tabella di immagini per la lettura da tutti i processori SLC 500 fissi e modulari. Supporta più tipi di termocoppia e gamme di segnale MV, con ciascun canale configurabile in modo indipendente, rendendolo adatto per la temperatura o le piccole applicazioni di misurazione del segnale nei sistemi di controllo industriale.
| Produzione |
Allen Bradley |
| Numero modello |
1746-NT4 |
| Numero di ordinazione |
1746-NT4 |
| Catalogare |
SLC 500 |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
12*12*10 cm |
| Peso |
0,2 kg |
Caratteristiche del prodotto
Allen Bradley 1746-NT4 presenta 4 canali indipendenti, supportando i segnali di millilt DC di tipo J, K, T, R, S, S, B e N, nonché segnali di millit DC DC ± 50 mV e ± 100 mV.
Allen Bradley 1746-NT4 è compatibile con tutti i controller fissi e modulari SLC 500 e supporta la configurazione remota tramite trasferimento a blocchi.
Allen Bradley 1746-NT4 Terminal Block integra 2 sensori CJC per compensare l'offset di temperatura nel punto di connessione della termocoppia, garantendo l'accuratezza della misurazione.
Allen Bradley 1746-NT4 supporta il rilevamento a circuito aperto, over-range e sotto-range, indicando guasti tramite indicatori di bit di flashing LED di stato del canale e Bit Word di stato. Il LED di stato del modulo (verde) visualizza lo stato operativo complessivo del modulo, i LED di stato a 4 canali (verde) visualizzano lo stato operativo o di guasto dei canali corrispondenti (solido per normale, lampeggiamento per guasto).
Ogni canale può essere configurato in modo indipendente per il tipo di input (termocoppia/mv), il formato dei dati (unità di ingegneria, il ridimensionamento PID, il conteggio del rapporto), la frequenza del filtro (10 Hz/50 Hz/60 Hz/250 Hz), unità di temperatura (° C/° F), ecc. Non sono necessarie interruttori di immersione, configurazione di configurazione scrivendo bit di uscita tramite la tabella di uscita (° RSLASSGASS (° RSLASSSAGIX (° C).
Allen Bradley 1746-NT4 è calibrato in fabbrica e supporta la funzionalità di calibrazione automatica per compensare l'offset e ottenere una deriva causata dalle variazioni di temperatura nel convertitore A/D. La calibrazione automatica viene attivata quando un canale è abilitato, il tipo di input o la frequenza del filtro viene modificato o può essere attivato manualmente tramite software (disabilitando e quindi rievocando il canale).
Principio di lavoro del prodotto
Allen Bradley 1746-NT4 Termocuple o MV Il segnale è collegato al canale tramite un blocco terminale e il multiplexer commuta in sequenza i segnali dai quattro canali al convertitore A/D.
Il sensore CJC misura continuamente la temperatura del morsetto per compensare l'offset di tensione della giunzione a freddo della termocoppia.
Il convertitore A/D converte il segnale analogico in un valore digitale, che viene quindi memorizzato nella parola dati della tabella di mappatura di input dopo il filtro digitale.
Allen Bradley 1746-NT4 comunica con il processore SLC tramite il backplane del telaio, ricevendo informazioni di configurazione (parole di configurazione della tabella di mappatura di output) e dati di misurazione di restituzione e stato (parole di dati e parole di stato della tabella di mappa di input).
Le parole di configurazione definiscono i parametri come il tipo di input, il formato dei dati e la frequenza di filtraggio del canale, le parole di stato riflettono la validità della configurazione del canale e lo stato di guasto (come circuito aperto, fuori portata).
Allen Bradley 1746-NT4 può scansionare tutti i canali abilitati e aggiornare i dati in un tempo specificato, calcolato come "la somma dei tempi di campionamento per tutti i canali abilitati + tempo di aggiornamento CJC (14 ms)". Il tempo impiegato dal segnale di ingresso per passare dalla modifica alla raggiungimento del 100% del suo valore finale dipende dalla frequenza del filtro (come un filtro da 10 Hz corrisponde a 300 ms).
Parametro del prodotto
Il seguente dettaglio è per Allen Bradley 1746-NT4 Modulo di ingresso termocoppia/MV.
| Articolo |
Dettagli |
| Intervallo di temperatura della termocoppia |
J: -210 ° C ~ 760 ° C (-346 ° F ~ 1400 ° F) K: -270 ° C ~ 1370 ° C (-454 ° F ~ 2498 ° F) T: -270 ° C ~ 400 ° C (-454 ° F ~ 752 ° F) E: -270 ° C ~ 1000 ° C (-454 ° F ~ 1832 ° F) R/S: 0 ° C ~ 1768 ° C (32 ° F ~ 3214 ° F) B: 300 ° C ~ 1820 ° C (572 ° F ~ 3308 ° F) N: 0 ° C ~ 1300 ° C (32 ° F ~ 2372 ° F) |
| intervallo di segnale MV |
± 50 mV (-50 mV ~ +50 mV DC) ± 100 mV (-100 mV ~ +100 mV DC) |
| Precisione |
Accuratezza della misurazione della temperatura CJC: ± 1,5 ° C (0 ° C ~ 85 ° C) L'accuratezza della misurazione della termocoppia varia in base al tipo e all'intervallo di temperatura (fare riferimento all'appendice A) |
| Risoluzione |
Dipende dal tipo di termocoppia e dalla frequenza del filtro. Ad esempio, la termocoppia di tipo J con filtro da 10 Hz ha una risoluzione di 0,0148 ° C/gradini (° C) e 0,0266 ° F/gradini (° F) |
| Frequenza e risposta del filtro |
10 Hz (frequenza di cut-off 2,62 Hz, risposta del passo 300 ms) 50 Hz (13,1 Hz, 60 ms) 60 Hz (15,72 Hz, 50 ms) 250 Hz (65,5 Hz, 12 ms) |
