Allen Bradley 1746-Nio4i

Marchio: Allen Bradley
Descrizione: Modulo di combinazione analogica
CONDIZIONE: nuovo di zecca
Certificato: lettera di garanzia del rapporto di test COO
Garanzia: 1 anno
Inventario QTY: 4
Termina di pagamento: t/t
Porta di spedizione: Shenzhen

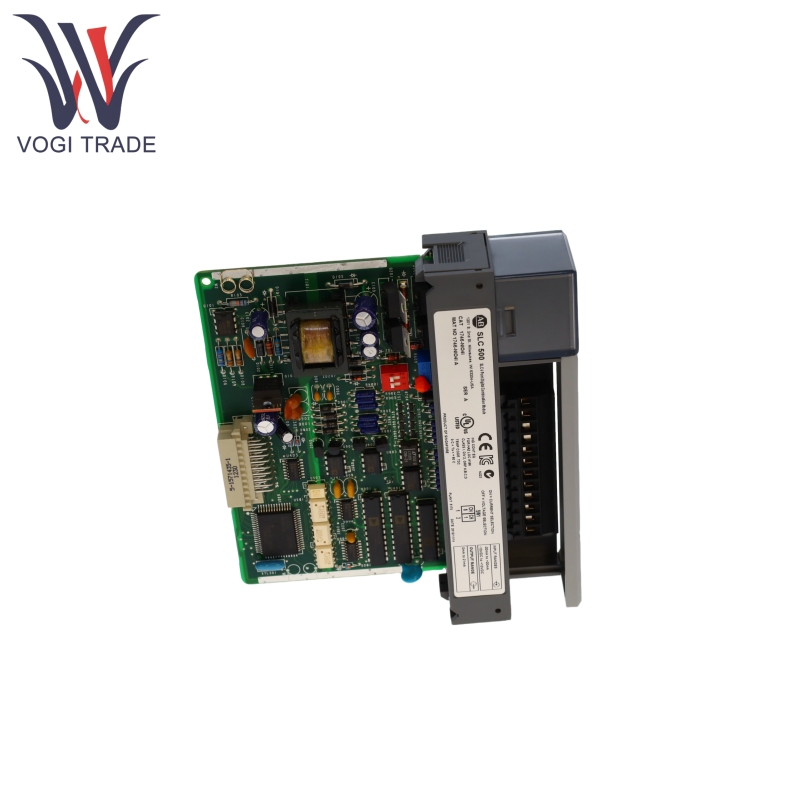

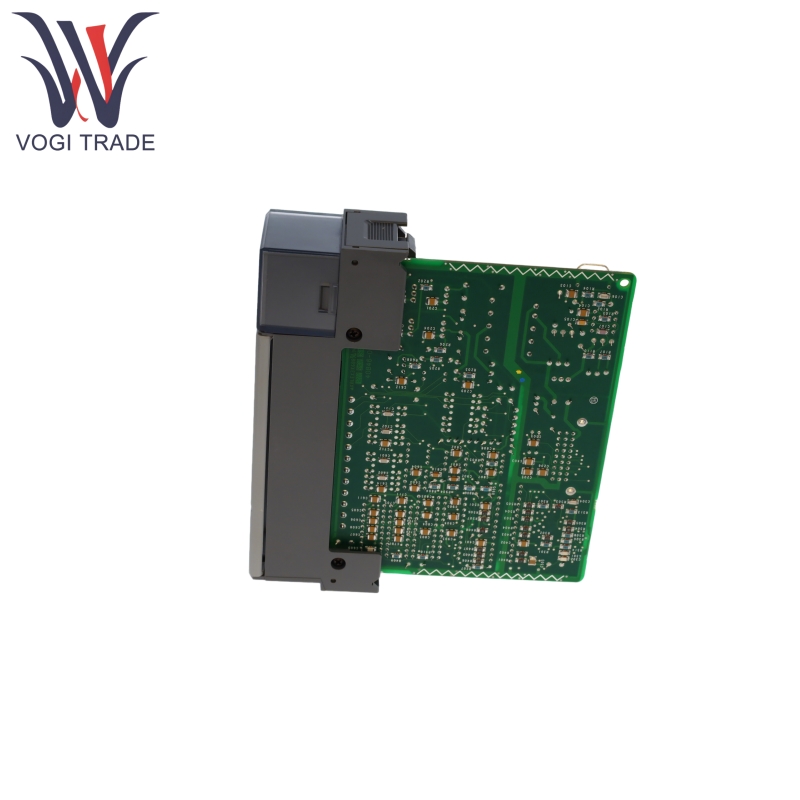

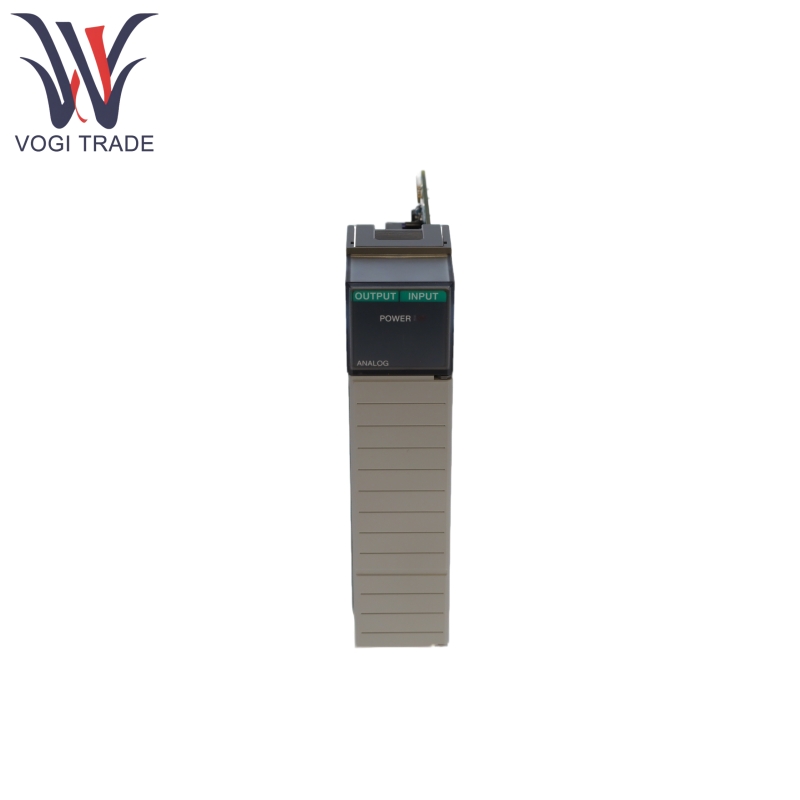

Allen Bradley 1746-NIO4I possiede due canali di input e due canali di uscita che sono sia per l'analisi che per il controllo delle informazioni di analoga nelle applicazioni industriali. Il suo scopo principale è quello di modificare i valori analogici (corrente/tensione) in valori digitali (intero a 16 bit) ed è anche adatto per lavorare insieme ai PLC della serie SLC 500. È ampiamente utilizzato nel monitoraggio dell'automazione e negli scenari di controllo a circuito chiuso.

Invia richiesta

Descrizione del prodotto

Produzione	Allen Bradley
Numero modello	174467
Numero di ordinazione	174467
Catalogare	SLC 500
Paese di origine	Svizzera
Codice HS	8538900000
Dimensione	14146cm
Peso	0,4 kg

Caratteristiche del prodotto

Allen Bradley 1746-NIO4i con 2 canali di ingresso differenziale che rendono possibile calibrare da interruttori di immersione alla corrente (4-20 mA, 0-20 mA) o in ingresso di tensione (1-5 V, 0-10 V), non isolato.

Allen Bradley 1746-Nio4i possiede 2 canali di uscita corrente, che ospitano 0-20 mA (intervallo normale) o 0-21ma (sovraccarico) e non sono isolati.

I canali di input Allen Bradley 1746-NIO4I includono ciascuno un filtro digitale gaussiano del 6 ° ordine con una frequenza di taglio da 10Hz per filtrare il rumore del segnale da 50/60Hz dalle linee di alimentazione. A 60Hz, la CMRR è ≥105dB, NMRR è ≥55dB.

Dopo un improvviso cambiamento nel segnale di ingresso, Allen Bradley 1746-NIO4i raggiunge il 95% del valore stabile entro 60 ms; La risposta del segnale di uscita è più veloce (raggiungendo il 95% in 2,5 ms).

Allen Bradley 1746-NIO4I supporta la comunicazione in tempo reale con il processore SLC 500, con un ciclo di aggiornamento dei dati di 512µs (tutti i canali elaborati in parallelo). Possono essere programmate funzioni come il ridimensionamento della gamma e il rilevamento eccessivo.

Principio di lavoro del prodotto

Allen Bradley 1746-NIO4i Flusso del segnale

Ingresso: i segnali del sensore (ad es. Corrente 4-20 mA) sono collegati al canale tramite terminali. Il tipo di segnale (corrente/tensione) è configurato tramite switch DIP, quindi filtrato e convertito in un numero intero a 16 bit tramite conversione A/D. Il risultato è memorizzato nella tabella di immagine di input del processore (indirizzo ad es. I: e.0, dove e è il numero di slot).

Output: il processore invia numeri interi a 16 bit tramite la tabella di mappatura di output (indirizzo ad es. O: E.0), che vengono convertiti in segnali correnti tramite la conversione D/A in attuatori (ad esempio, valvole).

Note di configurazione Allen Bradley 1746-NIO4I

Impostazioni di interruttore DIP: Switch 1 Controlla il canale di ingresso 0, Switch 2 Controlla il canale di ingresso 1 (ON = corrente, Off = Tensione).

Codice ID modulo: immettere 3201 durante la configurazione per identificare il tipo di modulo.

Cablaggio: utilizzare il cavo schermato con lo scudo a terra a un'estremità (ingresso collegato al telaio, uscita collegata al carico) ed evitare di funzionare parallelamente ai cavi ad alta tensione.

Parametro del prodotto

Il seguente dettaglio è per il modulo di combinazione analogica di Allen Bradley 1746-NIO4i.

Articolo	Ingresso corrente (ad es. 4-20MA)	Ingresso di tensione (ad es. 1-5V)	Output di corrente (ad es. 4-20MA)
Risoluzione	16 bit	16 bit	14 bit
Intervallo di input	Da -20 mA a +20Ma (normale) -30mA a +30Ma (massimo)	-10v a +10v (normale) ± 220 V (protezione da sovratensione)	0-20 mA (normale) 0-21ma (sovraccarico)
Impedenza di input	250	1 mm	0-500o
Precisione (a 25 ° C)	± 0,365% di fondo scala	± 0,284% di fondo scala	± 0,298% di fondo scala
Precisione (a 0-60 ° C)	± 0,642% di fondo scala	± 0,504% di fondo scala	± 0,541% di fondo scala
Risoluzione	1.22070µA/LSB	305.176 µV/LSB	2.56348µA/LSB
