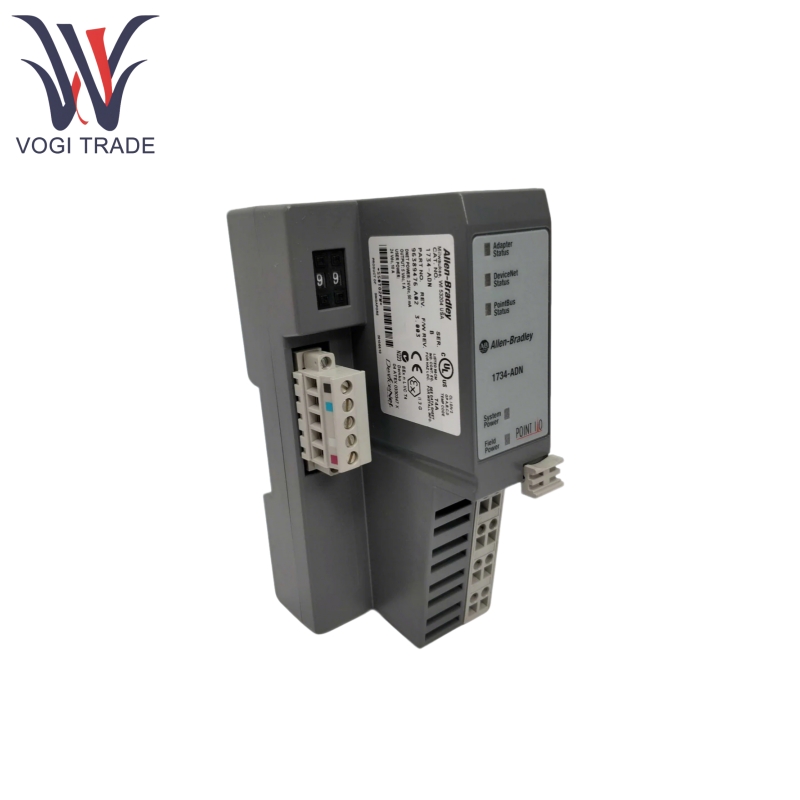

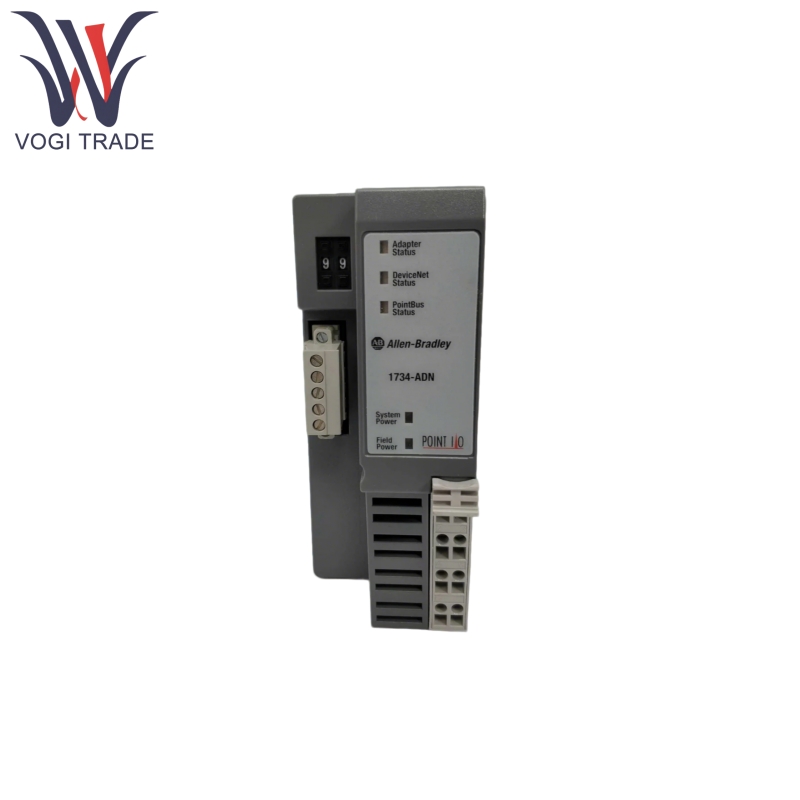

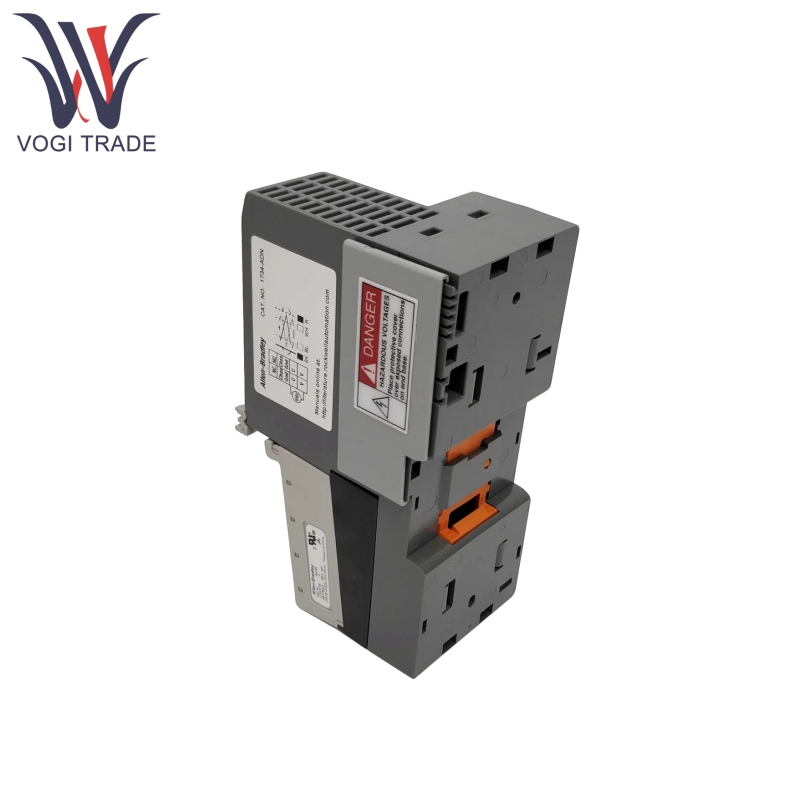

Allen Bradley 1734-ADN

Marchio: Allen Bradley
Descrizione: adattatore
CONDIZIONE: nuovo di zecca
Certificato: lettera di garanzia del rapporto di test COO
Garanzia: 1 anno
Inventario QTY: 4
Termina di pagamento: t/t
Porta di spedizione: Shenzhen
Allen Bradley 1734-ADN viene utilizzato principalmente per collegare i moduli I/O del punto a Devicenet Networks, consentendo la trasmissione e il controllo dei dati all'interno dei sistemi di automazione industriale. È adatto per scenari che richiedono un'espansione flessibile dei punti I/O e una rapida distribuzione dei sistemi di controllo industriali e supporta l'integrazione con sistemi di controllo come PLC, SLC e Logix.

Invia richiesta

Descrizione del prodotto

Produzione	Allen Bradley
Numero modello	1734-ADN
Numero di ordinazione	1734-ADN
Catalogare	-
Paese di origine	Svizzera
Codice HS	8473309000
Dimensione	1486 cm
Peso	0,4 kg

Caratteristiche del prodotto

Allen Bradley 1734-ADN funziona come un dispositivo slave nella rete Master Devicenet, supportando la comunicazione con il dispositivo principale tramite modalità pollici, strobi, cambiamenti di stato e ciclici.

Allen Bradley 1734-ADN opera come un dispositivo principale nel backplane di Pointbus, gestendo fino a moduli I/O a 63 punti (fino a 62 se la funzionalità ADR è abilitata), responsabile per l'acquisizione dei dati e l'emissione dei comandi.

Allen Bradley 1734-ADN non richiede la configurazione manuale dei parametri EDS, rileva automaticamente i moduli di backplane, assegna indirizzi, genera elenchi di scansione e mappe I/O dati (byte di supporto, parola, doppia parola o mappatura fissa), abilitando l'avvio rapido del sistema.

Dopo averlo abilitato tramite RSNetWorx per il software Devicenet, Allen Bradley 1734-ADN può assegnare sequenzialmente indirizzi ai moduli I/O backplane (a partire dal modulo più vicino all'adattatore e all'incremento).

Allen Bradley 1734-ADN supporta la configurazione automatica dei moduli di sostituzione (fornito che il modulo di sostituzione corrisponde alla chiave elettronica del modulo originale) e scarica automaticamente i parametri di configurazione del modulo originale.

Allen Bradley 1734-ADN supporta la rete Devicenet AutoBaud (rilevamento automatico della velocità di baud), compatibile con tassi di baud 125K, 250K e 500k, il tasso di baud predefinito per il backplane di Pointbus è 1 MBaud.

Allen Bradley 1734-ADN può ottenere la memorizzazione nella cache e l'inoltro dei dati attraverso un buffer di memoria interna, supportando la mappatura indipendente dei dati di input (3 buffer) e i dati di output (1 buffer).

Al momento del potenziamento, Allen Bradley 1734-ADN rileva automaticamente la memoria interna, gli indicatori di stato, per garantire la funzionalità hardware.

Allen Bradley 1734-ADN mantiene la tabella dei nodi efettati, la tabella dei nodi inattivi e la tabella di stato del nodo e le cause di guasto del modulo possono essere visualizzate tramite il software RSNetWorx.

Allen Bradley 1734-ADN supporta l'aggiornamento del codice di avvio e dell'applicazione tramite lo strumento ControlFlash per mantenere gli aggiornamenti funzionali.

Principio di lavoro del prodotto

Il dispositivo Master DeviceNet invia i dati di output al 1734-ADN tramite messaggi I/O, che viene archiviato nel buffer di output interno.

Il 1734-ADN, fungendo da dispositivo principale di PointBus, inoltra i dati di output al modulo I/O corrispondente.

Il modulo I/O invia i dati di input raccolti al 1734-ADN, che è memorizzato nel buffer di input interno.

Il 1734-ADN alimenta i dati di input sul dispositivo principale tramite la rete DeviceNet, completando un ciclo di dati.

Può generare rapidamente elenchi di scansione e mapping di dati utilizzando la modalità di avvio automatico, adatto per scenari di configurazione predefiniti.

Supporta la configurazione offline o online di parametri come la velocità di baud, l'indirizzo, l'elenco delle scansioni e la chiave elettronica utilizzando RSNetWorx per il software DeviceNet e supporta le regole di mappatura dei dati personalizzate.

Parametro del prodotto

Il seguente dettaglio è per l'adattatore Allen Bradley 1734-ADN.

Categoria	Parametri dettagliati
Requisiti di potenza	- Tensione di ingresso: nominale 24 V CC (intervallo 10-28,8 V DC) - Potenza Devicenet: 24 V DC (+4% Max 25 V DC) @ 30Ma Max - Output pointbus: 5 V CC ± 5% (4,75-5,25 V) @ 1A Max
Tassi di comunicazione	- Network Devicenet: 125K, 250K, 500K Baud (AutoBaud Supported) - Backplane Pointbus: 1MBaud (fisso)
Condizioni ambientali	-Temperatura di funzionamento: da -20 a 55 ° C (da -4 a 131 ° F) -Temperatura di conservazione: da -40 a 85 ° C (da -40 a 185 ° F) -Umidità relativa: 5-95% non condensando -Vibrazione: 5G @ 10-500Hz (conforme a IEC 68-2-6) - Shock: accelerazione di picco 30 g (operativa), accelerazione di picco 50g (non operativa)
Protezione e isolamento	- Protezione da sovratensione dell'ingresso: protezione della polarità inversa - Tensione di isolamento: 1250 V RMS (bus di potenza sul campo e altre parti)
Capacità del modulo I/O.	- Supporta moduli I/O fino a 63 punti (62 quando ADR è abilitato) - corrente totale non superiore a 1a (calcolata in base al consumo di energia del modulo, ad esempio 1734-IB4 è 75 mA per modulo)
Interfacce fisiche	- Connettore Devicenet: i supporti possono segnali alti/bassi, scudo, potenza (+v, -v) - Terminali: include la terra del telaio, l'ingresso comune, la tensione, ecc.
