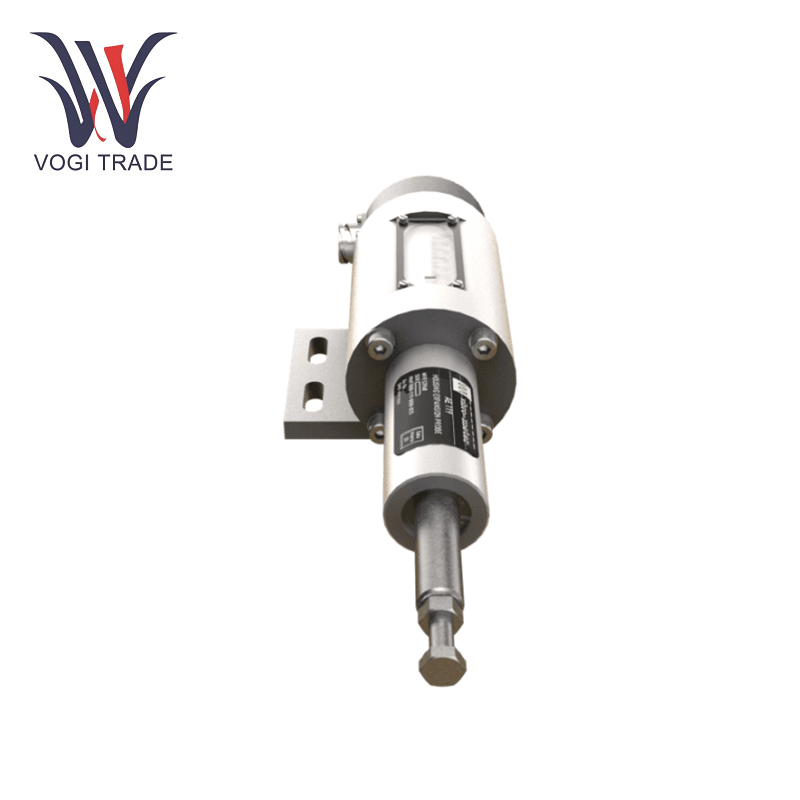

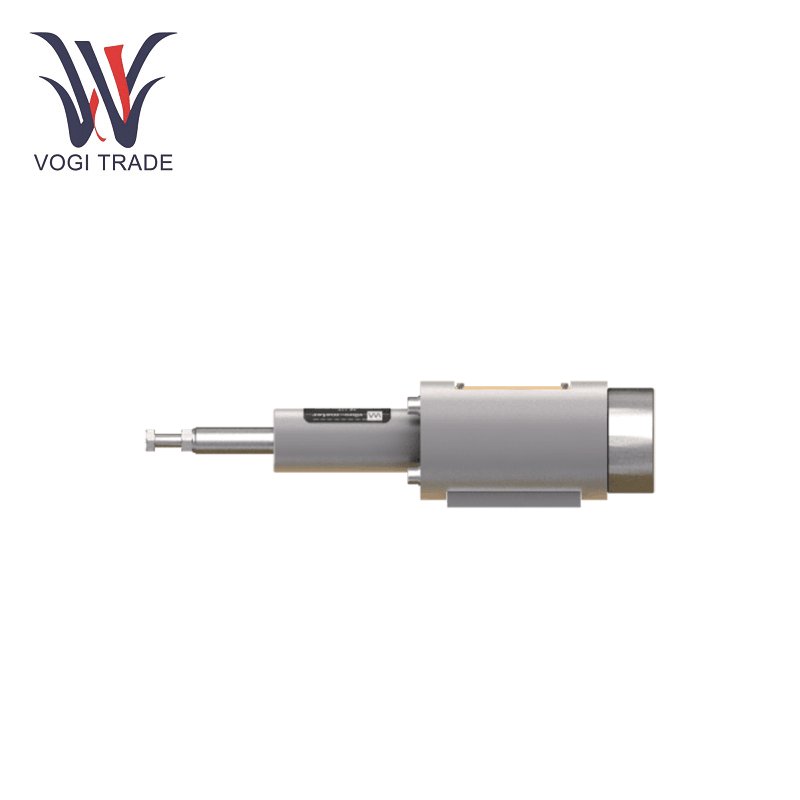

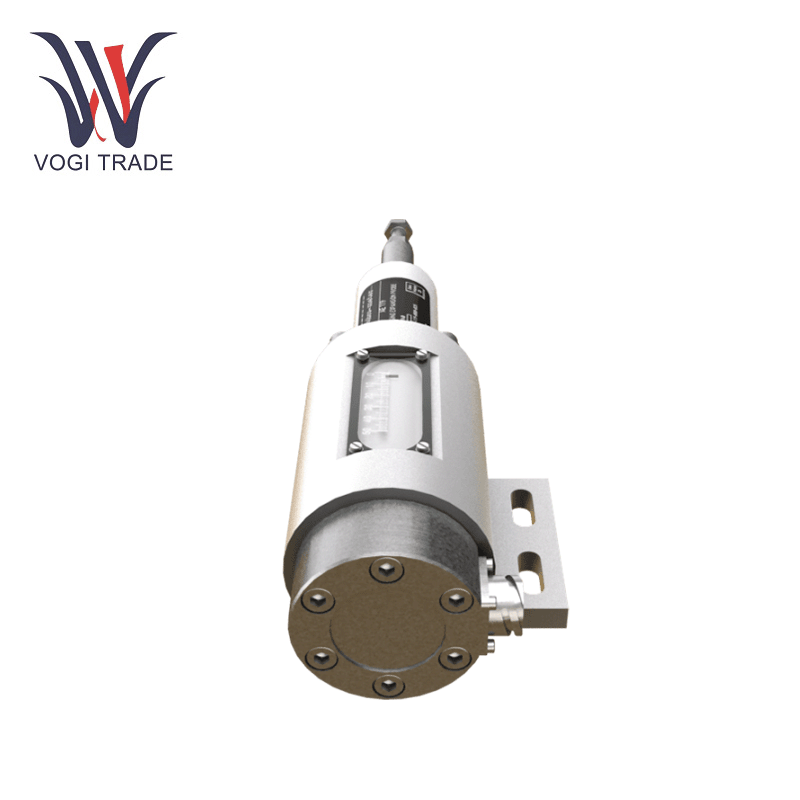

AE119 800-119-000-025

Parametri tecnici

Montaggio: il trasduttore è fissato mediante una flangia di montaggio e bulloni M10

Materiale: alluminio e acciaio inossidabile

Forze di molla F0, forza iniziale sulla molla quando l'asta di misurazione viene completamente estratta (corrispondente a 0 mm)

AE 119 Sonda di espansione abitativa - 50 mm: 30 N

Fmax, forza sulla molla quando l'asta di misurazione è completamente inserita (corrispondente a 50 o 100 mm)

AE 119 Sonda di espansione abitativa - 50 mm: 73 N

Tensione: da +20 a +32 VDC

Currente: 60 Ma nominale a 24 VDC (70 mA Max.)

Max. Resistenza al carico: 500 Ω

Risposta in frequenza • Elettrico: da 0 a 1000 Hz

Meccanico: da 0 a 5 Hz

Precisione

Linearità: <1% di FSD • Risoluzione: <0,05 ‰ di FSD

Riproducibilità: <0,05 ‰ di FSD

Deriva della temperatura

Su zero: ＜ 150ppm/° C di FSD

Sulla sensibilità: ＜ 150ppm/° C di FSD

Segnale di uscita

Segnale di corrente costante: da 4 a 20 mA

Posizione di avvio: regolato su 4 mA ± 0,15 mA (aste completamente inserita)

Posizione finale: regolata a 20 mA ± 0,3 mA (basta completamente estratta) (Nota: il trasduttore e il tubo di misurazione sono calibrati in fabbrica)

Caratteristiche chiave

L'AE119 800-119-000-025 combina la durabilità con la tecnologia di rilevamento avanzata per misurazioni precise:

Sensing di corrente elegante: utilizzando principi di corrente elevatore senza contatto, AE119 800-119-000-025 garantisce un funzionamento senza usura e un'elevata affidabilità. La sua uscita ad anello di corrente di 4-20 Ma supporta la trasmissione del segnale a lunga distanza con interferenza minima, anche in ambienti elettricamente rumorosi.

Progettazione modulare: disponibile in intervalli di misurazione 50 mm o 100 mm, la sonda può essere configurata per l'assemblaggio a sinistra o destra. La scala meccanica integrata semplifica la calibrazione e l'allineamento durante l'installazione.

Costruzione robusta: con un alloggiamento a prova di splash IP54 e un intervallo di temperatura da -40 ° C a +85 ° C, l'AE119 800-119-000-025 mantiene le prestazioni in cicli termici estremi e condizioni umide.

Scenari di applicazione

Monitoraggio della salute delle turbine a gas: in una centrale elettrica mediorientale, l'AE119 800-119-000-025 è stata installata su turbine SIMENS SGT-800 per monitorare l'espansione dell'involucro. Riflettendo anomalie della crescita termica, il sistema ha ridotto i tempi di inattività non pianificati del 18% attraverso gli avvisi di guasto precoci.

Monitoraggio del gap d'aria del generatore idroelettrico: in un impianto idroelettrico canadese, i sensori LS protetti dalla sonda dalla corrosione indotta dall'umidità misurando le lacune dello statore del rotore. Questa configurazione del sensore ha esteso la durata del 35% e una migliore precisione di misurazione.

Test del motore automobilistico: un produttore europeo ha utilizzato l'AE119 800-119-000-025 per convalidare le vibrazioni del blocco del motore durante i test di durabilità. La risposta in frequenza 0–5 Hz della sonda ha consentito l'analisi di riduzione del rumore conforme ISO 17025.
