ABE042204-042-100-011

Panoramica del prodotto

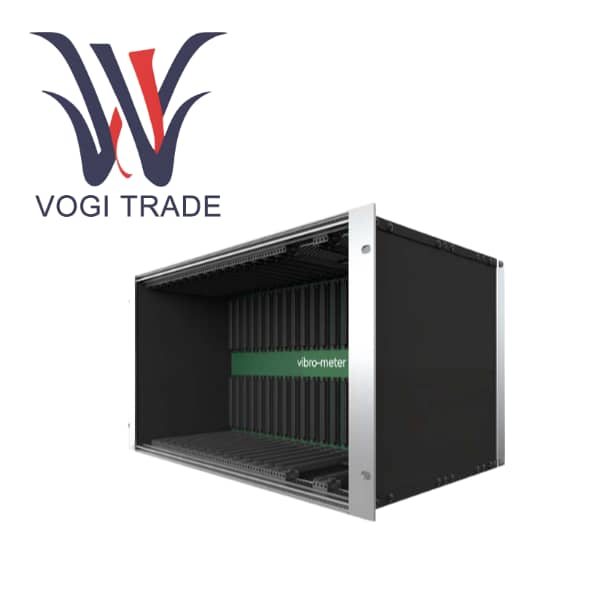

ABE042 204-042-100-011 è uno chassis industriale standard da 19 pollici con altezza 6U della serie Parker Meggitt VM600, progettato specificamente per applicazioni di protezione meccanica e monitoraggio delle condizioni di apparecchiature meccaniche rotanti. Il codice 204-042-100-011 in questo modello corrisponde alla configurazione standard nella tabella informazioni sull'ordine:

204 indica la categoria dello chassis del sistema VM600;

Il tipo 042 è chiaramente definito come ABE042. La differenza principale tra ABE042 e ABE040 è che la staffa di installazione si trova sul retro del telaio, il che è comodo per l'installazione in quadri elettrici con profondità limitata.

100-011 rappresenta solitamente la versione hardware di base. I dettagli specifici devono essere confermati insieme al codice ordine completo.

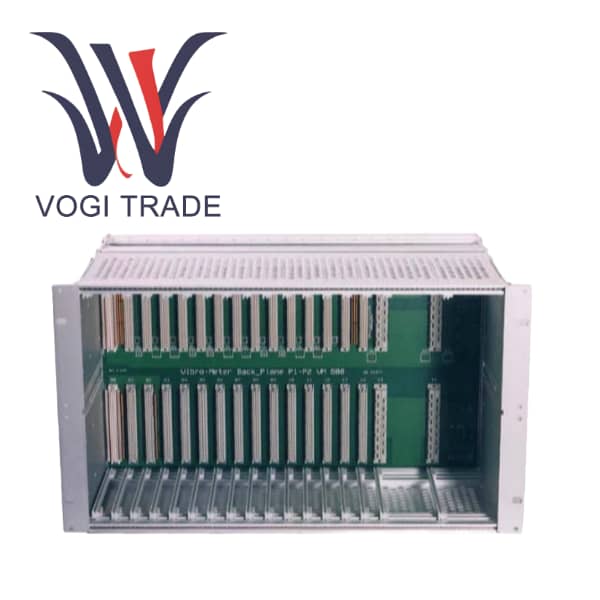

Lo chassis 204-042-100-011 stesso è una piattaforma backplane passiva, progettata per ospitare e interconnettere varie schede funzionali VM600 (come schede processore, schede ingresso/uscita, schede relè, ecc.) e per ottenere comunicazione dati ad alta velocità e distribuzione dell'alimentazione attraverso il bus VME integrato e il bus di segnale dedicato. ABE042 non è un dispositivo funzionante indipendente, ma lo "scheletro" e il "sistema nervoso centrale" dell'intero sistema di monitoraggio VM600.

Caratteristiche del prodotto

Modularizzazione ed elevata scalabilità

Gli utenti possono combinare in modo flessibile diversi tipi di schede VM600 in base alle proprie esigenze, come schede di protezione meccanica MPC4, schede di monitoraggio delle condizioni CMC16, schede relè RLC16, ecc., per creare un sistema che va dalla semplice protezione di una sola macchina al complesso monitoraggio di più unità.

Design industriale ad alta affidabilità

Il design robusto della struttura in alluminio può resistere agli urti e alle vibrazioni, rendendolo adatto a siti industriali difficili

Le opzioni di alimentazione ridondanti garantiscono un'alimentazione senza tempi di inattività nelle applicazioni critiche

Il monitoraggio integrato dell'alimentatore fornisce feedback in tempo reale sullo stato di salute dell'alimentatore attraverso il contatto pulito del relè

Integrità del segnale ottimizzata

Il bus backplane dedicato del segnale analogico trasmette direttamente il segnale originale del sensore dalla scheda di preelaborazione alla scheda I/O back-end, evitando la perdita di conversione attraverso il bus digitale e garantendo l'alta fedeltà dei segnali di vibrazione deboli.

Ingegneria e manutenzione convenienti

L'architettura con connettore anteriore e uscita posteriore presenta schede di elaborazione inserite dal lato anteriore e morsettiere I/O posizionate sul lato posteriore. Il cablaggio è pulito e la manutenzione è conveniente

I pannelli ciechi devono essere coperti e gli slot non utilizzati possono essere sigillati con pannelli ciechi standard per garantire la schermatura EMI e la gestione del flusso d'aria

La preconfigurazione di fabbrica può fornire un sistema "plug and play" completo, riducendo significativamente i tempi di messa in servizio in loco

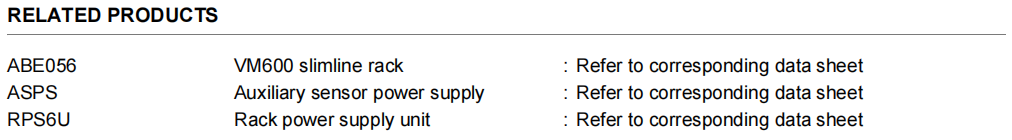

Confronto di prodotti simili ABE042 vs ABE040 vs ABE056
