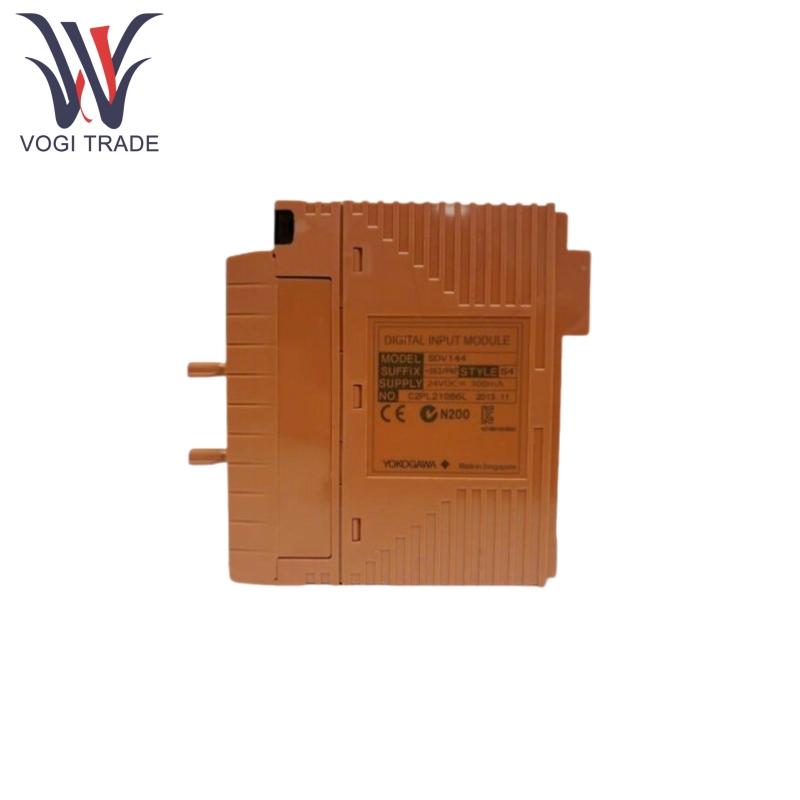

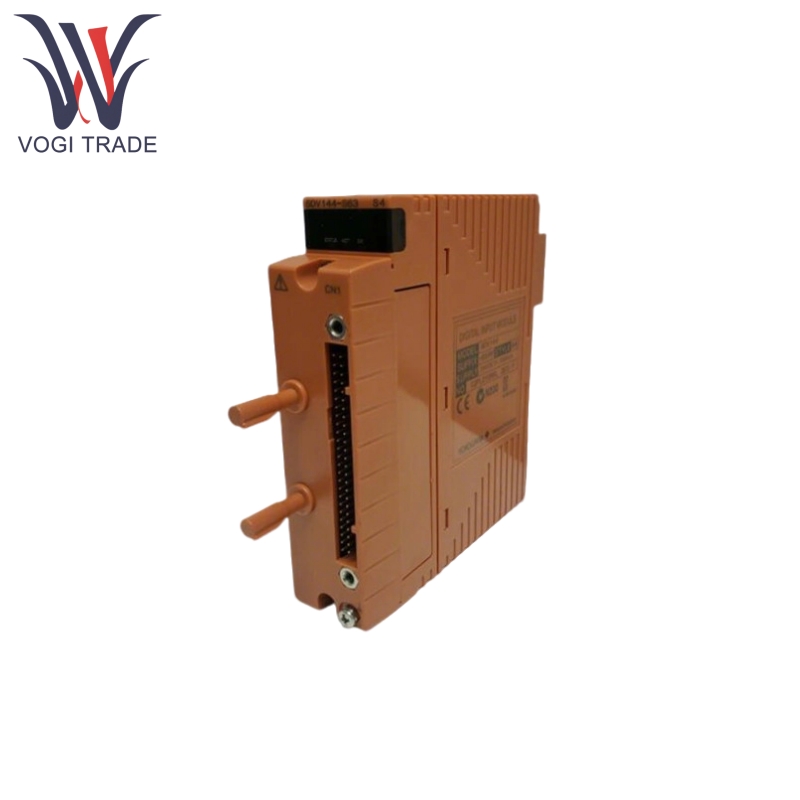

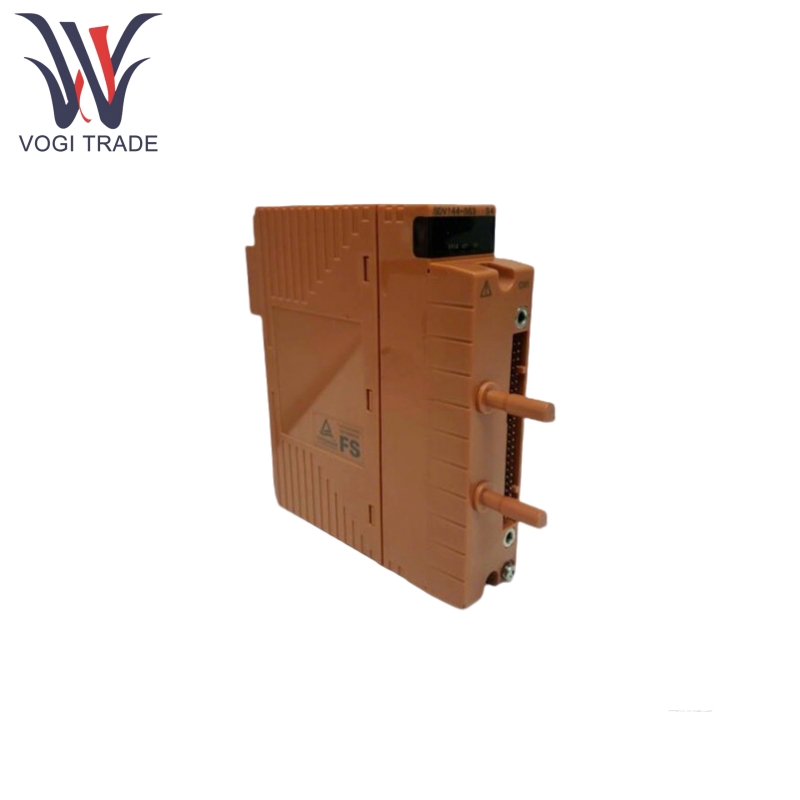

Marchio: YokogawaDescrizione: Modulo di input digitaleCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenYokogawa SDV144-S63 viene utilizzato principalmente per ricevere i segnali di contatto senza tensione sul campo e convertirli in segnali digitali riconoscibili di sistema per la trasmissione all'unità di controllo della sicurezza.
| Produzione |
Yokogawa |
| Numero modello |
SDV144 |
| Numero di ordinazione |
SDV144-S63 |
| Catalogare |
Fio |
| Paese di origine |
Giappone |
| Codice HS |
9032900090 |
| Dimensione |
14*14*4cm |
| Peso |
0,6 kg |
Caratteristiche del prodotto
Yokogawa SDV144-S63 ha input digitali a 16 canali con progettazione di isolamento a livello di modulo per evitare l'interferenza del segnale inter-canale.
Yokogawa SDV144-S63 può essere configurato in modalità di ridondanza doppia per migliorare l'affidabilità del sistema ed è adatto a scenari di alta sicurezza.
Yokogawa SDV144-S63 è conforme a ISA Standard G3 e ha un intervallo di temperatura operativa da -20 a 70 ° C, adattandosi ad ambienti industriali ad alta temperatura.
Yokogawa SDV144-S63 può essere dotato di un adattatore di interfaccia del cavo del segnale (codice suffisso “6”) per supportare la connessione dei cavi del segnale dedicati (ad es. AKB331) per semplificare il cablaggio di campo.
Yokogawa SDV144-S63 può essere facoltativamente codificato con l'opzione "/PRP" per evitare l'inserzione errata del modulo attraverso il meccanismo anti-mis-inserzione del cavo del segnale (cavo del segnale con opzione "/SDV144").
Yokogawa SDV144-S63 Supporta il rilevamento degli errori di cablaggio del campo (con componenti diagnostici SCB100/SCB110):
SCB100: per rilevare guasti a circuito aperto quando il segnale è normalmente "spento".
SCB110: per rilevare guasti di corto circuito quando il segnale è normalmente "acceso".
Prodotto usando il principio
Yokogawa SDV144-S63 può convertire i segnali di contatto senza tensione delle apparecchiature da campo in segnali digitali che possono essere elaborati dall'unità di controllo della sicurezza e la logica di lavoro specifica è la seguente:
Ricezione del segnale: l'azione di contatto dell'attrezzatura da campo (on/Off) cambia la resistenza del circuito di ingresso (su ≤ 1kΩ, OFF ≥ 100KΩ), il modulo riconosce lo stato del segnale rilevando la variazione di resistenza.
Conversione del segnale: il cambiamento di resistenza viene convertito in quantità digitale (0/1), che viene elaborata dal circuito interno e quindi trasmessa all'unità di controllo di sicurezza attraverso il cavo del segnale.
Ridondanza: in una configurazione a doppia ridondanza, i due moduli SDV144-S63 raccolgono i segnali in modo sincrono e l'unità di controllo della sicurezza confronta i due segnali per garantire che non si perdessero dati in caso di un singolo errore del modulo.
Diagnosi di guasti: se è necessario rilevare il corto circuito aperto o corto, è necessario collegare SCB100 (rilevare il circuito aperto quando OFF normale) o SCB110 (rilevare corto circuito quando normale) in serie tra l'attrezzatura di campo e il modulo e i risultati diagnostici vengono caricati insieme al segnale.
Parametro del prodotto
Di seguito è riportato il parametro di dettaglio Yokogawa SDV144-S63
| Categoria dei parametri |
Specifiche specifiche |
| Numero di canali di input |
16 canali (isolamento a livello di modulo) |
| Tipo di segnale di ingresso |
Segnale di contatto senza tensione (resistenza ≤ 1 kΩ sullo stato, resistenza ≥ 100 kΩ nello stato OFF) |
| Corrente di input |
6 mA ± 20% (con alimentazione esterno a 24 V cc, con ingresso 0 Ω) |
| Valutazione dei contatti |
24 V DC (+20%/-10%), corrente ≥ 10 mA |
| Requisito di alimentazione esterna |
24 V DC (+20%/-10%), capacità corrente 200 Ma |
| Tensione massima di ingresso istantanea |
30.0 in DC |
| Tempo di risposta input |
Massimo 40 ms |
| Resistere alla tensione |
2 kV CA tra il segnale di ingresso e il sistema per 1 minuto, 16 linee di ingresso collegate collettivamente |
| Consumo attuale |
290 Ma massimo (5 in DC) 140 Ma massimo (24 in DC) |
| Connessione esterna |
Cavo di segnale dedicato (AKB331), adattatore dell'interfaccia del cavo del segnale |
