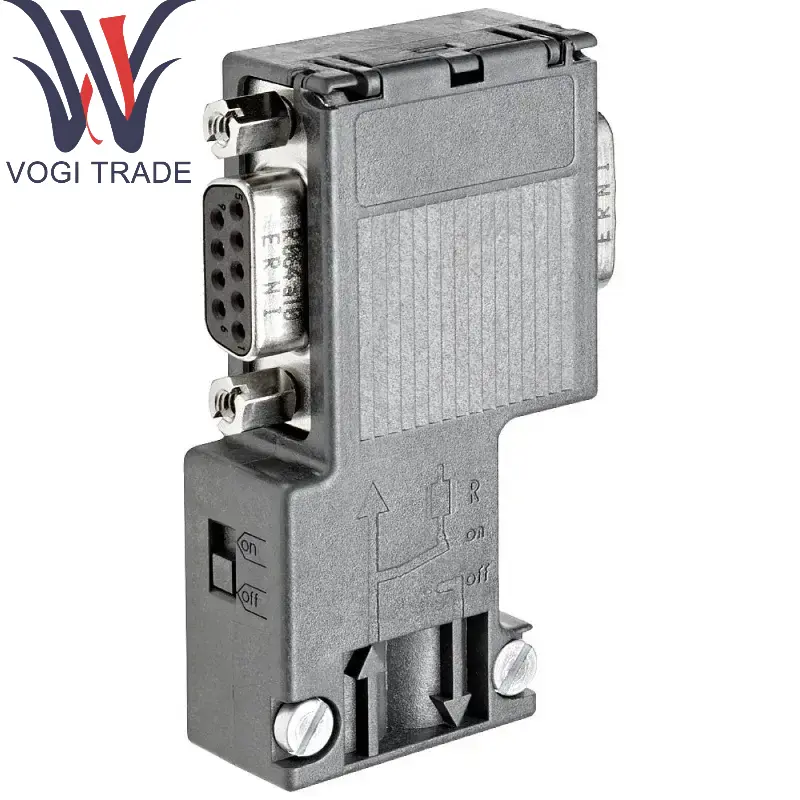

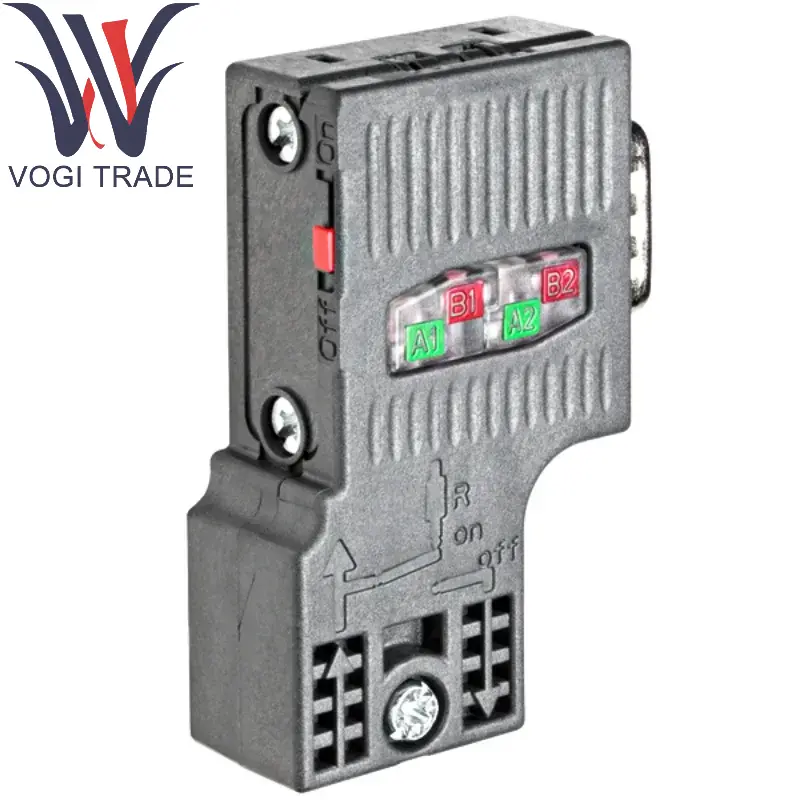

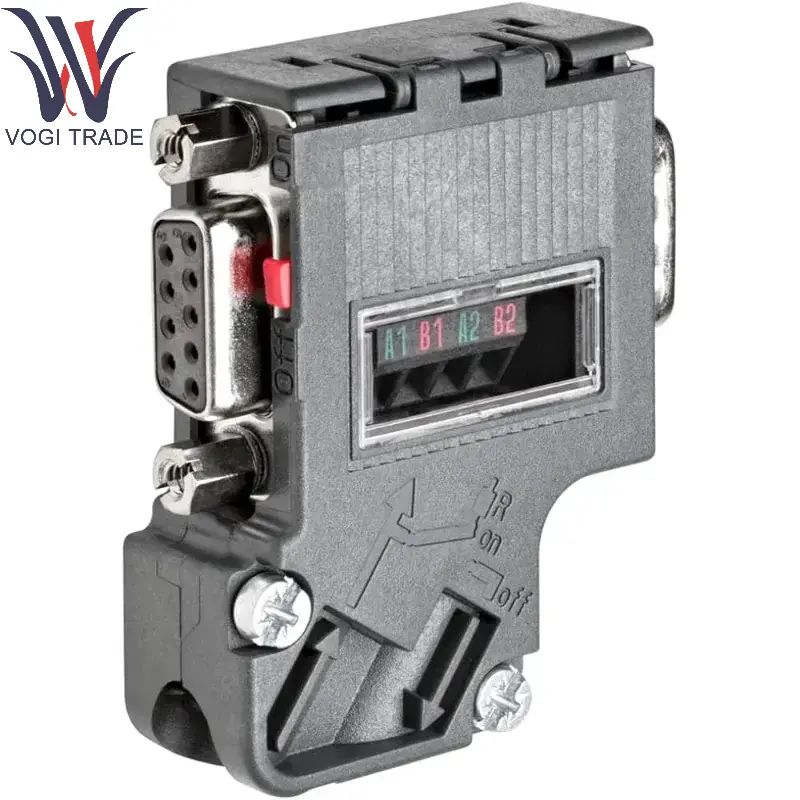

Marchio: SiemensDescrizione: connettore bus RS485CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 1Termina di pagamento: t/tPorta di spedizione: ShenzhenSiemens 6ES7972-0BB42-0XA0 DP SIMATIC, plug di connessione per profibus fino a 12 mbit/s con uscita cavo inclinato, 15,8x 54x 39,5 mm (WXHXD), terminando il resistore di isolamento, con precettacolo PG
| Produzione |
Siemens |
| Numero modello |
6ES7972-0BB42-0XA0 |
| Catalogare |
SIMATIC DP |
| Paese di origine |
Germania |
| Codice HS |
8538900000 |
| Dimensione |
1,58 cm × 5,4 cm × 3,95 cm |
| Dimensione di imballaggio |
3,58 cm × 7,4 cm × 5,95 cm |
| Peso |
0,034 kg |
Descrizione del prodotto
Tipo: connettore del bus
Progetto:
Outlet di cavo a 90 °: risparmia spazio ed è adatto per l'installazione compatta.
Porta di programmazione integrata (porta PG): Siemens 6ES7972-0BB42-0XA0 consente di collegare i dispositivi di programmazione senza arrestare la macchina, il che è conveniente per il debug e la manutenzione.
Scopo: Siemens 6ES7972-0BB42-0XA0 utilizzato per collegare cavi e dispositivi della rete DP Profibus.
Dettagli del prodotto
Parametri tecnici
Specifiche caratteristiche
Tipo di interfaccia Profibus DP (interfaccia sub-D a 9 pin)
Angolo di uscita cavo 90 ° gomito
La velocità di trasmissione dei dati supporta 9,6 kbps ~ 12 Mbps
La resistenza di terminazione può essere attivata mediante interruttore
Protection Class IP20 (uso indoor)
La compatibilità è conforme al profibus IEC 61158/EN 50170
Temperatura operativa -20 ° C ~ +60 ° C
Caratteristiche fisiche
Colore: di solito nero o grigio scuro.
Materiale: alloggiamento in plastica di fiamma, strato di schermatura in metallo.
Caratteristiche elettriche
Corrente massima: 500 Ma.
Aree di applicazione
Automazione industriale:
Interfaccia Profibus DP per la connessione SIMATIC S7-300/400/1500 PLC.
Connessione di rete per ET 200 Moduli I/O distribuiti, convertitori di frequenza, HMI e altri dispositivi.
Scenari chiave:
Linee di produzione che richiedono programmazione o diagnosi online.
Installazione di armadietti elettrici limitati dallo spazio.
Installazione e usa le istruzioni
Metodo di cablaggio:
Collegare il cavo Profibus tramite interfaccia sub-D a 9 pin.
La resistenza al terminale deve essere attivata per l'apparecchiatura terminale (interruttore impostato su "ON").
Nota:
La resistenza terminale deve essere utilizzata ad entrambe le estremità della rete.
Evita il raggio di flessione dei cavi troppo piccola.
Vantaggi e caratteristiche
Affidabilità: design originale di Siemens per garantire la stabilità della rete di profibus.
Convenienza: la porta PG integrata supporta una messa in servizio rapida e riduce i tempi di inattività.
Compatibilità: supporta ampiamente i dispositivi Profibus Siemens e di terze parti.
