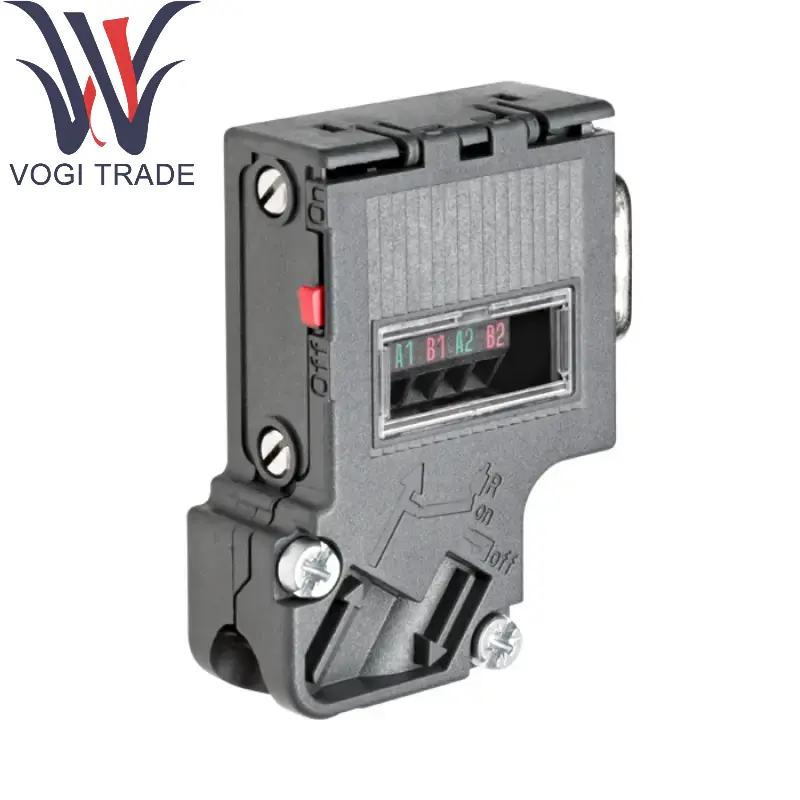

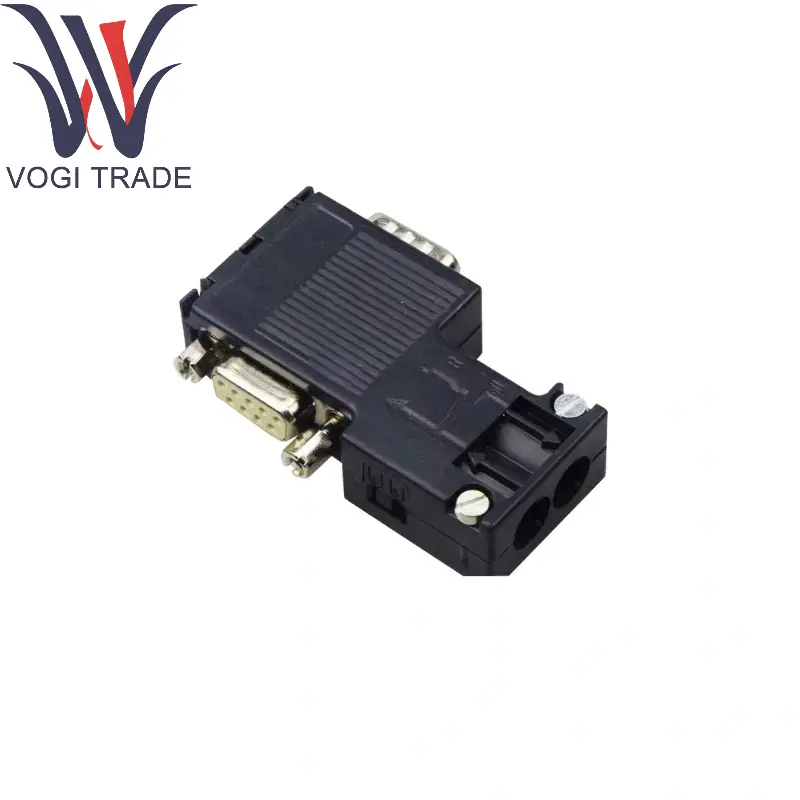

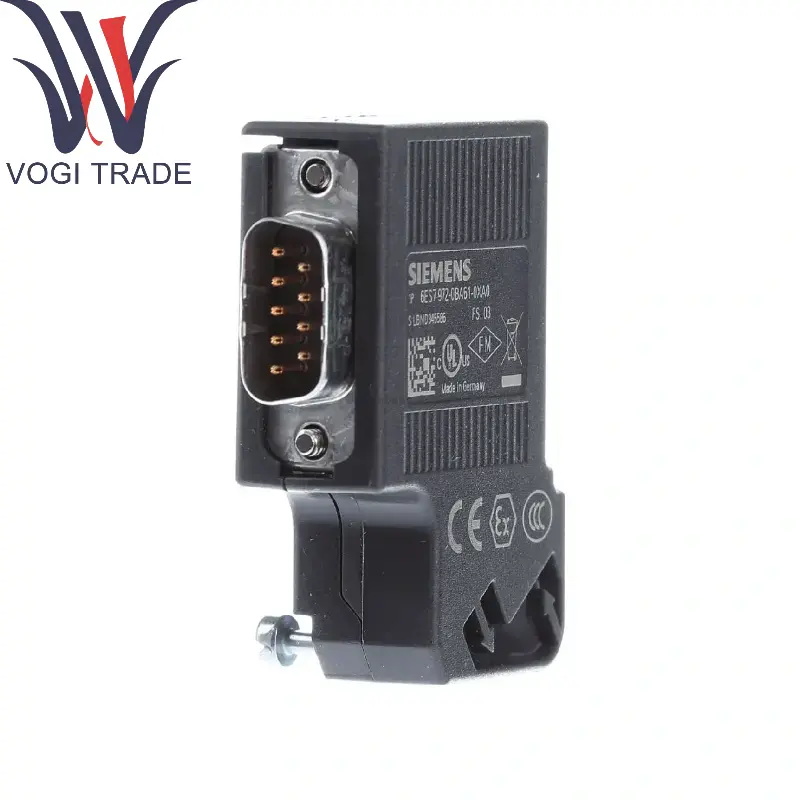

Marchio: SiemensDescrizione: connettore bus RS485CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 1Termina di pagamento: t/tPorta di spedizione: ShenzhenSIEMENS 6ES7972-0BA61-0XA0 DP SIMATIC, plug di connessione per profibus fino a 12 mbit/s outlet cavo a 35 gradi, metodo di spostamento dell'isolamento FastConnect, senza socket PG
| Produzione |
Siemens |
| Numero modello |
6ES7972-0BA61-0XA0 |
| Catalogare |
SIMATIC DP |
| Paese di origine |
Germania |
| Codice HS |
8538900000 |
| Dimensione |
1,58 cm × 5,4 cm × 3,95 cm |
| Dimensione di imballaggio |
3,58 cm × 7,4 cm × 5,95 cm |
|
|
0,029 kg |
Descrizione del prodotto
Funzione:
Siemens 6ES7972-0BA61-0XA0 utilizzato per collegare i dispositivi DP Profibus (come PLC, HMI, Drive, ecc.) A RS485.
Siemens 6ES7972-0BA61-0XA0 Fornire resistori del terminale (commutabile per interruttore) per garantire la stabilità della trasmissione del segnale.
Interfaccia di programmazione integrata (interfaccia PG) per l'accesso diretto alla rete tramite dispositivi di programmazione (come l'adattatore Siemens PG o PC).
Caratteristiche del design:
Design plug-in: supporta l'installazione e la rimozione rapidi.
Collegamento dello scudo: terminale di messa a terra dello scudo integrato per ridurre l'interferenza elettromagnetica (EMI).
Tasso di trasmissione dei dati: supporta la velocità standard di Profibus DP (da 9,6 da Kbps a 12 Mbps).
Parametri tecnici
Parametri ： Specifiche
Interfac ： Tipo 9-pin sub-D (femmina)
Protocollo di rete ： Profibus DP (conforme IEC 61158)
Resistore terminale ： Switchble (ON/OFF)
Numero massimo di nodi ： 32 (senza ripetitore)
Lunghezza del cavo (12 Mbps) ： 100 metri (con resistenza terminale)
Temperatura di funzionamento da -20 ° C a +60 ° C
Livello di protezione ： IP20 (uso interno)
Compatibilità ： Siemens S7-200/300/400/1200/1500, ecc.
Aree di applicazione
Automazione industriale:
SIEMENS 6ES7972-0BA61-0XA0 Utilizzato per collegare PLC (come S7-300/400), I/O distribuito (serie ET200) e altri dispositivi.
Siemens 6ES7972-0BA61-0XA0 Build Profibus DP Network per ottenere uno scambio di dati ad alta velocità tra i dispositivi.
Controllo del processo:
Collegare sensori, attuatori e sistemi di controllo in settori come il petrolio e l'industria chimica.
Produzione:
Automazione della linea di produzione (come produzione automobilistica, imballaggi alimentari).
Automazione dell'edificio:
Sistemi HVAC integrati, controllo dell'illuminazione, ecc.
Note
Resistenza al terminale: i connettori del bus ad entrambe le estremità della rete devono consentire la resistenza del terminale e i nodi intermedi devono essere disattivati.
Tipo di cavo: si consiglia di utilizzare una coppia intrecciata schermata (come Siemens 6XV1830-0EH10).
Requisiti di messa a terra: assicurarsi che lo strato di scudo sia messo a terra in un unico punto per evitare interferenze di rumore.
