Siemens 6ES7515-2TN03-0AB

Descrizione del prodotto

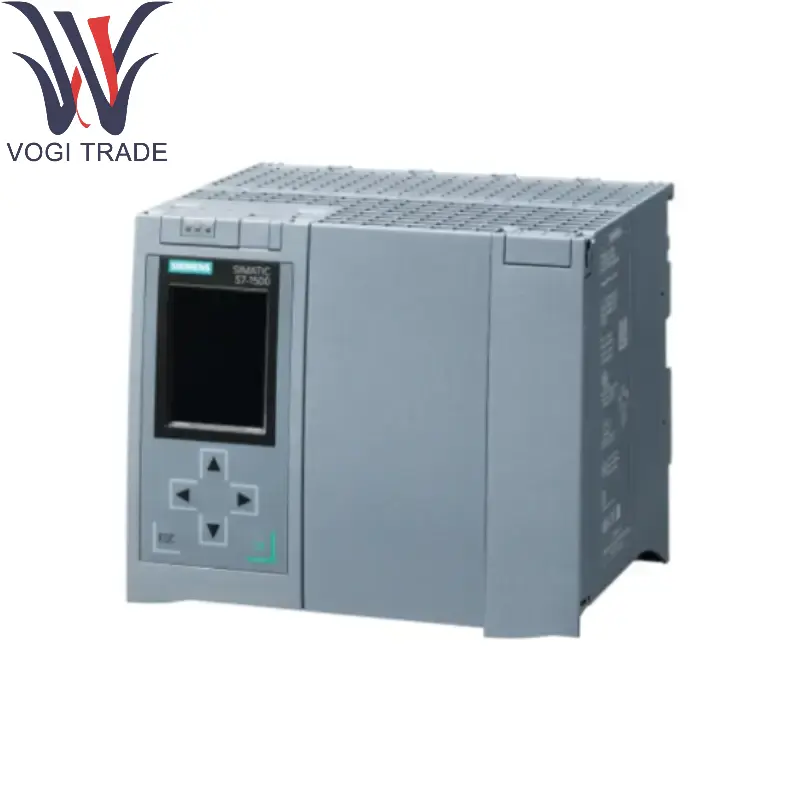

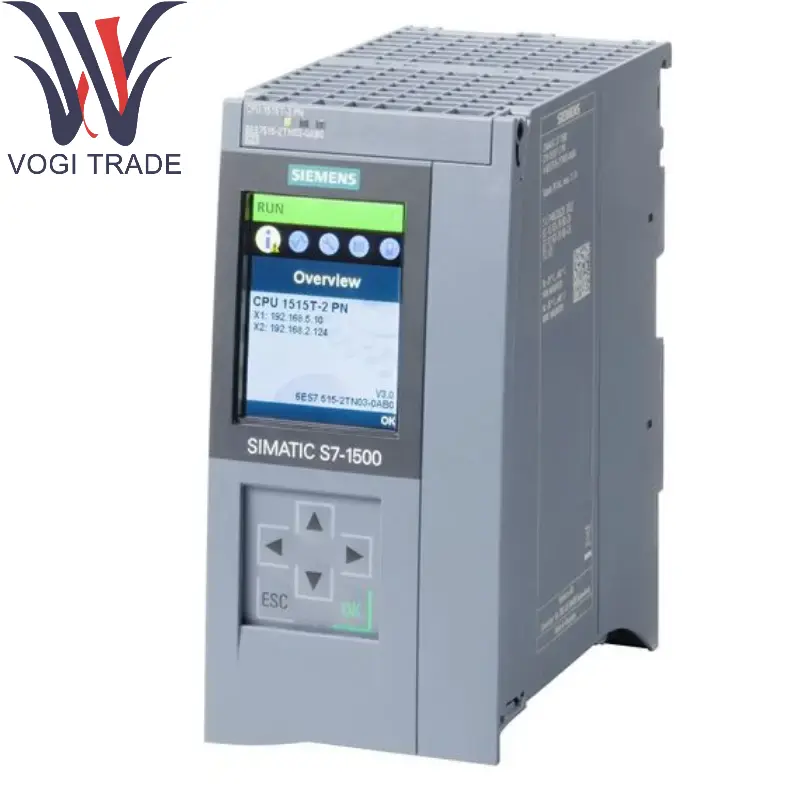

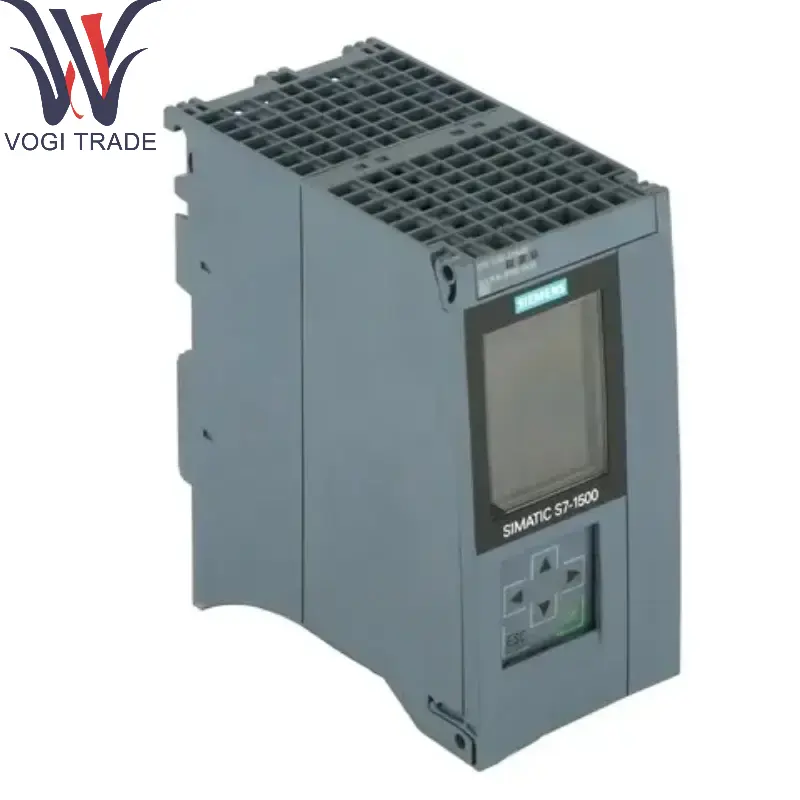

Siemens 6ES7515-2TN03-0AB è un modulo CPU ad alte prestazioni della serie SIMENS SIMATIC S7-1500, appartenente al modello PN CPU 1515-2.

Posizionamento: controller di fascia media, adatto a compiti di automazione complessi.

Caratteristiche core: Siemens 6ES7515-2TN03-0AB Supporto Comunicazione Profinet, potente potenza di elaborazione, memoria di grandi dimensioni, adatto agli scenari di controllo dell'automazione industriale.

Introduzione al prodotto

Caratteristiche chiave

Performance del processore:

Il tempo di esecuzione delle istruzioni BIT è di circa 1NS, supportando la logica ad alta velocità e le operazioni aritmetiche.

Configurazione della memoria:

Memoria di lavoro: 1 MB (per programma e dati).

Memoria di caricamento integrato: 8 Mb (espandibile tramite scheda di memoria simpatica).

Interfaccia di comunicazione:

Porta 2 × Profinet: supporto Gigabit Ethernet, inclusa la funzione IRT (isocrona in tempo reale), adatto a applicazioni in tempo reale come il controllo del movimento.

SIEMENS 6ES7515-2TN03-0AB Supporto OPC UA, TCP/IP, HTTP e altri protocolli.

Capacità di espansione:

Supportare fino a 32 moduli (inclusi I/O, moduli di comunicazione, ecc.).

Controllo del movimento:

La funzione di controllo PID integrato può essere collegata all'unità servo per un controllo preciso.

Ambiente di programmazione

Il software TIA Portal (totalmente integrato di automazione) è necessario per la configurazione e la programmazione, supportando più linguaggi, come SCL, LAD, FBD, ecc.

Dettagli del prodotto

Parametri tecnici

Tensione di alimentazione: 24 V DC (intervallo consentito 19.2V - 28,8 V).

Consumo energetico: il valore tipico è di circa 10 W (a seconda della configurazione).

Supporto I/O digitale: Siemens 6ES7515-2TN03-0AB può essere ampliato a migliaia di punti attraverso moduli di espansione.

Elaborazione analogica: richiede moduli analogici (come 6ES7531-7KF00-0AB0).

Livello di protezione: IP20 (deve essere installato nell'armadio di controllo).

Funzioni aggiuntive

Funzione diagnostica: Siemens 6ES7515-2TN03-0AB supporta la diagnosi a livello di modulo e la diagnosi di rete e può essere monitorato a distanza tramite il server Web.

Integrazione di sicurezza: può essere utilizzato con i moduli Fail-Safe per ottenere funzioni di sicurezza (come la modalità di sicurezza STOP).

Campi di applicazione

Produzione: linee di produzione automobilistica, macchinari per l'imballaggio, sistemi di montaggio.

Industrie di processo: controllo di processo nelle industrie chimiche e farmaceutiche.

Automazione della logistica: sistemi di deposito e smistamento, controllo del trasporto.

Gestione dell'energia: monitoraggio e programmazione di energia eolica e sistemi fotovoltaici.

Controllo del movimento: macchine utensili CNC, controllo collaborativo robot (sistema di azionamento richiesto).

Considerazioni sulla selezione

Requisiti di espansione: se sono richiesti ulteriori punti I/O o moduli di comunicazione (come Profibus, Rs485), è richiesto un acquisto aggiuntivo.

Scheda di memoria: Siemens 6ES7515-2TN03-0AB si consiglia di utilizzare la scheda di memoria SIMATIC SIMATICE SIEMENS (come 6ES7954-8LBXX-0AA0) per il backup del programma.

Requisiti di dissipazione del calore: assicurarsi che l'ambiente di installazione sia ben ventilato per evitare le prestazioni ad alta temperatura.
