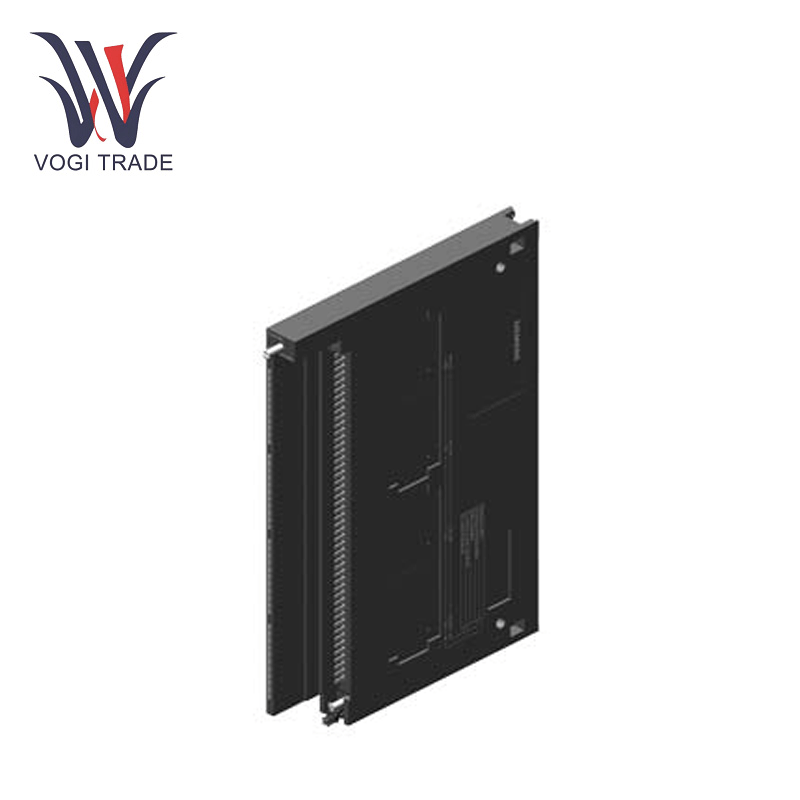

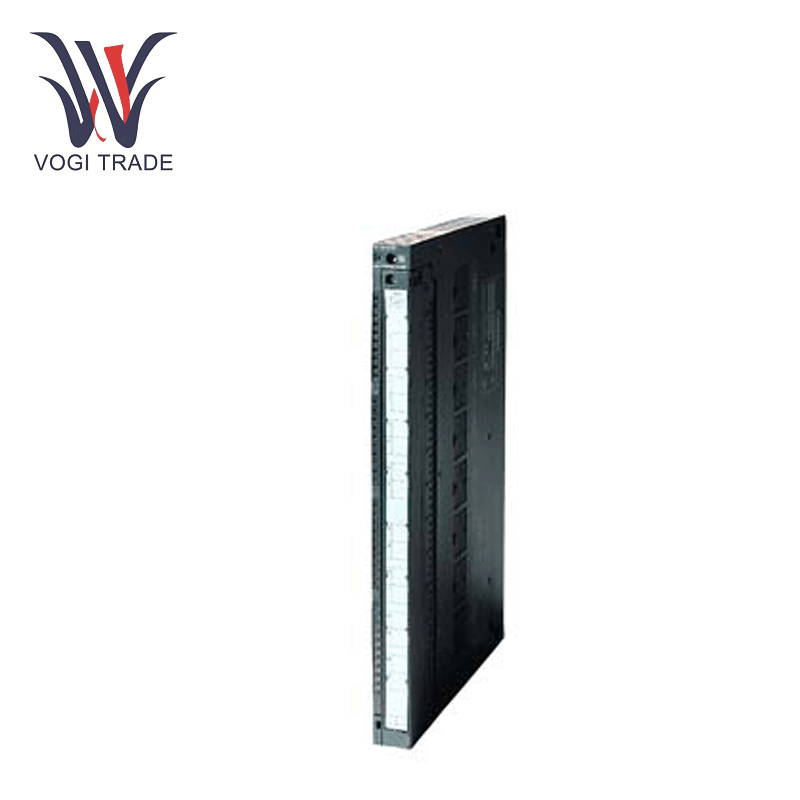

Siemens 6ES74310HH000AB0

Parametri tecnici

Tensione di carico L+

Valore classificato (DC): 24 V; Richiesto solo per la fornitura di trasmettitori a 2 fili

Protezione della polarità inversa: sì

Corrente di input

Dalla tensione di carico L+ (senza carico), max. : 400 Ma; per 16 trasmettitori collegati a 2 fili collegati, completamente controllati

Dal bus backplane 5 V DC, max. : 100 Ma

Perdita di potere

Perdita di potenza, tip. : 2 w

Ingni analogici

Numero di ingressi analogici: 16

Per la tensione/misurazione della corrente: 16

Tensione di ingresso consentita per ingresso di tensione (limite di distruzione), max: 20 V; 20 V CC permanente, 75 V CC per max. 1 s (fattore di servizio 1:20)

corrente di input consentita per l'input di corrente (limite di distruzione), max: 40 mA

Corrente di misurazione costante per trasmettitore di tipo resistenza, Tipo: 1,67 Ma

Caratteristiche chiave

Con una straordinaria versatilità e precisione, Siemens 6ES74310HH000AB0 è perfetto per i lavori di automazione.

Ingresso a 16 canali: ingressi analogici a 16 canali e risoluzione a 13 bit assicurano una misurazione precisa della tensione (± 10 V) e dei segnali di corrente (± 20 mA, 4–20 mA) per sensori e trasduttori．

Conversione rapida: tempo di conversione 20ms per il monitoraggio in tempo reale in linee di produzione ad alta velocità, come il sistema di dosaggio chimico o la macchina per l'imballaggio.

Installazione flessibile: il design non isolato allevia la connessione a Siemens S7-400 PLC e gli intervalli di input configurabili consentono l'uso con una varietà di tipi di sensori senza modifiche hardware.

Protezione dinamica di sovraccarico: offre un monitoraggio termico I²T che impedisce di surriscaldamento in condizioni di sovraccarico transitorio (fino a 1,8 × corrente nominale), supportando la vita a lungo termine in applicazioni ad alta richiesta, ad esempio il controllo del motore.

Attrezzatura compatibile

Siemens 6ES74310HH000AB0 in combinazione con il SIMATIC S7-400 sono il controller ideale per un gran numero di attività di automazione.

S7-400 PLCS: compatibile con CPU come 6ES74122XK050AB0 per il controllo centrale nei grandi sistemi di automazione, ad esempio acciaio o waterwork.

ET200 I/O distribuito: promuove la flessibilità in applicazioni decentralizzate, nelle linee di montaggio automobilistico o nei magazzini intelligenti, tagliando lo sforzo di cablaggio.

Alimentatori Sitop: i moduli possono essere utilizzati con 6EP13363BA00 per il segnale senza problemi a 24 V in presenza di rumore.

Scenari di applicazione

Siemens 6ES74310HH000AB0 fornisce un livello superiore di prestazioni in vari campi:

Produzione automobilistica: utilizzata per la supervisione dei sensori di pressione/temperatura dalle linee di creazione di auto a motore, rispettando la tolleranza di precisione.

Elaborazione chimica: record flowmeters e dati in tempo reale del sensore di pH per le modifiche automatizzate nei reattori batch.

Energia rinnovabile: è incorporato nei sistemi di controllo delle turbine eoliche per misurare le uscite del generatore e i parametri di accoppiamento della griglia.

Farmaceutici: monitora la temperatura e l'umidità nelle camere pulite mentre si producono vaccini, in conformità con GMP.
