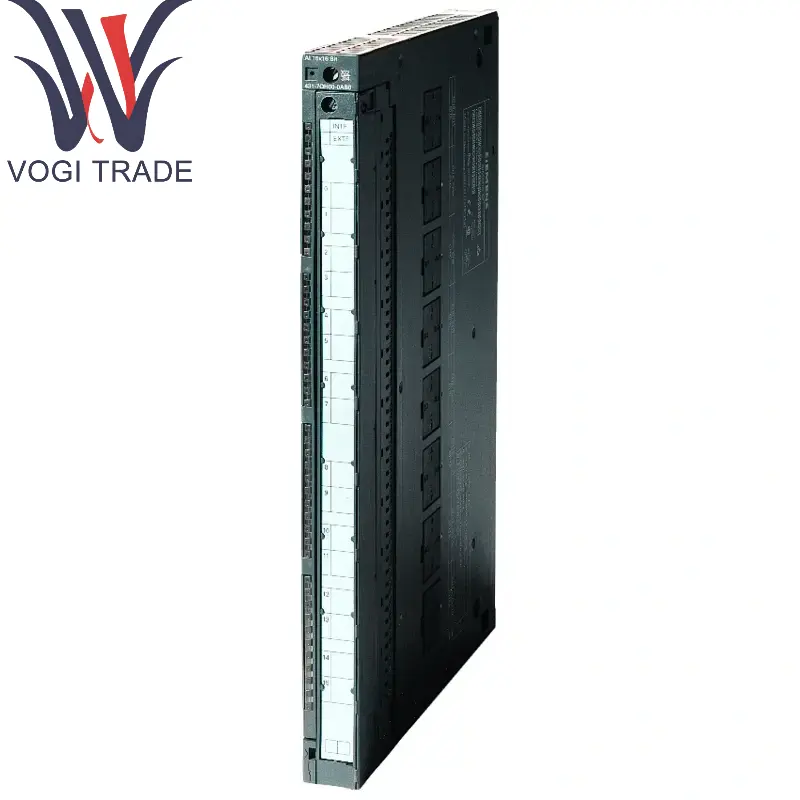

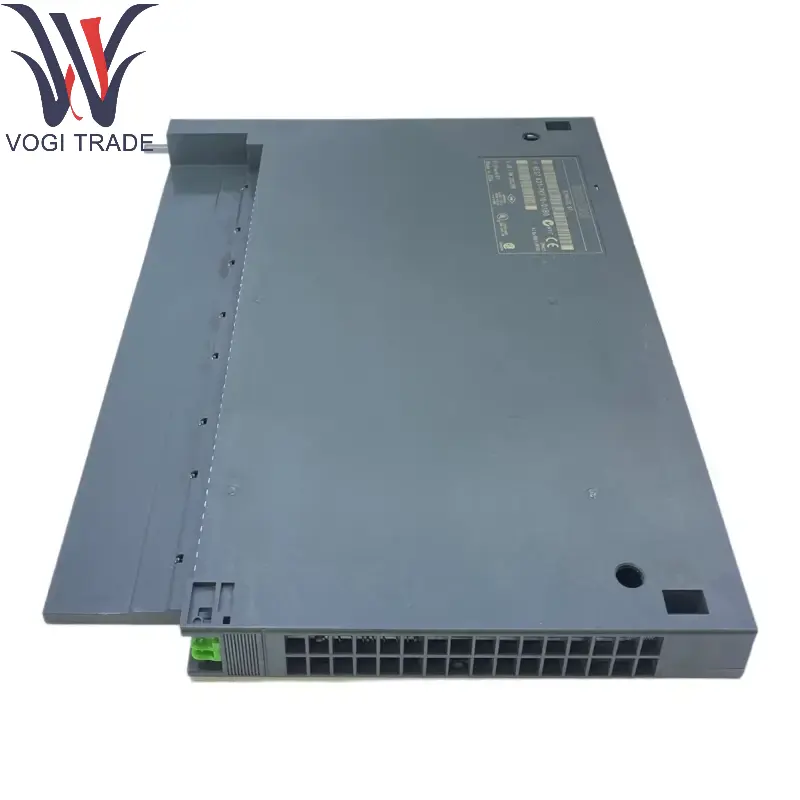

Siemens 6ES7431-7KF10-0AB0

Parametri tecnici

Numero di canali:

Ingresso analogico a 8 canali.

Tipo di segnale:

Tensione: ± 10 V, ± 5 V, ± 2,5 V, 0-10 V, ecc.

Currente: 0/4-20Ma, ± 20 mA

Resistenza: Siemens 6ES7431-7KF10-0AB0 supporta l'input di resistenza termica (RTD) o termocoppia (TC) (deve essere configurato).

Risoluzione:

16 bit (conversione ad alta precisione), supporta più tempi di integrazione per sopprimere l'interferenza.

Precisione:

± 0,1% fs (scala piena), valore tipico.

Isolamento:

Isolamento elettrico tra canali per migliorare la capacità anti-interferenza.

Interfaccia di comunicazione:

SIEMENS 6ES7431-7KF10-0AB0 Comunicare con CPU tramite bus backplane S7-400, supporto Profibus-DP o Profinet (deve essere abbinato al modulo di interfaccia corrispondente).

Alimentazione elettrica:

L'alimentazione del bus backplane (5 V DC), l'alimentazione del sensore esterno deve essere fornito separatamente.

Temperatura operativa:

Da 0 ° C a +60 ° C (standard industriale).

Funzione diagnostica:

SIEMENS 6ES7431-7KF10-0AB0 supporta il rilevamento della disconnessione, l'allarme over-range, l'indicazione dei guasti del modulo, ecc.

Dettagli del prodotto

Design modulare: può essere espanso in modo flessibile sul rack S7-400, supporta lo scambio a caldo (è necessario configurare il sistema ridondante).

Metodo di configurazione: impostazione dei parametri tramite il software PASSAGGIO 7 o TIA PORTAL.

Indicazione di stato a LED: lo stato di ciascun canale può essere visualizzato dalle luci a LED (come luci di indicatore verde/rosso).

Compatibilità: integrazione senza soluzione di continuità con altri moduli della serie S7-400 (come CPU, moduli di quantità digitale).

Aree di applicazione

Industria dei processi:

Monitoraggio della pressione, della temperatura e del flusso nelle industrie chimiche, petrolifere e gas.

Produzione:

Acquisizione del segnale del sensore analogico su linee di produzione (come tensione, controllo della posizione).

Gestione dell'energia:

Monitoraggio di tensione/corrente nei sistemi di alimentazione.

Automazione dell'edificio:

Elaborazione del segnale del sensore di temperatura e umidità nei sistemi di condizionamento dell'aria (HVAC).

Equipaggiamento di laboratorio:

Acquisizione dei dati dello strumento di misurazione ad alta precisione.

Riepilogo delle caratteristiche

Alta precisione: la risoluzione a 16 bit soddisfa severi requisiti industriali.

Versatile: supporta più tipi di segnale e riduce i requisiti del tipo di modulo.

Affidabilità: l'isolamento del canale e le funzioni diagnostiche migliorano la stabilità del sistema.

Flessibilità: adatto per sistemi I/O distribuiti (come ET 200M).
