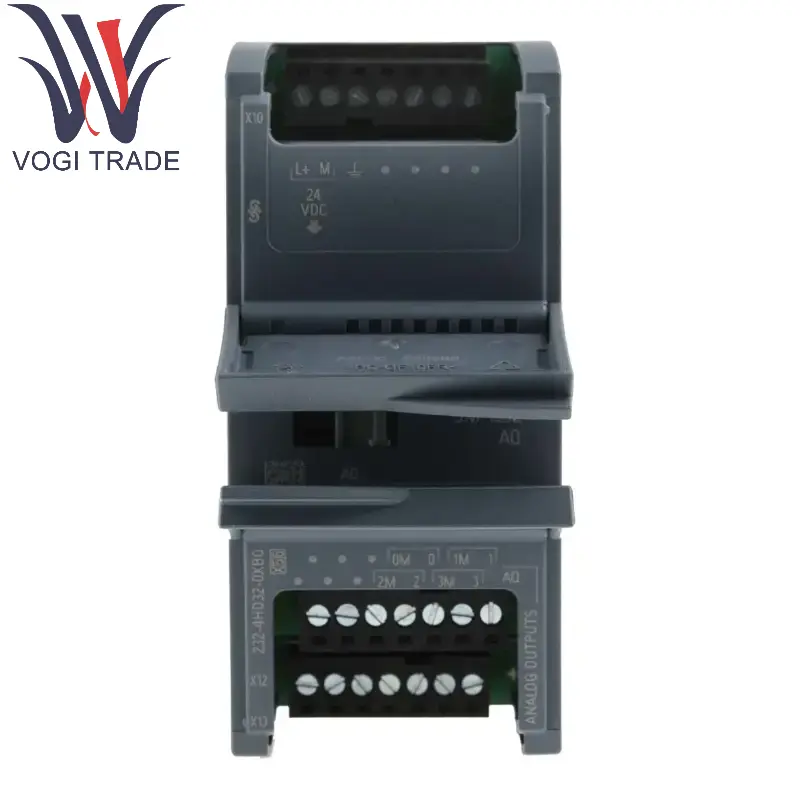

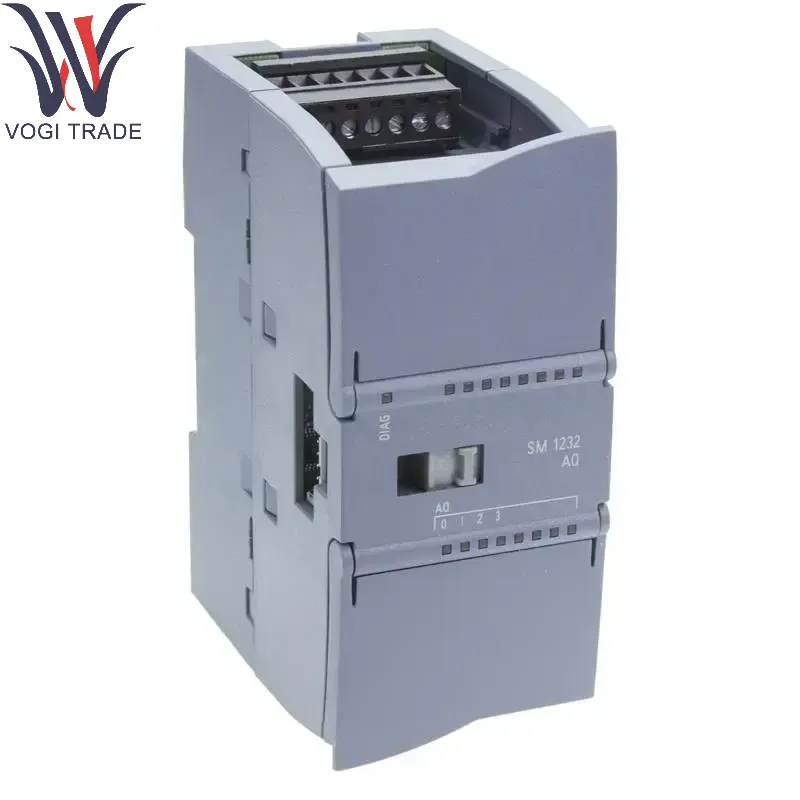

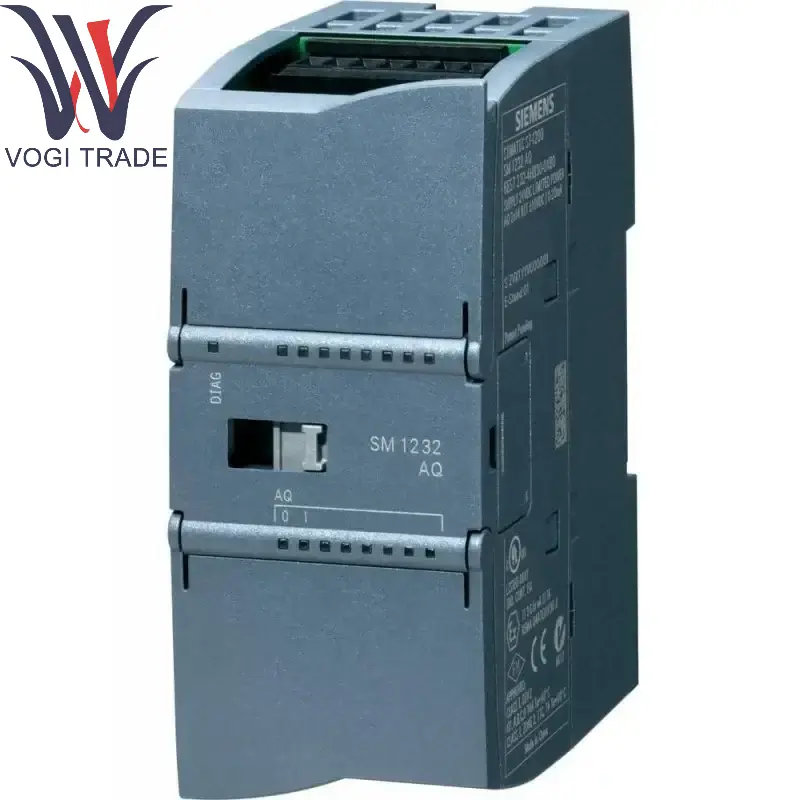

Marchio: SiemensDescrizione: uscita analogicaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 1Termina di pagamento: t/tPorta di spedizione: ShenzhenSiemens 6ES7232-4HD32-0XB0 SIMATIC S7-1200, uscita analogica, SM 1232, 4 AO, +/- 10 V, risoluzione a 14 bit o 0-20 MA/4-20 MA, risoluzione a 13 bit.
| Produzione |
Siemens |
| Numero modello |
6ES7232-4HD32-0XB0 |
| Catalogare |
SIMATIC ET 200SP |
| Paese di origine |
Germania |
| Codice HS |
8538900000 |
| Dimensione |
4,5 cm × 10 cm × 7,5 cm |
| Dimensione di imballaggio |
6,5 cm × 12 cm × 9,5 cm |
| Peso |
0,18 kg |
Parametri tecnici
Siemens 6ES7232-4HD32-0XB0 Caratteristiche chiave
Numero di canali: 4 uscite analogiche isolate.
Tipo di segnale:
Output di tensione: ± 10 V, 0 ~ 10 V, 1 ~ 5 V (programmabile)
Output di corrente: 0 ~ 20 mA, 4 ~ 20 mA, ± 20 mA (programmabile)
Risoluzione: 16 bit (incluso Bit di segno), output ad alta precisione.
Capacità di carico:
Uscita corrente: carico massimo 500 Ω
Uscita di tensione: carico minimo 1 kΩ
Precisione: ± 0,3% (su vasta scala).
Isolamento elettrico: isolamento tra canali e tra canali e bus backplane.
Larghezza del modulo: 35 mm (dimensione del modulo standard ET 200SP).
Alimentazione: alimentato dall'alimentazione del sistema o da 24 V DC esterno.
Comunicazione e configurazione
Compatibilità:
SIEMENS 6ES7232-4HD32-0XB0 supporta Profinet o Profibus-DP (è necessario utilizzare i moduli di interfaccia corrispondenti).
Integrazione senza soluzione di continuità con PLC come SIMATIC S7-1500 e S7-1200.
Strumento di configurazione: configurare i parametri tramite il software TIA Portal (Passaggio 7).
Altre caratteristiche
Funzione diagnostica: supporta la diagnosi dei guasti come corto circuito, rottura del filo e over-limit.
Swap hot: supporta la sostituzione del modulo durante il funzionamento (supporto del sistema richiesto).
Dettagli del prodotto
Design terminale: utilizza il modulo terminale con codice colore (BaseUnit) di ET 200SP per semplificare il cablaggio.
Indicatore LED: visualizza lo stato di ciascun canale (verde/rosso).
Condizioni ambientali:
Temperatura di lavoro: -20 ° C ~ +60 ° C
Livello di protezione: IP20 (deve essere installato in un mobile di controllo).
Aree di applicazione
Siemens 6ES7232-4HD32-0XB0 è ampiamente utilizzato negli scenari di automazione industriale che richiedono un controllo analogico ad alta precisione, come: ad esempio:
Controllo del processo: valvole di regolazione, controllo della velocità dell'inverter.
Produzione: sistemi di servo di guida, controllo della temperatura.
Gestione dell'energia: regolamentazione della produzione di energia.
Apparecchiatura di prova: uscita del segnale del sensore analogico.
