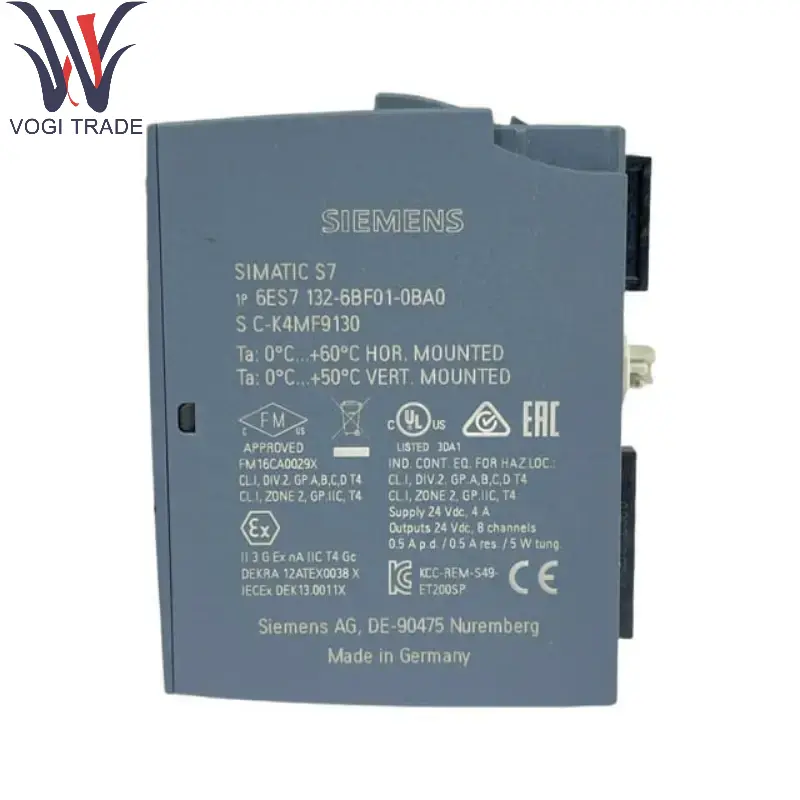

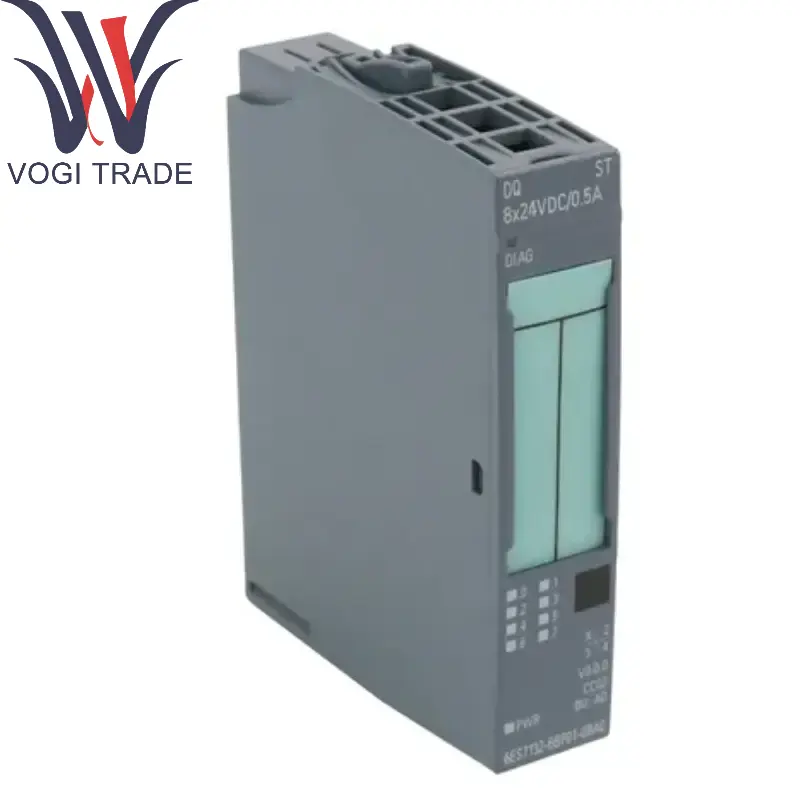

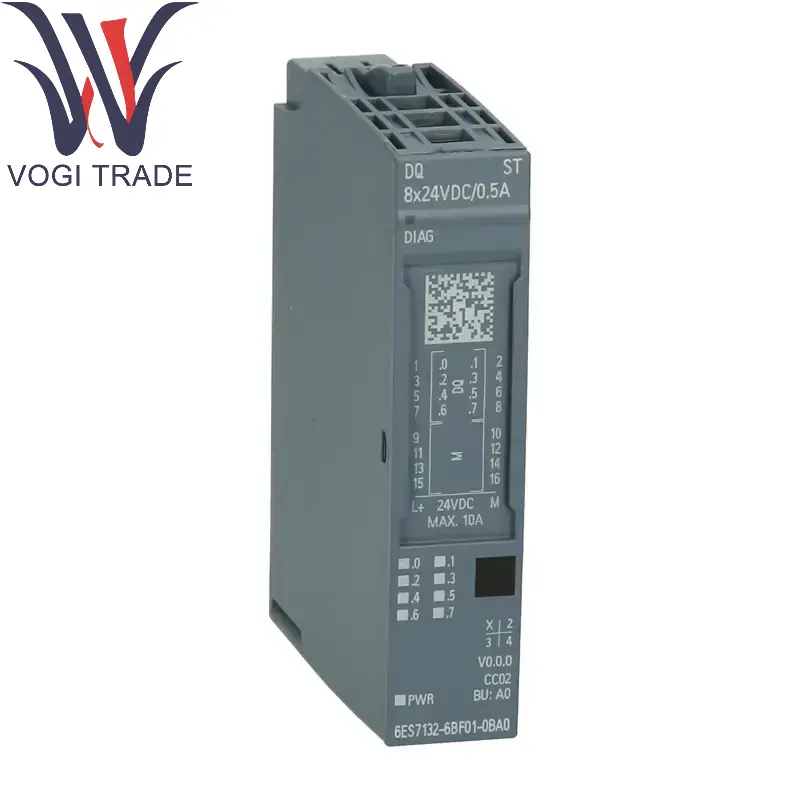

Siemens 6ES7132-6BF01-0BA0

Parametri tecnici

Caratteristiche elettriche

Tipo di output: transistor (Output di origine, P-MOSFET)

Tensione nominale: 24 V DC

Corrente nominale per canale: 0,5a

Corrente del modulo totale: 2A (totale di tutti i canali)

Gamma di impedenza di carico: 48Ω ~ 4KΩ

Metodo di isolamento: nessun isolamento tra canali, isolamento tra gruppi (8 canali per gruppo)

Comunicazione e configurazione

Bus compatibile: Profinet (collegato tramite ET 200SP Interface Module)

Strumento di configurazione: Passaggio 7 (portale TIA) / Importa file GSD

Tipo di modulo: alzabile a caldo

Caratteristiche meccaniche

Larghezza del modulo: 15mm (design compatto)

Metodo di cablaggio: cablaggio rapido tramite BaseUnit (BU), connessione a molla push-in supporto.

BaseUnit Matching: è richiesto il tipo di BU.

Funzione diagnostica

Siemens 6ES7132-6BF01-0BA0 supporta il rilevamento del corto circuito e il rilevamento della rottura del filo.

Le informazioni sui guasti possono essere visualizzate tramite PLC o HMI.

Caratteristiche del prodotto

Efficiente e compatto: 16 canali sono integrati in una larghezza di 15 mm, risparmiando spazio nell'armadio di controllo.

Espansione flessibile: il sistema ET 200SP supporta l'espansione modulare e può essere installato in modo misto con moduli digitali/analogici.

Alta affidabilità: risvegliabile a caldo, non sono richiesti tempi di inattività per la manutenzione.

Cablaggio semplificato: la progettazione di BaseUnit riduce i tempi di cablaggio e riduce i tassi di errore.

Aree di applicazione

Automazione industriale

Siemens 6ES7132-6BF01-0BA0 Controlla valvole per solenoid, cilindri, antipasti a motore, ecc. Su linee di produzione.

Guida dispositivi di segnale come luci e allarmi degli indicatori.

Controllo del processo

Controllo delle valvole per industrie come sostanze chimiche e trattamento delle acque.

Logistica e imballaggio

Sistemi di smistamento, controllo del nastro trasportatore.

Produzione automobilistica

Linee di montaggio, controllo delle apparecchiature periferiche robot.

NOte

Caricamento della corrispondenza: assicurarsi che la corrente di carico esterna non superi 0,5a/canale e che la corrente totale non supera 2a.

Misure di protezione: si consiglia Siemens 6ES7132-6BF01-0BA0 per aggiungere fusibili o diodi per proteggere i carichi induttivi (come le bobine di relè).

Condizioni ambientali: intervallo di temperatura operativa -20 ° C ~ +60 ° C, evitare un forte ambiente di interferenza elettromagnetica.
