Siemens 6DP1210-7BA

Marchio: Siemens
Descrizione: Modulo di ingresso analogico
CONDIZIONE: nuovo di zecca
Certificato: lettera di garanzia del rapporto di test COO
Garanzia: 1 anno
Inventario QTY: 4
Termina di pagamento: t/t
Porta di spedizione: Shenzhen

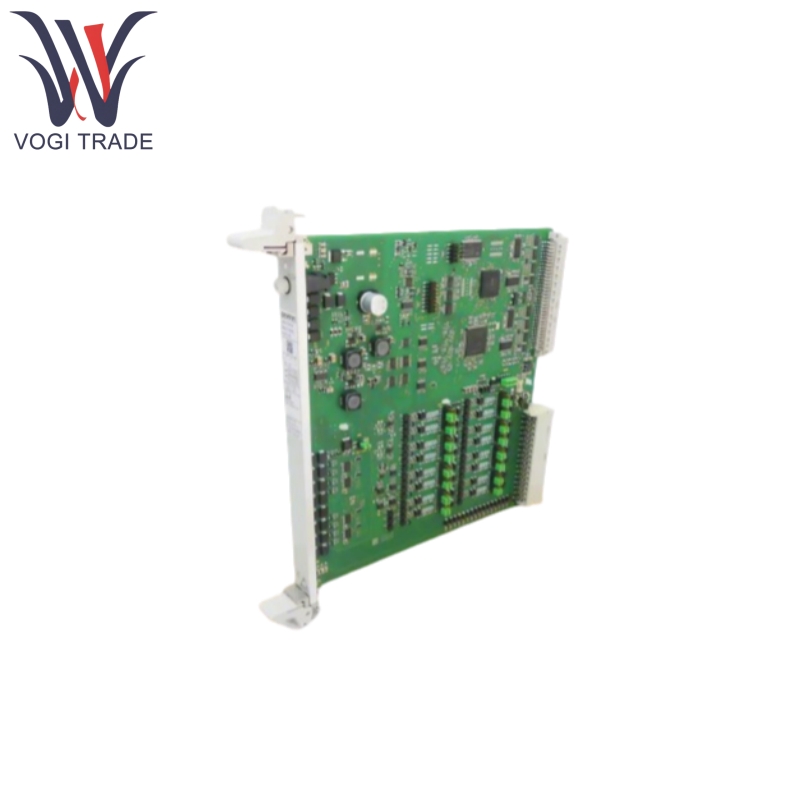

Siemens 6DP1210-7BA è il modulo di ingresso analogico a 8 canali ad alta precisione (AI) per il controllo del processo industriale, che supporta i tipi di segnale di tensione/corrente/resistenza/termocoppia/termistor ed è adatto alla raccolta di variabili di processo come temperatura, pressione e flusso. Progettato per un ambiente EMI elevato con forte capacità anti-interferenza e isolamento elettrico.

Invia richiesta

Descrizione del prodotto

Produzione	Siemens
Numero modello	6DP1210-7BA
Numero di ordinazione	6DP1210-7BA
Catalogare	-
Paese di origine	Germania
Codice HS	8473309000
Dimensione	14126 cm
Peso	0,4 kg

Caratteristiche del prodotto

I sensori di campo (ad es. PT100, 4-20 trasmettitori MA) sono collegati ai Siemens 6DP1210-7BA tramite il connettore anteriore (ad es. 6es7 392-1AJ00-0AA0).

Siemens 6DP1210-7BA filtra il segnale grezzo, lo amplifica, lo converte in A/D e produce un segnale digitale al PLC.

Siemens 6DP1210-7BA compensa automaticamente gli errori di temperatura sul connettore quando vengono inserite le termocoppie.

Siemens 6DP1210-7BA comunica con i controller PCS 7 (ad es. CPU 410/416) tramite Profibus DP o Profinet (modulo di interfaccia richiesto).

I messaggi di errore vengono segnalati alla CPU tramite un interrupt diagnostico, che innesca un allarme di sistema.

Funzioni del prodotto

Siemens 6DP1210-7BA presenta ingressi isolati a 8 canali, supporto del segnale, alta precisione, alta diagnostica e luci tecniche.

Input isolati a 8 canali:

Ogni canale è isolato indipendentemente elettricamente (tra canali e tra canali e backplane) per prevenire il crosstalk del segnale.

Tipi di segnale supportati:

Tensione: ± 10 V, ± 5 V, 1-5 V, 0-10 V.

Corrente: 0-20 mA, 4-20 mA (rilevamento del filo rotto supportato)

Resistenza: 2/3/4-wire (ad es. PT100, PT1000)

Termocoppies: J, K, L, N, E, S, R, T, U, B Tipo (con compensazione del freddo)

Elevata precisione:

Errore di base: ± 0,05% (corrente/tensione)

Drift di temperatura: <± 0,005%/k

Alta diagnostica:

Allarmi in tempo reale per la disconnessione del canale, la gamma eccessiva, il corto circuito e il guasto dell'hardware.

Supportare l'indicazione dello stato LED SF (errore del sistema).

Punti salienti tecnici:

Immunità: conformi agli standard EMC industriali IEC 61000-6-2/6-4, il filtraggio di input è configurabile (sopprime l'interferenza di frequenza industriale).

Hot-swapbable: supporta la sostituzione dei moduli durante il funzionamento (configurazione del sistema permettendo).

Supporto di ridondanza: configurabile come I/O ridondante (con controller ridondante).

Parametri del prodotto

I seguenti dettagli di Siemens 6DP1210-7BA.

Parametro	Specifiche
Tensione di alimentazione	24 V DC (alimentazione backplane)
Consumo energetico	1,5 W (valore tipico)
Risoluzione	16 bit (incluso Bit di segno)
Tempo di conversione	20 ms/canale (4-20 Ma)
Tensione di isolamento	Tra canali / apporta per canali: 4 kV AC
Temperatura operativa	-20 ° C a +60 ° C.
Valutazione della protezione	IP20 (solo montaggio del gabinetto)
