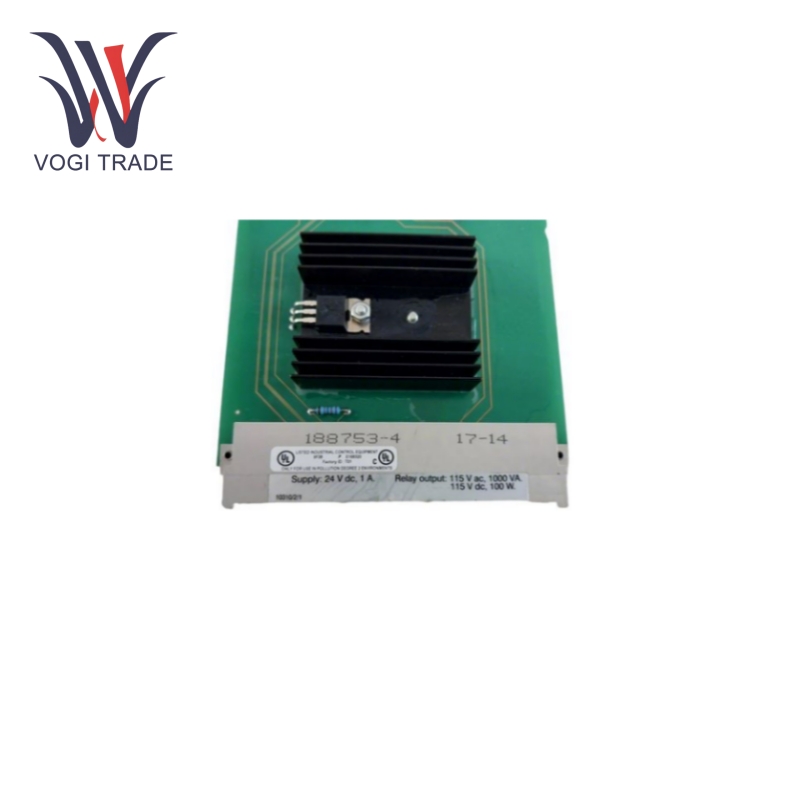

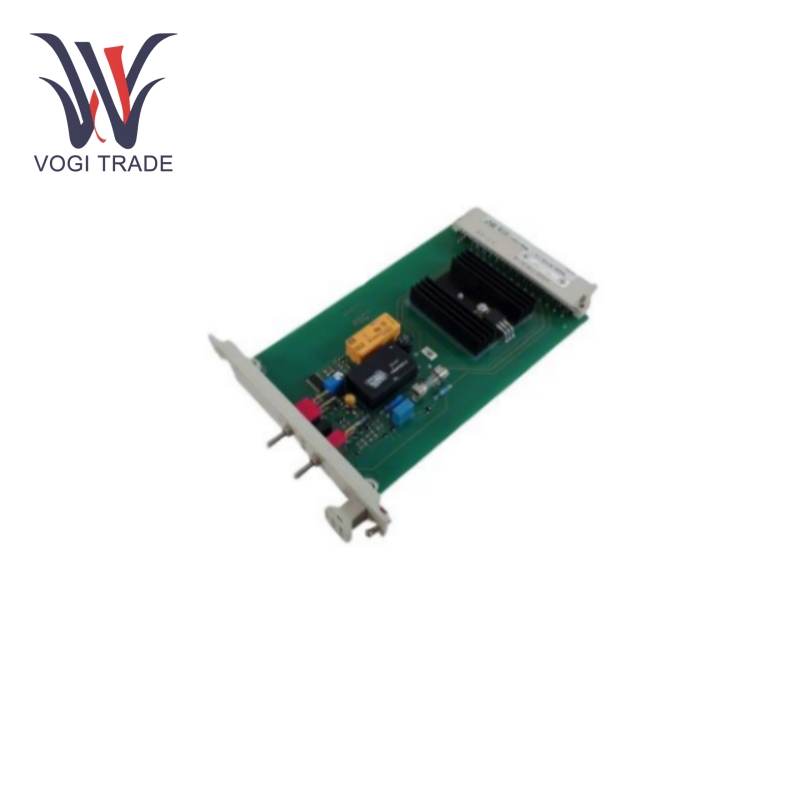

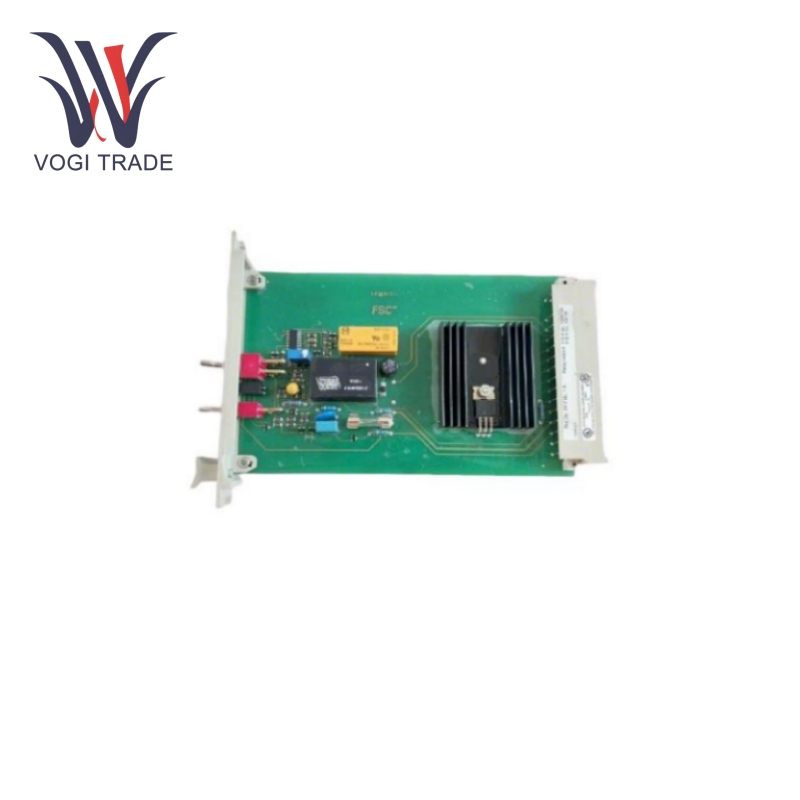

Honeywell 10310/2/1

Fornitura elettrica: Tensione di alimentazione CC - Non superiore a 30 V CC: la tensione di alimentazione non deve superare 24 V CC. La corrente di alimentazione non deve superare i 60 mA.

Combinazioni tensione-corrente in ingresso: sono presenti due tensioni in ingresso: 24 V e 110 V. Per 24 V, l'intervallo della tensione in ingresso è compreso tra 18 e 70 V CC e la corrente in ingresso è 1,1 mA a 24 V CC. Per 110 V, l'intervallo della tensione di ingresso è compreso tra 40 e 130 V CC e la corrente di ingresso è 2,5 mA a 110 V CC.

Parametri di messa a terra: La tensione di terra è -12 V CC, senza guasto di terra, e l'impostazione del guasto di terra è compresa tra 30 V e +125 V CC. La corrente di terra massima può essere impostata tra 5,5 mA (±1 mA) o 25,0 mA (±5 mA).

Uscita a contatto: La tensione di uscita massima è 115 V CC, la corrente di uscita massima è 2 A.

Contatti relè: La resistenza del contatto iniziale è 30 mohm; La corrente massima è 5 A; La tensione di commutazione massima è 250 V CC/250 V CA; Il carico di commutazione massimo è 100 W/1000 VA. La vita elettrica prevista è di 100.000 manovre, la vita meccanica prevista è di 200.000.000 di manovre

Funzione

Monitoraggio delle dispersioni verso terra: HONEYWELL 10310/2/1 è in grado di rilevare guasti a terra a 24 V CC, 48 V CC, 60 V CC o 110 V CC nel sistema, rilevando così con successo i pericoli elettrici.

Monitoraggio della connessione di terra: Monitoraggio continuo o intermittente della connessione di terra. In modalità intermittente, l'utente può impostare una frequenza di 1 Hz o 0,25 Hz, mentre per il monitoraggio visibile, il LED verde della modalità sulla parte anteriore del modulo lampeggerà alla frequenza selezionata. Ciò consente una facile conferma visiva che il monitoraggio è in corso.

Autotest: Può essere avviato manualmente o attivato dal circuito di ingresso o di feedback (RST 24 e RST 110) per l'autotest. Ciò verifica in modo affidabile l'integrità della funzione e migliora l'affidabilità dell'intero sistema. Reset: manualmente o applicando un segnale alto su RST 24 o RST 110 offre flessibilità per il funzionamento e la manutenzione del sistema.

Funzione di prova: Il dispositivo è in grado di autotestare la propria connessione di terra utilizzando un resistore da 1,5 kohm o un resistore da terra al pin 2, verificando rapidamente l'integrità del circuito di rilevamento.

Aree di applicazione

Automazione industriale: In diversi sistemi di automazione industriale, come gli impianti produttivi, viene utilizzato come dispositivo di monitoraggio e sicurezza; le sue funzioni fondamentali comprendono l'investigazione e la gestione della sicurezza elettrica attraverso apparecchiature e sistemi di distribuzione. Il rilevamento delle dispersioni verso terra degli alimentatori CC aiuta a prevenire incidenti elettrici e danni alle apparecchiature, in modo che i processi possano funzionare senza intoppi.

Distribuzione dell'energia: Nella rete di distribuzione, soprattutto nei sistemi di alimentazione in corrente continua, 10310/2/1 è particolarmente utilizzato per monitorare lo stato di isolamento del sistema. L'unità identifica rapidamente eventuali guasti a terra interni che si verificano e segnala all'operatore di avvisarlo in modo che la manutenzione possa essere eseguita tempestivamente, riducendo al minimo la possibilità di interruzioni di corrente o incendi elettrici.

Telecomunicazioni: Nelle stazioni base e nei data center delle telecomunicazioni in cui l'affidabilità dell'alimentazione è fondamentale, il prodotto monitora le dispersioni verso terra nei sistemi di alimentazione CC. Ciò a sua volta protegge le apparecchiature elettroniche sensibili dai guasti elettrici e garantisce il funzionamento ininterrotto dei servizi di comunicazione.

Sistemi di energia rinnovabile: Nei parchi solari ed eolici, HONEYWELL 10310/2/1 può essere utilizzato per monitorare i sistemi di generazione e distribuzione di energia CC. Aiuta a migliorare l'affidabilità e la sicurezza della generazione di energia rinnovabile e dell'integrazione nella rete attraverso il rilevamento rapido dei guasti a terra.
