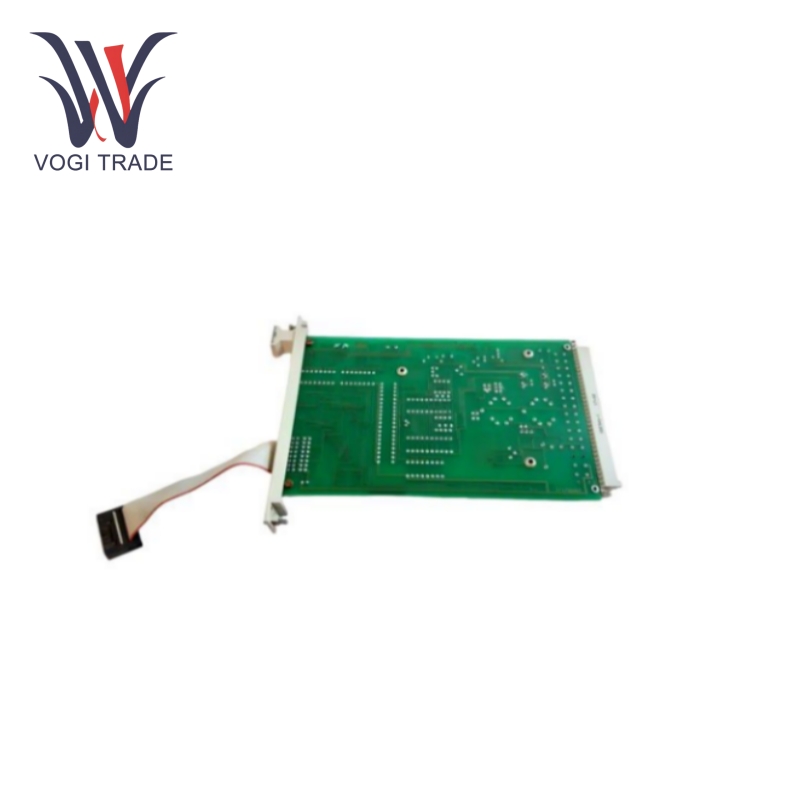

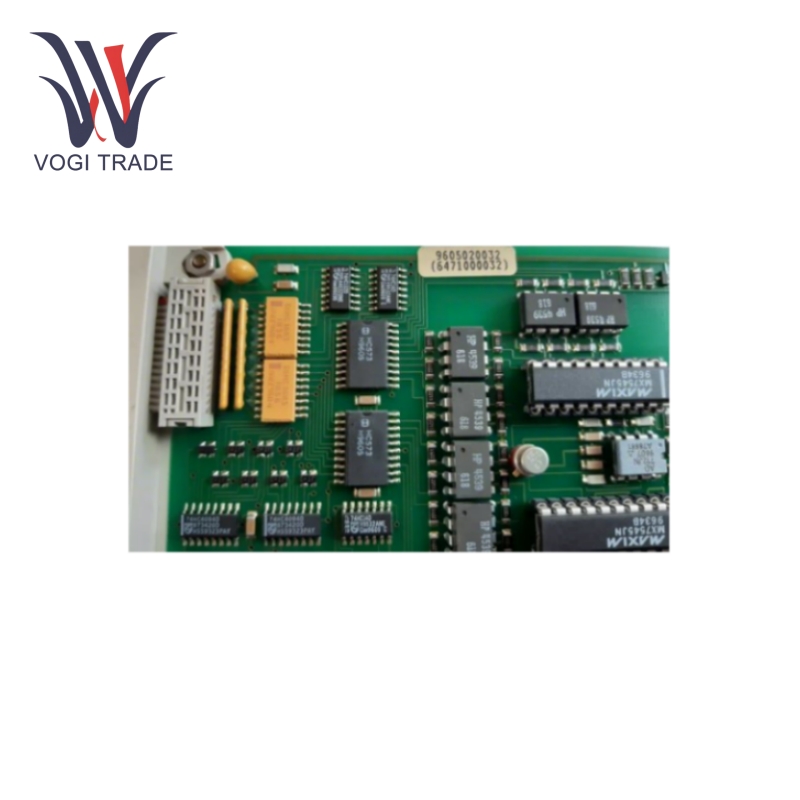

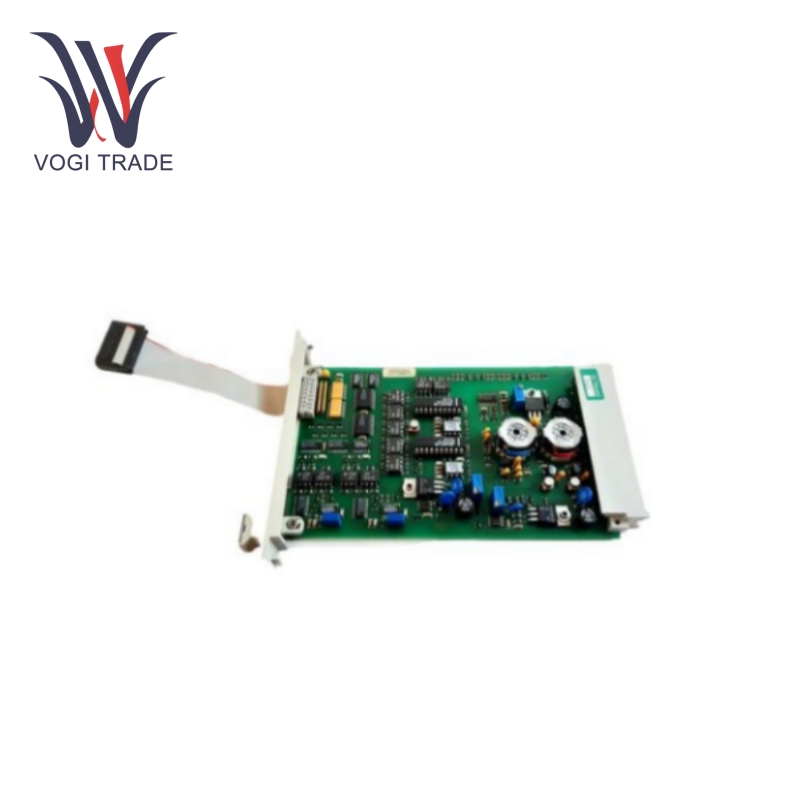

Honeywell 10205/2/1

Parametri di utilizzo

HONEYWELL 10205/2/1 è un modulo di uscita analogico fail-safe con parametri di utilizzo chiari; deve essere collegato a un alimentatore da 5 V CC con una corrente massima di 30 mA e a un alimentatore da 24 V CC con una corrente massima di 65 mA e ciascuna uscita attiva richiede 30 mA aggiuntivi. È costituito da due canali di uscita completamente isolati dalla tensione di alimentazione e sono collegati i pin 0V1 e 0V2. Può essere configurato come specifica di uscita da 0 - 20 mA o 4 - 20 mA e ciascun canale di uscita è dotato di un D/A a 12 bit. La corrente di spegnimento è inferiore a 0,05 mA. Quando alimentato dal loop (attivo), la resistenza massima del loop è impostata su 1 k ohm e la tensione di uscita massima è 30 V CC. L'alimentatore esterno passivo consente una tensione massima di 40 V CC con una caduta di tensione minima di 7,5 V. La corrente massima è 0,5 mA alla corrente di ingresso WDG.

PCaratteristiche del prodotto

Capace Fail Safe:Il modulo include una funzione fail-safe per la configurazione dei tempi di sicurezza del processo. Il valore di uscita corretto delle uscite analogiche (valore corrente ± 5%) viene monitorato per determinare la capacità di spegnimento e la diafonia tra le uscite analogiche. Inoltre, ciascuna uscita analogica è dotata di un dispositivo di spegnimento ausiliario, che consente al watchdog e/o al processore di spegnere l'uscita indipendentemente dal valore applicato. Sebbene questa caratteristica possa essere stata discussa altrove, senza dubbio migliora l’affidabilità e la sicurezza dei processi nelle applicazioni critiche.

Controllo uscita analogica:Con due canali di uscita da 0(4)-20 mA, sono disponibili segnali analogici ad alta precisione per il controllo di dispositivi o processi esterni in una varietà di situazioni. I convertitori D/A a 12 bit nelle uscite garantiscono elevata precisione e risoluzione, consentendo regolazioni precise di flusso, pressione, temperatura o velocità nei processi industriali.

Calibrazione e monitoraggio:Il modulo è dotato di potenziometri P2 e P3 per la calibrazione. Può essere calibrato con l'aiuto dell'opzione di calibrazione nel programma "Visualizza sistema FSC e stato del processo", insieme al modulo di espansione, al cavo piatto di espansione e al multimetro. Inoltre, in ciascun canale di uscita è incluso un convertitore A/D, che consente un comodo monitoraggio della corrente di uscita, fornendo feedback per una diagnostica approfondita del sistema e garantendo la perfetta precisione del suo circuito di controllo operativo.

Compatibilità e integrazione:Il modulo 10205/2/1 fa parte della famiglia di prodotti Honeywell ed è completamente compatibile con altri controller Honeywell, moduli I/O e software applicativo. La sua integrazione con i sistemi DCS Honeywell esistenti è molto semplice e consente comunicazioni senza interruzioni e processi coordinati all'interno del sistema di automazione.

Ambito di applicazione

HONEYWELL 10205/2/1 può essere ampiamente utilizzato in molti settori. Nel settore del controllo di processo, controlla valvole, attuatori o qualsiasi altra apparecchiatura sul campo in impianti chimici, raffinerie e impianti farmaceutici, dove il controllo preciso delle condizioni di processo è fondamentale per la qualità del prodotto e l'efficienza produttiva. Un esempio della sua applicazione potrebbe essere la regolazione del flusso di sostanze chimiche in un processo di reazione o il controllo della pressione di un sistema di tubazioni. Nel campo della produzione di energia, il modulo può controllare la corrente di eccitazione del generatore, la velocità della turbina o il flusso dell'acqua di raffreddamento, contribuendo così a migliorare la stabilità operativa e l'efficienza della fabbrica. Nel campo dell'automazione degli edifici, può essere utilizzato per controllare il funzionamento HVAC (riscaldamento, ventilazione e condizionamento dell'aria); può regolare automaticamente il flusso d'aria e la temperatura nell'edificio per mantenere l'ambiente interno confortevole e risparmiare energia.
