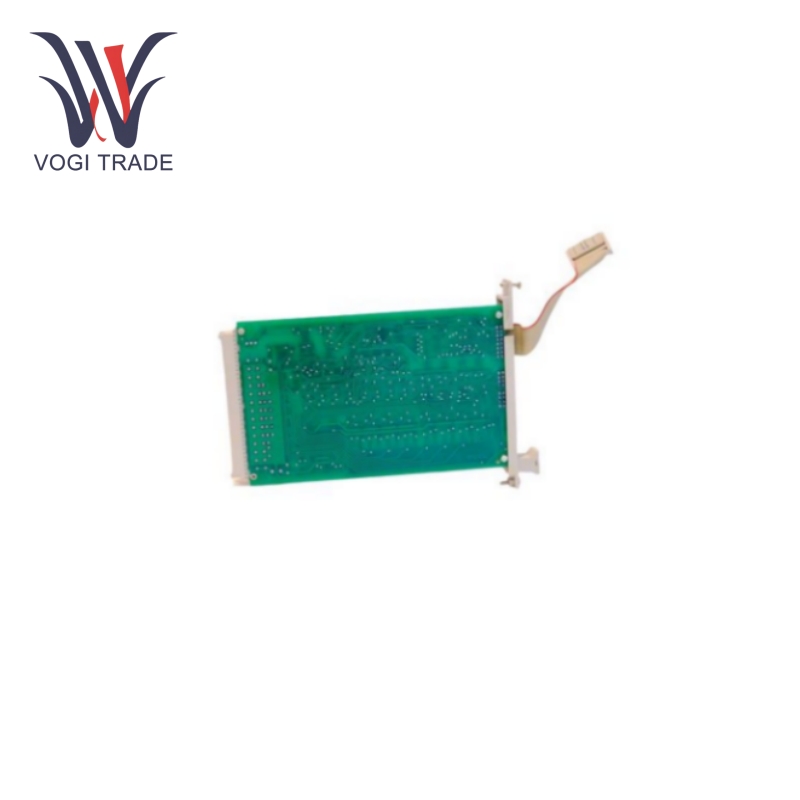

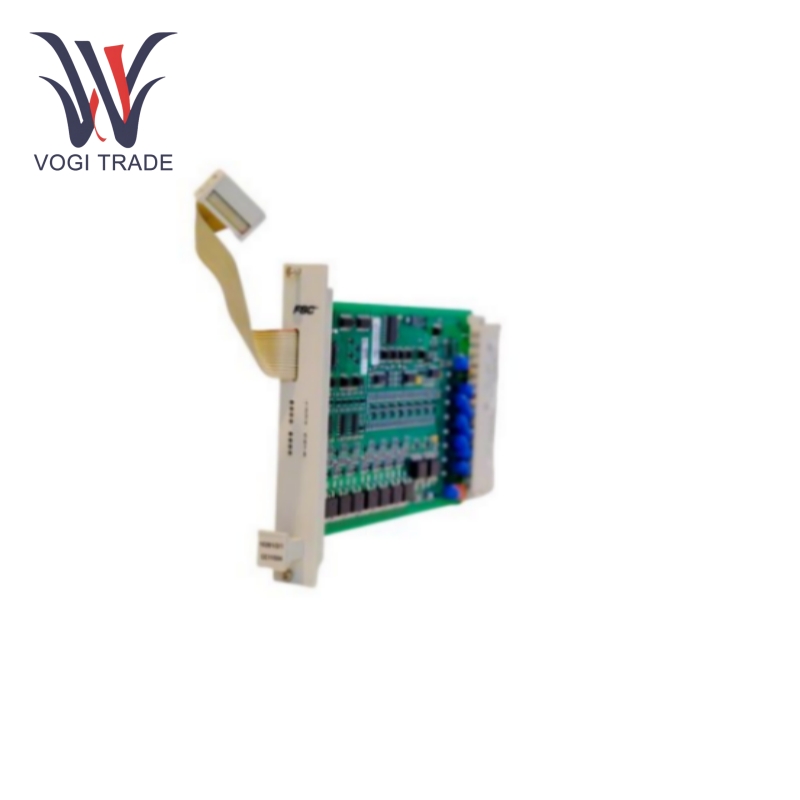

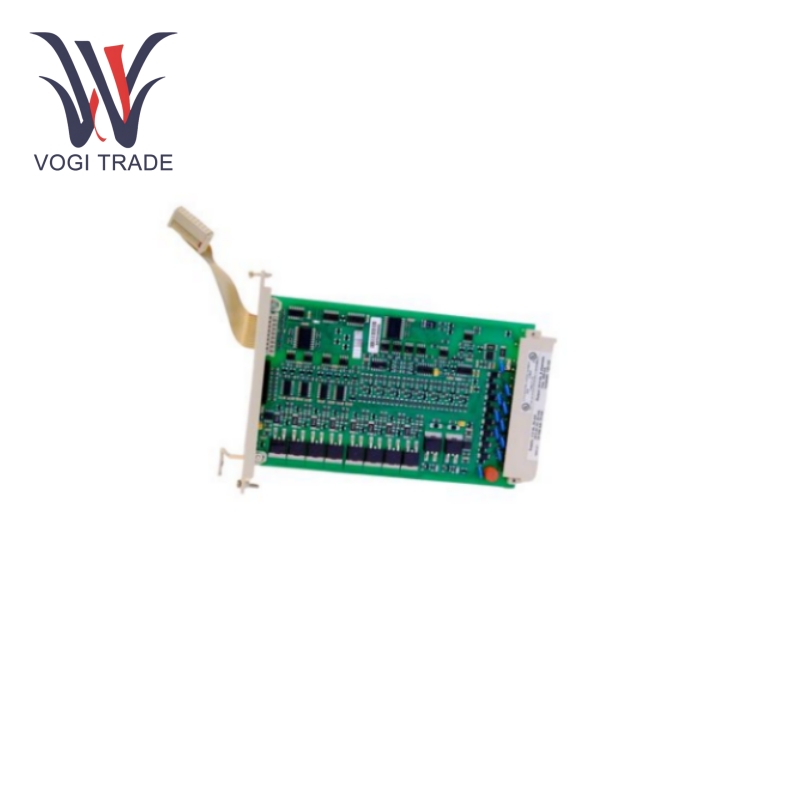

Honeywell 10201/2/1

Parametri di utilizzo

Requisiti di alimentazione:Honeywell 10201/2/1 deve avere un alimentatore da 5 V CC con una corrente minima di 25 mA; inoltre, sono necessari 24 VCC interni (25 mA) e 24 VCC esterni (70 mA) senza carico in uscita. La progettazione di più alimentatori fornirà funzioni operative stabili per una gamma di materiali all'interno del modulo.

Canali di uscita:Sono presenti otto canali di uscita, ciascuno valutato a 24 V CC, 550 mA. Ciascun canale pilota carichi resistivi (come lampade) o carichi induttivi (come solenoidi) con efficienza piuttosto elevata. Per i carichi induttivi, ciascuna uscita dispone di un diodo di soppressione integrato per prevenire guasti al circuito.

Specifiche di uscita:L'uscita è un alimentatore a stato solido da 24 V CC che consente ai cortocircuiti di fornire un'alimentazione di uscita affidabile per una varietà di dispositivi collegati. Il carico massimo della lampada è 120 ma (2,9 w) e la capacità di carico massima consentita è 1 µF. La caduta di tensione è molto inferiore a 2,0 V CC a 500 mA, la corrente di spegnimento è 0,1 mA e la corrente watchdog è 8 mA.

PCaratteristiche del prodotto

Funzione di sicurezza:Tutti i canali di uscita del modulo e i relativi diodi di soppressione sono stati completamente testati per tutte le possibili applicazioni fail-safe.

Verranno testate le capacità di diseccitazione delle uscite:capacità di combinazione di diseccitazione con dispositivi secondari, diafonia tra le uscite e funzione del diodo di soppressione entro il tempo di sicurezza del processo configurato. Garantiscono il bloccaggio e la sicurezza del sistema in caso di condizioni anomale per ridurre incidenti e danni alle apparecchiature.

Uscita e controllo del segnale:Il sistema dispone di otto canali di uscita, in grado di fornire segnali di uscita digitali in tempo reale per controllare qualsiasi dispositivo o componente esterno, come motori, valvole e relè. I canali sono progettati per essere a prova di cortocircuito, fornendo così protezione dai danni da cortocircuito per se stessi e per qualsiasi apparecchiatura collegata, aumentando così la stabilità e la durata del sistema.

Compatibilità e integrazione:Essendo un'impostazione modulare Honeywell, l'integrazione del modulo Honeywell 10201/2/1 è perfettamente compatibile con altri controller, sensori e software Honeywell. Pertanto, è facilmente compatibile con l'attuale sistema di automazione e vengono effettuati scambi ed esecuzioni di informazioni adeguate tra i diversi componenti per ottenere il controllo e il monitoraggio completi del processo di produzione.

Ambito di applicazione

Automazione industriale: Honeywell 10201/2/1 è ampiamente utilizzato in diversi aspetti dell'automazione industriale; controllare le industrie manifatturiere, di trasferimento, alimentari e farmaceutiche. Viene utilizzato per controllare processi produttivi come miscelatori, trasportatori e stazioni di confezionamento, migliorare l'efficienza produttiva e migliorare la qualità del prodotto.

Controllo del processo:Nel sistema di controllo del processo, valvole, pompe e altri attuatori regolano il flusso, la pressione e la temperatura del prodotto nel processo per garantire la stabilità e l'affidabilità dei parametri.

Sistema di sicurezza: L'utilizzo operativo di Honeywell 10201/2/1 si trova in posizione di guasto nell'area critica del sistema per la sicurezza, che coinvolge i sistemi di arresto di emergenza e i sistemi di protezione antincendio. In caso di emergenza, può scollegare l'alimentazione o avviare il relativo dispositivo di sicurezza per evitare la perdita di sicurezza del personale e delle apparecchiature.
