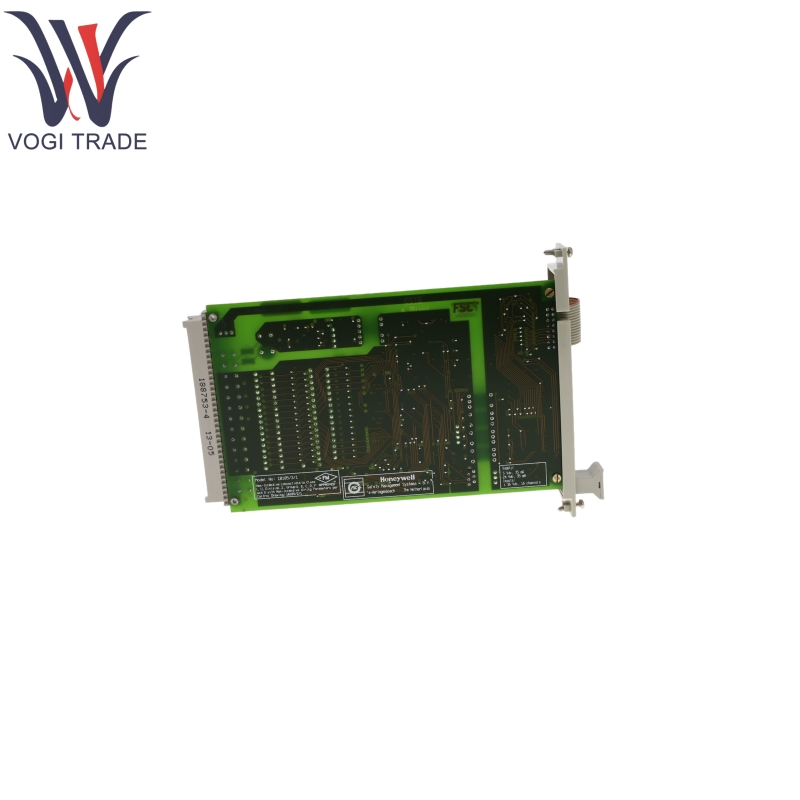

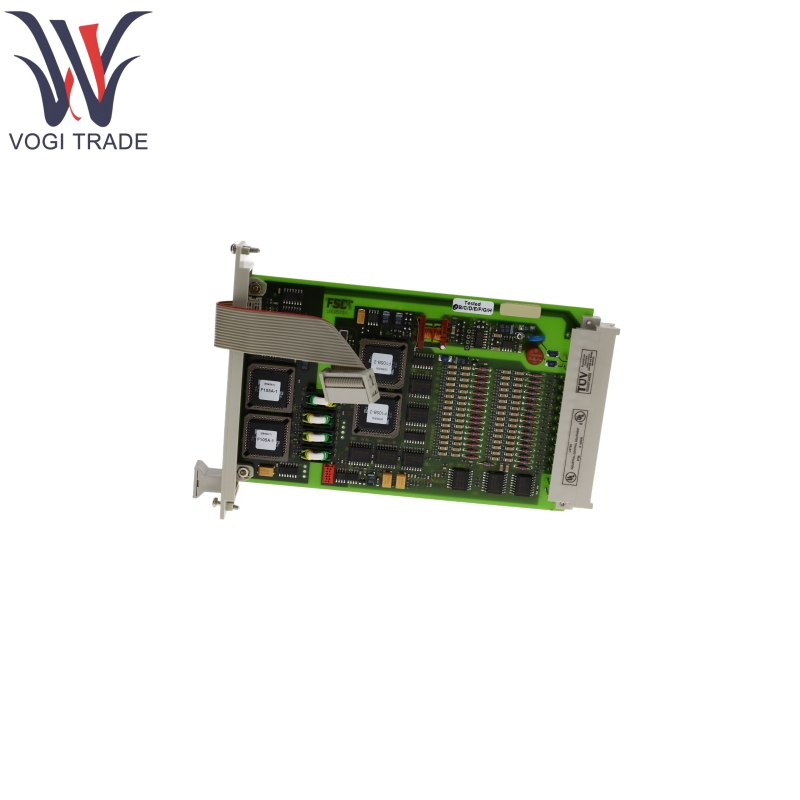

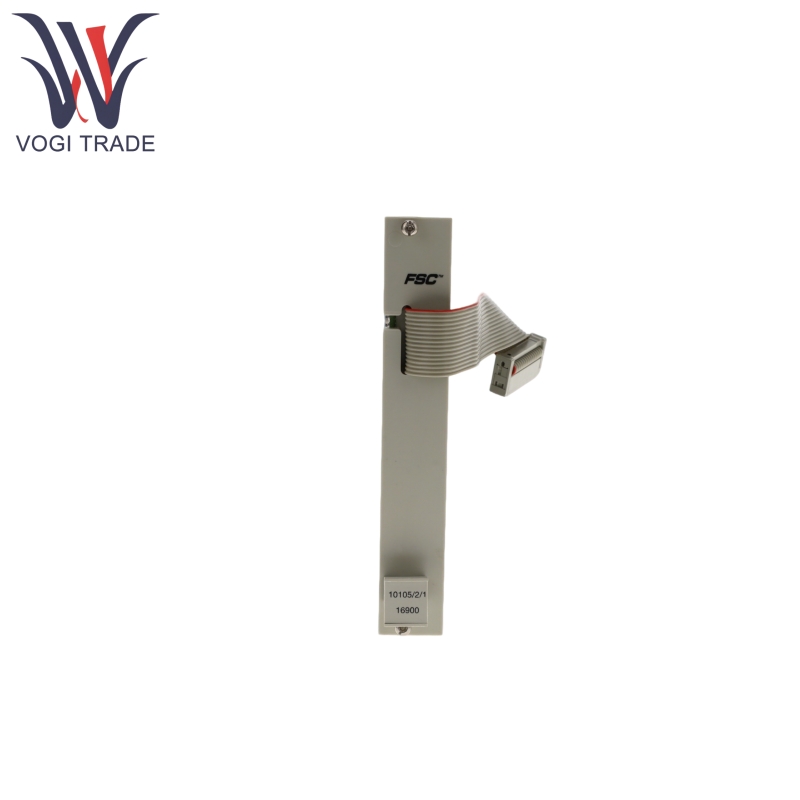

Honeywell 10105/2/1

Caratteristiche del prodotto

Honeywell 10105/2/1 Stadio di input del modulo adotta un design "fail-safe", in base al quale un fallimento dei componenti fa sì che i segnali di input ricevuti dal processore siano in uno stato sicuro (ad esempio, un valore sicuro in caso di interruzione del segnale) in conformità con gli standard di sicurezza industriali.

Honeywell 10105/2/1 integra 16 canali di ingresso analogici, che sono adatti per scenari che richiedono un gran numero di acquisizione di segnale analogica e risparmia lo spazio del rack.

Honeywell 10105/2/1 esegue autotest sull'accuratezza dell'acquisizione del segnale, crosstalk inter-channel, alimentazione interna, ecc. Per garantire l'affidabilità del segnale durante il tempo di sicurezza del processo configurato.

Honeywell 10105/2/1 fornisce l'isolamento galvanico tra i canali di ingresso e i circuiti interni a 5 VDC e 24 VDC per ridurre al minimo le interferenze e migliorare la stabilità del segnale.

Honeywell 10105/2/1 è adattato ai piani di ritorno I/O e ai componenti centrali del sistema FSC e supporta l'interoperabilità con altri moduli nel sistema.

Prodotto usando il principio

Honeywell 10105/2/1 riceve segnali analogici (ad es. Segnali di corrente o di tensione da sensori) dai dispositivi di campo e converte i segnali analogici ai segnali digitali attraverso il circuito di conversione interno.

Honeywell 10105/2/1 ha un circuito di autotest integrato che monitora lo stato del canale, la tensione dell'alimentazione e l'accuratezza del segnale in tempo reale. Se viene rilevato un guasto (ad esempio, guasto del componente, anomalia del segnale), cambia immediatamente il segnale di uscita allo stato di sicurezza preimpostata.

Honeywell 10105/2/1 interagisce con l'unità di elaborazione centrale (CPU) e il modulo di comunicazione (COM) del sistema FSC attraverso bus orizzontali (ad esempio 1-bus, 2-bus) e trasmette i segnali raccolti al sistema per ulteriori elaborazioni.

I circuiti logici interni di sono alimentati da 5 VDC e i circuiti di acquisizione del segnale sono alimentati da 24 VDC, che sono isolati dall'isolamento galvanico per evitare interferenze che influenzano l'accuratezza del segnale.

Applicazioni del prodotto

Scenari industriali di alta sicurezza:

Honeywell 10105/2/1 Fail-Safe-SAFE L'ingresso analogico ad alta densità è adatto per campi chimici, petroliferi, gas naturale e altri campi di controllo dei processi con elevati requisiti di sicurezza, per l'acquisizione di parametri analogici chiave come pressione, temperatura, portata, ecc., Come unità di ingresso del segnale per il sistema di strumentata di sicurezza (SIS).

Acquisizione del segnale ad alta densità:

Grazie al suo supporto a 16 canali, il modulo di ingresso analogico ad alta densità di fail è adatto per l'acquisizione centralizzata di più segnali analogici, ad es. per l'aggregazione del segnale del sensore distribuito in grandi impianti di produzione.

Scenari di Fail-Safe:

Honeywell 10105/2/1 Fail-SAFE-SAFE All'analogico di ingresso ad alta densità è conforme agli standard di sicurezza come Din V 19250 e può essere utilizzato in applicazioni di sicurezza fino a comprendere la classe di sicurezza AK 8 per garantire un'acquisizione affidabile del segnale in caso di anomalie di processo.
