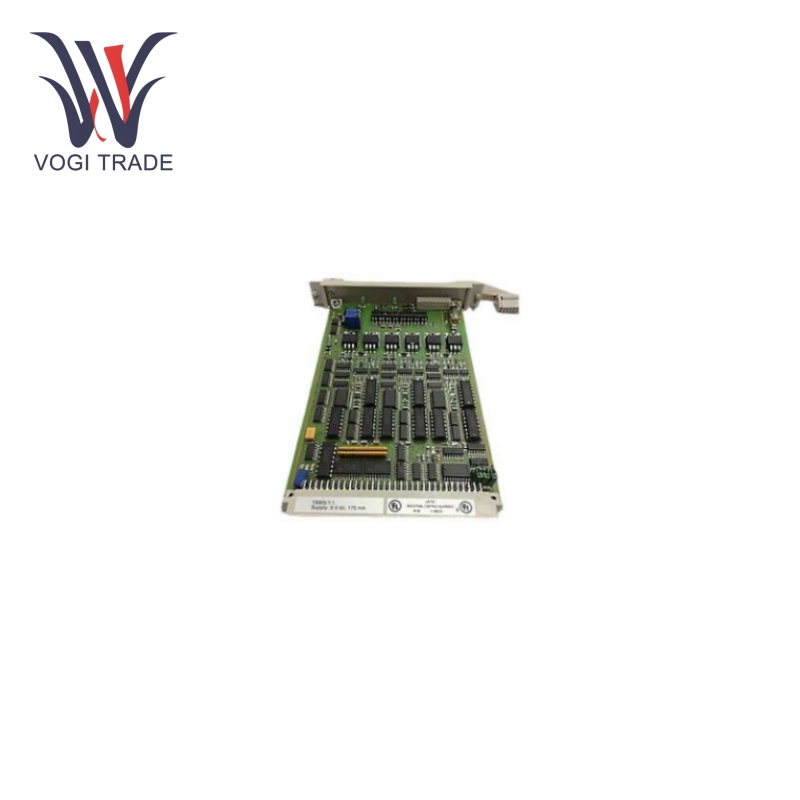

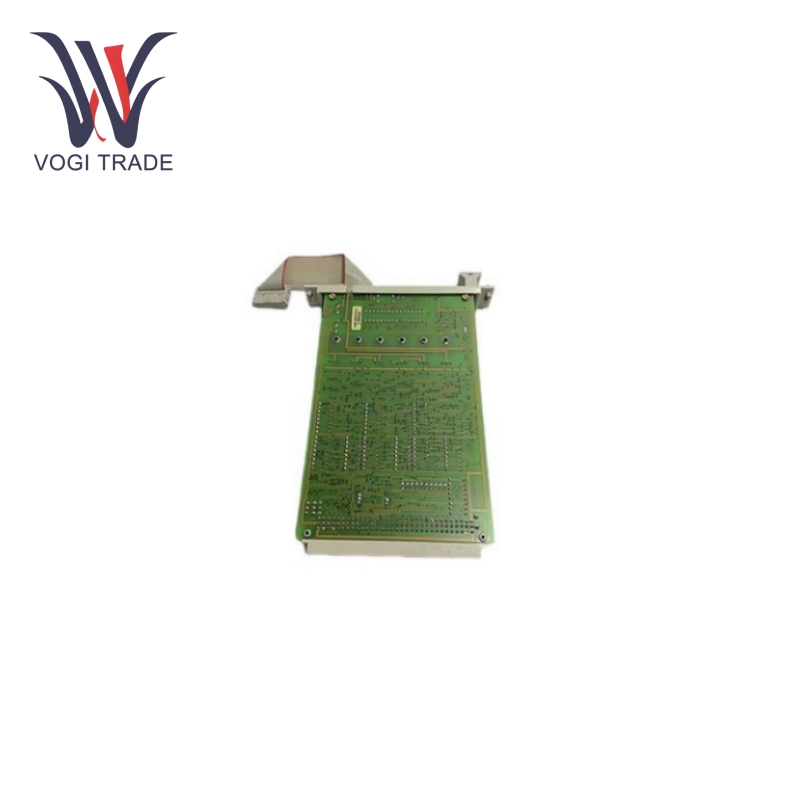

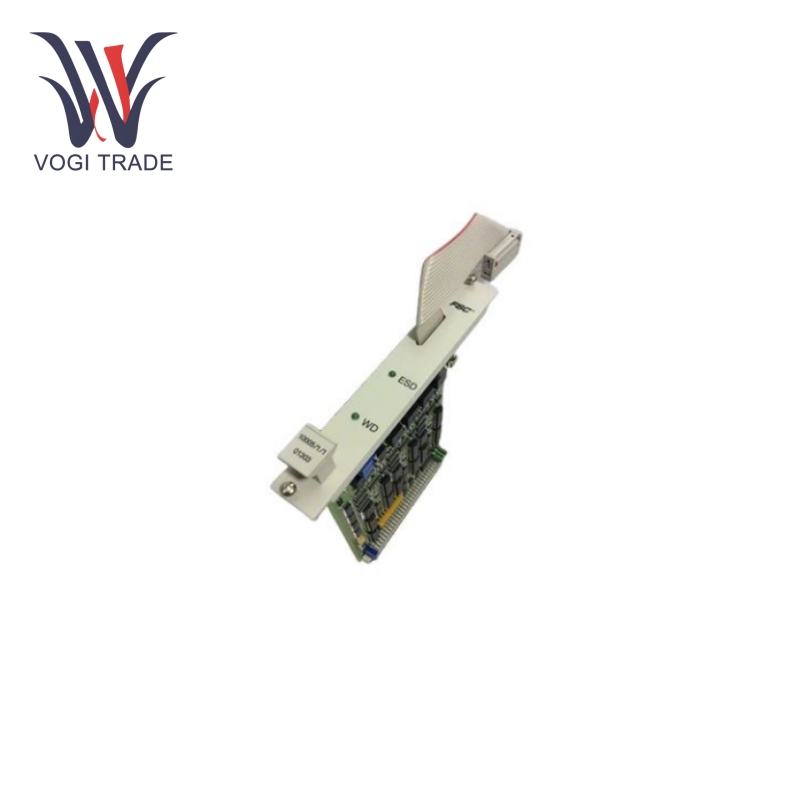

Honeywell 10005/1/1

Parametri di lavoro

voltaggio:La tensione operativa di HONEYWELL 10005/1/1 è generalmente 5 V o 24 V, ad esempio il modulo watchdog richiede 5 V CC, la corrente operativa è 175 mA (nessuna corrente di uscita wd gout), l'ingresso ESD 1 richiede 24 V CC 5 mA, l'ingresso di ripristino richiede 24 V CC 10 mA e l'ingresso ESD 2 richiede 5 V CC 10 mA.

Temperatura:L'intervallo della temperatura operativa è ampio, la temperatura operativa generale è compresa tra 0°C e 60°C e la temperatura di conservazione è compresa tra -40°C e 85°C.

Funzione del prodotto

Monitoraggio del sistema:Il modulo 10005/1/1 si occupa principalmente dello stato di funzionamento del sistema. Misurare alcuni parametri (come il tempo di esecuzione massimo e minimo del ciclo applicativo) difficilmente può garantire che un dato processo stia eseguendo il programma senza ripetere il ciclo o saltare la sua parte di programma. Sono inoltre presenti controlli di corrente per sovratensione e sottotensione (5 V CC ± 5%) sulla tensione di 5 V CC, nonché logica degli errori di memoria in esecuzione nei moduli CPU, COM e MEM.

Riavvio automatico:In caso di guasto o di mancata risposta del sistema, il modulo smette di ricevere il segnale "griffa di alimentazione" e avvia un processo di riavvio entro un'opzione di timeout fissata all'inizio. Ciò ripristina le normali condizioni operative e apporta stabilità e affidabilità.

Protezione ESD:Indipendentemente dal processore, gli ingressi ESD possono diseccitare l'uscita del watchdog. L'ingresso è a 24 V CC e pertanto isolato elettricamente dal bus interno a 5 V CC, fornendo protezione contro eventi di esaurimento da scariche elettrostatiche.

Configurazione flessibile:Le impostazioni dei ponticelli del modulo 10005/1/1 consentono diverse configurazioni. Ad esempio, il ponticello a saldare SO3 in posizione 1 è adatto per situazioni in cui è sempre richiesto un comando di avvio manuale. Il ponticello in posizione 2 è adatto per applicazioni che si avviano automaticamente dopo l'accensione dell'applicazione (hot start), ed è comunque necessario un comando di reset manuale anche dopo che il sistema è andato in allarme.

Comunicazione dei dati:Le interfacce di comunicazione come RS-232, RS-422, RS-485 ed Ethernet possono facilmente comunicare con altri dispositivi e facilitare la trasmissione e lo scambio di dati nell'automazione industriale.

Ambito di applicazione

Automazione Industriale:Ampiamente utilizzato in vari sistemi di controllo dell'automazione industriale come movimentazione dei materiali, imballaggi, alimenti e bevande, lavorazione chimica, petrolio e gas, trattamento delle acque e produzione di energia. Garantire il funzionamento stabile delle linee di produzione e un controllo preciso del processo, migliorare l'efficienza produttiva e la qualità del prodotto.

Controllo del processo:Monitora i parametri chiave in processi industriali complessi per evitare guasti al sistema e garantire un funzionamento regolare del processo. Ad esempio, in un impianto chimico, può monitorare le prestazioni del reattore e garantire la sicurezza e la stabilità della reazione chimica.

Protezione dell'attrezzatura:Garantire che le costose apparecchiature industriali siano protette da guasti del sistema e successivi requisiti di riavvio, riducendo così i tempi di inattività e i costi di manutenzione e aumentando il tempo di utilizzo delle apparecchiature.
