GE IS420CCGAH2A Modulo gateway di comunicazione di controllo

Parametri tecnici

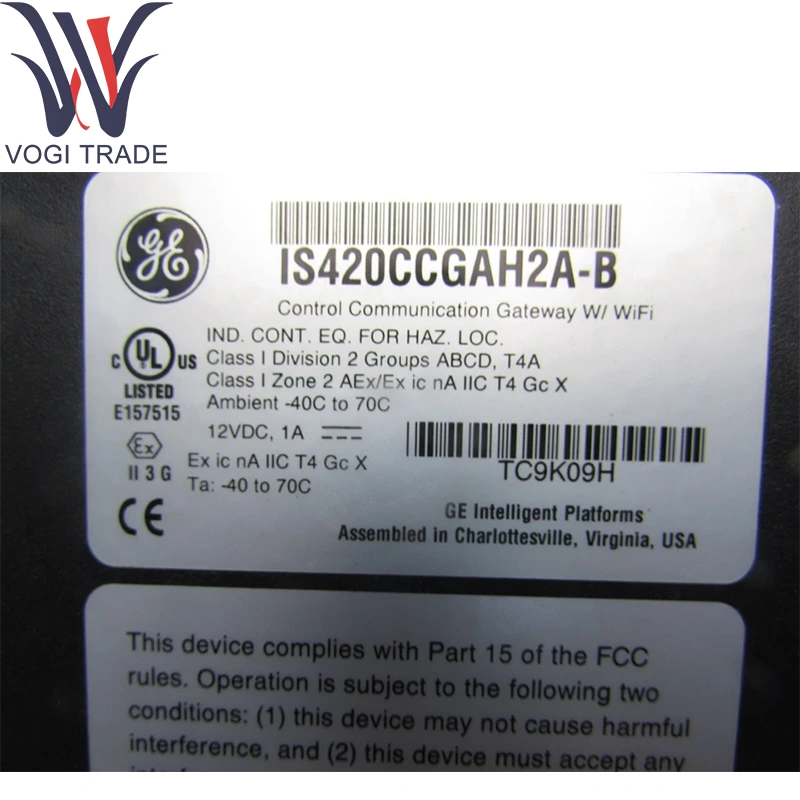

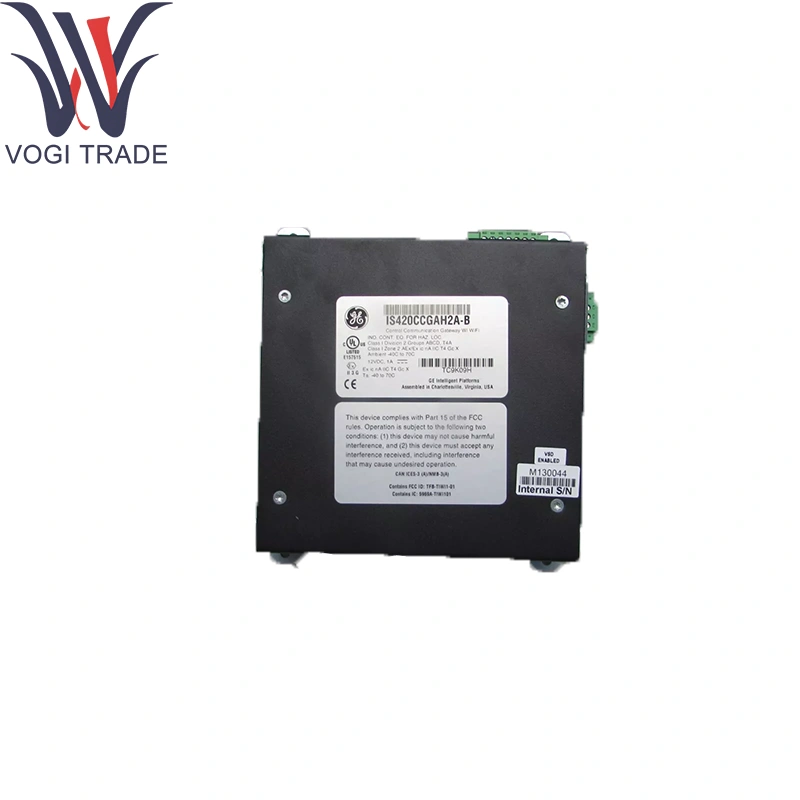

Numero parte: IS420CCGAH2A (PCB con rivestimento conforme)

Serie: Mark Vie & Vies

Descrizione: Control Communication Gateway (CCGA)

Revisione: 1 a

Sistema operativo: Linux incorporato

GE IS420CCGAH2A Interfacce:

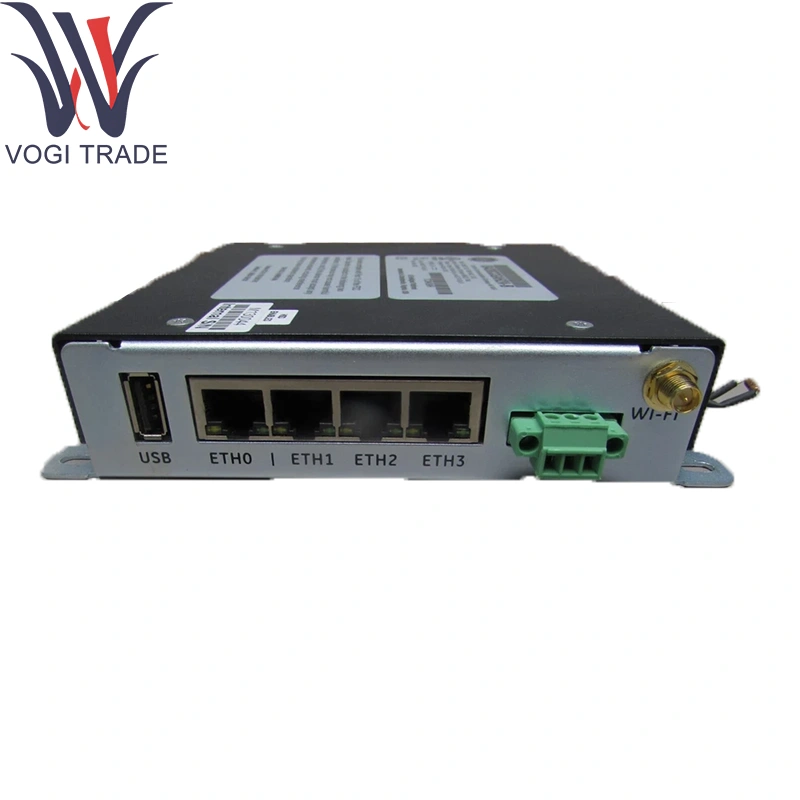

Ethernet: porte 4 × RJ-45 (etichettate ETH0-ETH3)

Serial: porta 1 × RS-232; Porta 1 × RS-485

USB: porta 1 × Tipo-A

Archiviazione: slot per schede micro-SD 1 ×

Wireless: Wi-Fi incorporato con connettore di antenna esterna

Potenza: 24 V cc nominale (tramite backplane di recinzione)

GE IS420CCGAH2A Valutazioni ambientali:

Elettronica: –30 ° C a +65 ° C (–22 ° F a +149 ° F)

GE IS420CCGAH2A Modalità Fieldbus:

Profibus Master: –20 ° C a +55 ° C

Canopen Master: –20 ° C a +55 ° C

Dispositivo di collegamento di Fieldbus Foundation: da 0 ° C a +55 ° C

Conservazione: –40 ° C a +85 ° C (–40 ° F a +185 ° F)

Umidità: fino al 95% di RH, non condensando

Funzione del prodotto

Il modulo gateway di comunicazione di controllo GE IS420CCGAH2A funge da gateway di unità terminale (RTU) remoto, collegare il bus di controllo ionet di GE per vari protocolli Fieldbus/Industrial (Modbus, Profibus, Canopen, Fondazione Fieldbus). Esegui Linux per gestire le comunicazioni, servire pagine di stato basate sul Web e percorso i dati tra controller, HMIS e dispositivi di campo.

Moduli di supporto core

Modulo controller UCPA: Mark Vie CPU (ad es. IS420UCPAH2A)

Modulo HMI: pannello dell'interfaccia dell'operatore per controllo/monitoraggio locale

Terminali e alimentatori: backplane del contenitore che fornisce energia e connessioni I/O

Componenti di estensione

Antenna esterna: richiesta per il funzionamento Wi-Fi (connettore Micro BNC)

Kit modem cellulare: modem Telit e slot SIM per connettività 3G/4G remota

Hardware di montaggio della porta: staffe e viti per installare CCGA sulla porta del recinto

Adattatore di Din Rail: opzionale per il montaggio di retrofit in rack strumenti

Supporto software

Strumento di configurazione: Guida per l'utente GE Toolboxst per CCGA (GEI-100848)

Software di controllo: integrato con GE ControlSt/Mark VIES SUITE APPLICAZIONE

Impostazione di rete: IP di Factory-Default su Enet0 (a controller) ed ENET1 (a Engineering Workstation), configurabile tramite UI Web o Toolboxst

Gestione del firmware: immagine scaricabile tramite Toolboxst; Meccanismo di aggiornamento basato su Linux

Documentazione: istruzioni per gateway di comunicazione CCGA (documento GE GEK-SA-1045)
