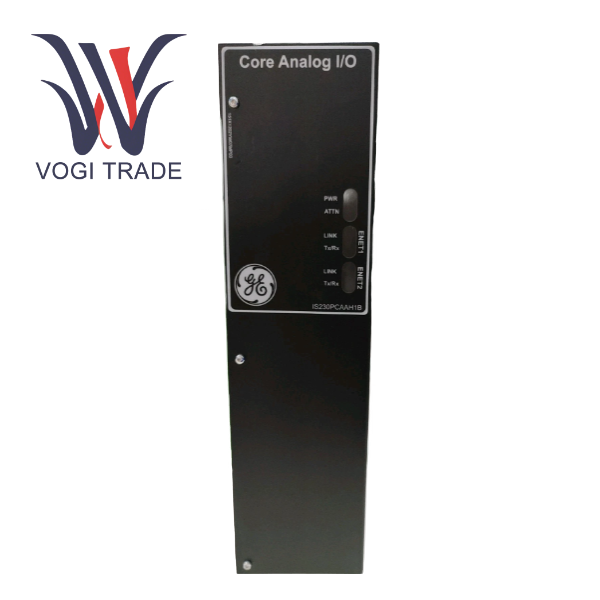

GE IS230PCAAH1A

Produzione	GE
Numero di modello	IS230PCAAH1A
Numero d'ordine	IS230PCAAH1A
Catalogare	Marco VI
Paese di origine	U.S.A.
CODICE SA	8517795000
Dimensione	35 cm*30 cm*10 cm
Dimensione dell'imballaggio	37 cm*32 cm*13 cm
Peso	1,5 kg

Panoramica del prodotto

L'IS230PCAAH1A è un modulo di simulazione core PCAA fondamentale nel sistema di controllo Mark VIe di General Electric (GE). Essendo un componente fondamentale delle turbine a gas e del controllo dei processi industriali, questo modulo offre un'ampia gamma di funzioni di ingresso/uscita del segnale analogico ad alta precisione. Integra le capacità di condizionamento ed elaborazione del segnale di termocoppie, vibrazioni, LVDT, servoazionamenti, circuiti di corrente da 4-20 mA e altri segnali. Progettato specificatamente per ambienti industriali esigenti che richiedono affidabilità e disponibilità elevate, supporta configurazioni a modalità singola, doppia e tripla ridondanza (TMR).

Funzione completa di interfaccia del segnale

GE IS230PCAAH1A Ingresso per termocoppia a 25 canali, che supporta più tipi come E, J, K, T, S, ecc. e dotato di funzione di rilevamento del circuito aperto.

Ingresso di corrente 4-20 mA a 10 canali; Tra questi, due canali possono essere configurati come ingresso di corrente 4-20 mA o tensione ± 10 V.
Due uscite da 4-20 mA (modalità singola), espandibili a tre uscite ridondanti (TMR) da 4-20 mA tramite la morsettiera TCAT.
Sei uscite di eccitazione LVDT (7Vrms, 3,2kHz); 12 ingressi di feedback di posizione LVDT (tramite TCAT).
Sei servo bobine pilotano l'uscita, ciascuna con un intervallo di fondo scala di 10 mA, supportando servovalvole a due o tre fili.
Dodici ingressi di segnali di vibrazione (sismici) (tramite TCAT) forniscono la misurazione della velocità di picco.
Due ingressi di impulsi TTL (accesso diretto a PCAA) e due ingressi di flusso di impulsi magnetici (tramite TCAT).

Architettura ad alta affidabilità

L'applicazione flessibile nei sistemi single-mode, dual-mode e TMR garantisce l'elevata disponibilità del sistema di controllo.

L'uscita analogica nella configurazione TMR ha una funzione di protezione dai guasti, riducendo al minimo l'impatto dei guasti di un singolo modulo sull'uscita.

GE IS230PCAAH1A è dotato di funzioni diagnostiche integrate. Quando è acceso, il modulo esegue un autocontrollo e monitora continuamente l'alimentazione, lo stato del segnale, la tensione di riferimento, il circuito ADC/DAC e altre funzioni durante il funzionamento. Informazioni diagnostiche dettagliate vengono fornite tramite spie di stato (PWR, ATT) e ToolboxST.

Il modulo analogico core è dotato di avvio graduale, protezione di limitazione della corrente, relè "suicidio" di uscita analogica e funzioni di ingresso "suicidio" esterno con uscita servo.

Potenti capacità di elaborazione e controllo

Questo modulo è dotato di un processore I/O Mark VIe universale e di doppie porte Ethernet, che supportano la comunicazione ad alta velocità con il controller (IONet).
L'IS230PCAAH1A è dotato di sei servoregolatori digitali indipendenti, che funzionano a una frequenza fino a 100 Hz e supporta molteplici algoritmi di controllo complessi a circuito chiuso. È adatto per valvole di posizione, valvole di rapporto di velocità, valvole per combustibile liquido e altri scenari applicativi.

Specifiche tecniche

Requisiti di alimentazione: fornire alimentazione a 28 V CC ±5% tramite connettore P5.

Interfaccia di comunicazione: due porte Ethernet RJ45 (ENET1, ENET2) supportano velocità adattiva 10/100Mbps e funzionamento in modalità doppia rete.

Temperatura di funzionamento: da -30°C a +65°C

Indicatori luminosi di stato: verde PWR (alimentazione), rosso ATTN (stato del modulo), verde LINK/giallo TxRx (attività di rete).

Cablaggio in loco: Attraverso la morsettiera di tipo europeo a 120 punti (morsettiera TCAS) sul pannello frontale.

Collegamento al sistema: P1/P2 (68 pin) è collegato alla morsettiera TCAT. P4 alimenta la scheda di espansione JGPA. P5 fornisce l'alimentazione principale al modulo.

Dimensioni fisiche: 33,02 cm (altezza) ×17,8 cm (larghezza) × Fare riferimento allo spessore effettivo del modulo.

Applicazioni tipiche

Sistemi di controllo di turbine a gas per carichi pesanti (come valvole di controllo del carburante (GCV), palette guida di aspirazione (IGV), valvole di rapporto di velocità (SRV)).

Controllo anti-sovratensione del compressore

Sistemi di azionamento e controllo di processo industriali che richiedono elaborazione di segnali analogici e servocontrollo ad alta precisione.

Integrazione e compatibilità

GE IS230PCAAH1A è generalmente integrato con la morsettiera IS200TCAS come unità minima sostituibile.

Può essere utilizzato insieme alla morsettiera IS200TCAT per espandere le capacità di elaborazione del segnale fanout (come LVDT ridondante, vibrazione e ingresso del segnale analogico).

Pienamente compatibile con tutti i controller Mark VIe, moduli I/O e sistemi di rete.
