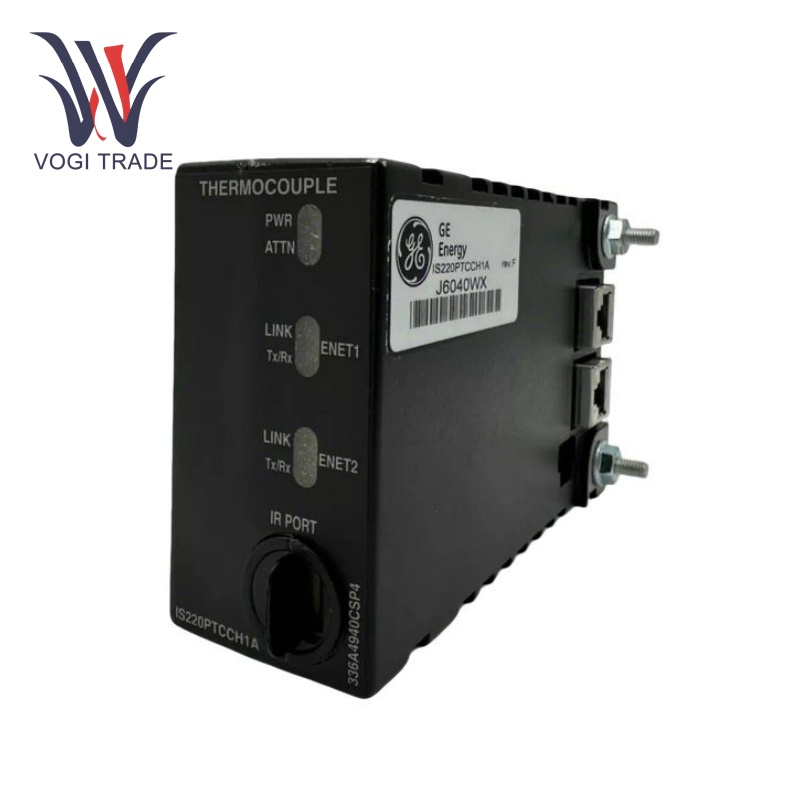

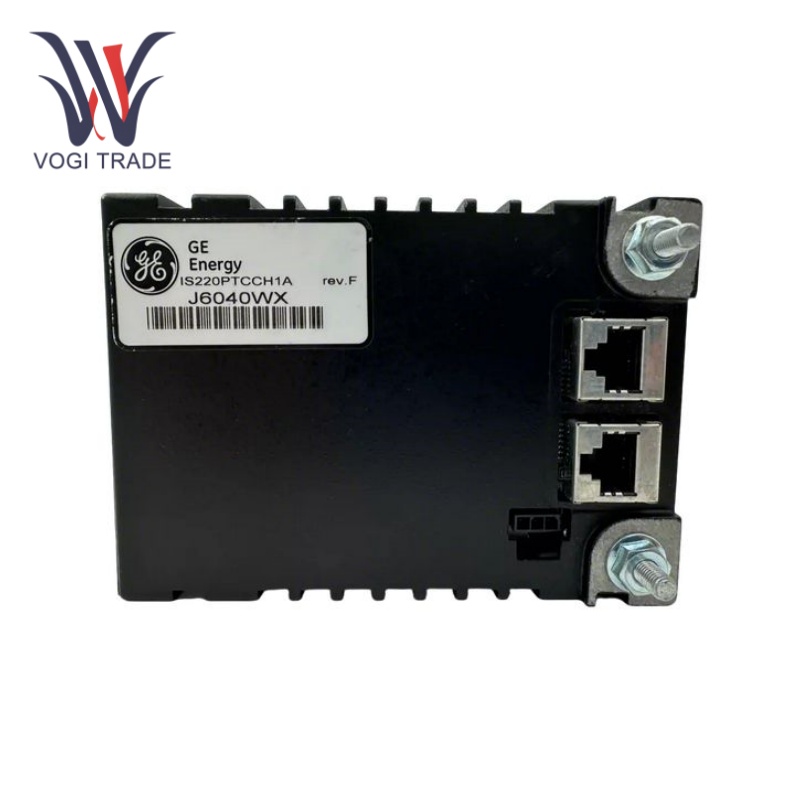

GEIS220PTCCH1A

Parametri operativi

Intervallo di temperatura:L'intervallo della temperatura operativa va da -30 °C a 65 °C (da -22 °F a 149 °F).

Tensione in ingresso:La tensione di ingresso tipica è 28 V CC.

Tipi di termocoppie:Supporta termocoppie standard E, J, K, S e T nonché ingressi mV con un intervallo compreso tra -8 mV e +45 mV.

Convertitore A/D:Ha un convertitore A/D a 16 bit.

Tensione di modo comune:La tensione di modo comune è ±5 volt e la reiezione di modo comune CA è 100 dB a 50/60 Hz.

Rifiuto della modalità normale:È 250 mV rms a 50/60 Hz (±5%).

PCaratteristiche del prodotto

Funzione di interfaccia:Questa interfaccia elettrica collega una o due reti Ethernet di I/O ad una morsettiera di ingresso per termocoppie.

Condizionamento del segnale e AConversione /D:GE IS220PTCCH1A può ricevere i segnali a bassa tensione prodotti dalle termocoppie, ottenere una conversione ad alta precisione in segnali digitali tramite un convertitore A/D a 16 bit per consentire al sistema di controllo di elaborarli.

Ridondanza:GE IS220PTCCH1A può funzionare in ridondanza modulare simplex, duplex e tripla che aumenta l'affidabilità e la stabilità del sistema.

Funzioni diagnostiche:Può condurre autodiagnosi e test automatici all'accensione multipli per memoria flash, RAM, hardware della scheda del processore e porte Ethernet. Inoltre, GE IS220PTCCH1A fornisce un monitoraggio costante dei suoi alimentatori interni per garantire che le funzioni siano corrette.

Funzione di comunicazione:Due porte Ethernet 10/100 e una porta di comunicazione seriale a infrarossi per la comunicazione dei dati e le comunicazioni seriali diagnostiche locali

Installazione

Installa la morsettiera:Collegare saldamente la morsettiera selezionata.

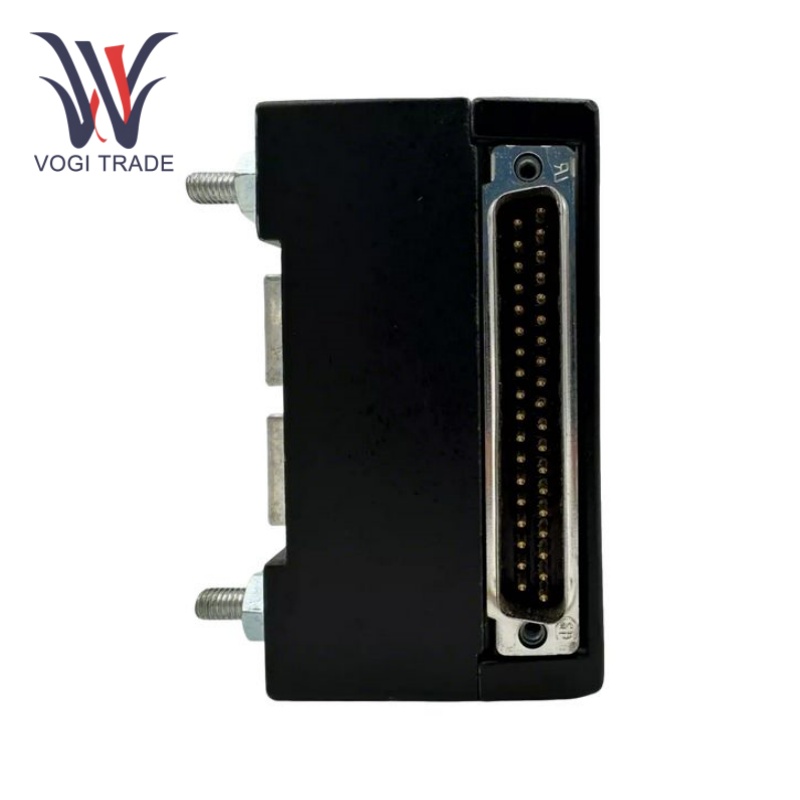

Collegare il modulo:Collegare il modulo I/O PTCC ai connettori della morsettiera

Fissareil modulo:Fissare meccanicamente i moduli ai perni filettati vicino alle porte Ethernet. Per il tipo con morsettiera, i prigionieri sono installati su una staffa di montaggio.

Collegare il cavo Ethernetes:Collegare uno o due cavi Ethernet in base alla configurazione del sistema. Per la ridondanza, il modulo si collegherà a una delle porte e se si utilizzano porte doppie, è normale connettere enet 1 alla rete collegata al controller R.

Connessione di alimentazione:Per il collegamento all'alimentazione, inserire il connettore sul lato della confezione. Detto questo, il pacchetto I/O è dotato di una funzione soft-start intrinseca che limita la corrente di spunto per le applicazioni di alimentazione, pertanto non è necessario spegnere l'alimentazione di rete prima di collegare il cavo.

Configurazione:Utilizzare l'applicazione ToolboxST per configurare il pacchetto I/O secondo necessità.

Gamma di applicazione

Sistemi di controllo della turbina:GE IS220PTCCH1A ampiamente utilizzato nella serie di sistemi di controllo Mark VI/Mark VIe di General Electric per la gestione e il controllo di sistemi di turbine industriali a gas, idroelettrici e a vapore, offrendo misurazione e monitoraggio precisi della temperatura per le turbine

IAutomazione industriale:GE IS220PTCCH1A può essere utilizzato come componente chiave del sistema di misurazione e controllo della temperatura in vari campi dell'automazione industriale. Collega il sensore termocoppia al sistema di controllo superiore, realizzando la misurazione e il controllo accurati della temperatura nel processo di produzione industriale.

Risoluzione dei problemi

Problemi di alimentazione:Se il LED indicatore di alimentazione è spento, controllare la tensione e il collegamento dell'alimentazione. Assicurarsi che la tensione in ingresso sia entro il livello consigliato e che il connettore di alimentazione sia collegato correttamente.

Problemi di connessione Ethernet:Problemi Ethernet Nel caso in cui venga visualizzato uno stato anomalo nel LED indicatore della connessione Ethernet, i cavi e i connettori Ethernet devono essere controllati attentamente. Controlla le impostazioni di rete e che le porte Ethernet del modulo siano configurate correttamente.

Varie anomalie osservate nel segnale della termocoppia:Se i valori di temperatura misurati sono intenzionali o fluttuanti, verificare che i sensori e le connessioni della termocoppia funzionino correttamente. Verificare che i tipi di termocoppia siano impostati correttamente nel modulo e che i cristalli siano schermati e abbiano una bassa resistenza.

Il modulo non funziona correttamente:In caso di modulo che non si avvia o che i moduli non funzionano correttamente, è possibile eseguire un test automatico all'accensione. Verificare la memoria flash, la RAM, l'hardware della scheda del processore e le porte Ethernet.
