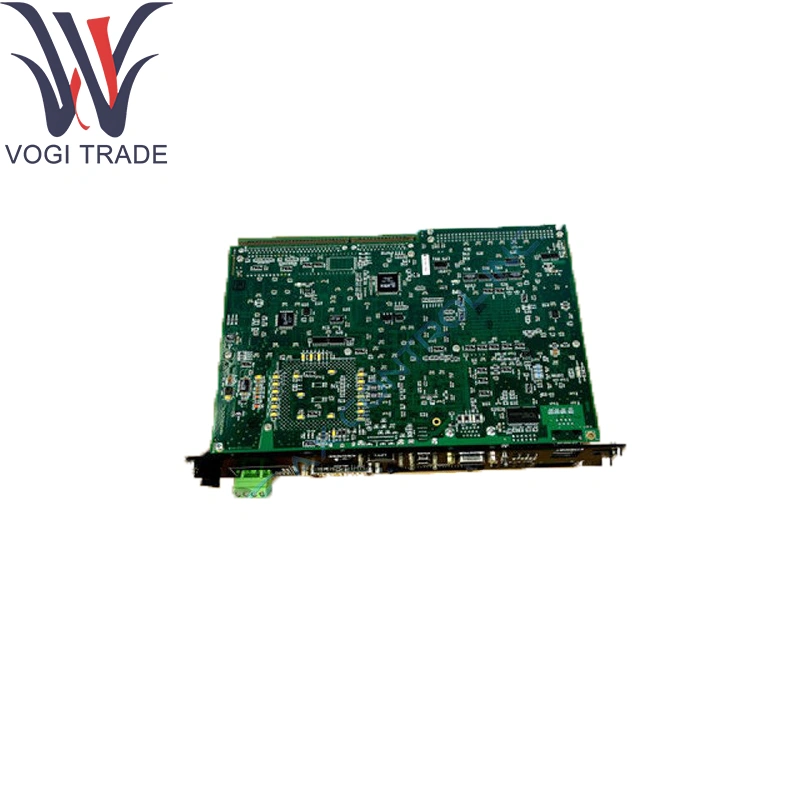

GE IS215UCVDH7AM

Parametri tecnici

Canali di output: 8 Indipendente ± 20 mA Current-loop o uscite di tensione 0–10 V (jumper- selezionabile)

Risoluzione e precisione:

DAC a 16 bit per canale

± 0,05 % di precisione su scala intero

Tasso di aggiornamento: fino a 500 aggiornamenti/sec per canale

Diagnostica:

Sensimento di corrente di carico per-canale (loop aperto, rilevamento di circuiti corti)

Monitoraggio del feedback della posizione valvola tramite canale di input ausiliario

Isolamento: canale rinforzato-a-canale e canale a terra (> 1 kV)

Fornitura di input: nominale 24 V CC (intervallo 18–32 V CC), 2 A Max (tramite backplane)

Ambientale:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensazione

Queste specifiche appartengono a GE IS215uCVDH7AM.

Funzione del prodotto

GE IS215UCVDH7AM Genera precisi segnali di azionamento della valvola di controllo sincronizzati a tempo sotto la direzione della CPU Mark Vie. Integra la diagnostica a loop chiuso per verificare il carico e la risposta dell'attuatore, riportando lo stato di salute della valvola e gli allarmi sul bus ionet. Supporta le uscite in modalità di corrente e tensione per adattarsi a una gamma di tecnologie di posizionamento valvole.

Moduli di supporto core

PROPRIETTO I/O PACCHE: IS42XPSCAH1B Assemblaggio di potenza/portatore (fornisce connessioni a 24 V CC e IONET)

Modulo controller: Mark Vie CPU (ad es. IS200TProH1C) che ospita gli algoritmi del governatore della turbina e del controllo delle valvole

Pacchetti di feedback: schede di input RTD e termocoppia per il monitoraggio delle variabili di processo (ad es. IS220PRTDH1A, IS230STCH2A)

Questa configurazione si interfaccia con GE IS215UCVDH7AM.

Componenti di estensione

Blocchi di morsetti collegabili: blocchi di morsetto a vite a 16 vie chiave per evitare errori di inserimento; Schermo- Posti di terminazione per l'integrità del segnale

Din- Rail & Panel- Kit di montaggio: clip dell'adattatore e staffe per angolo per installazioni OEM o retrofit

Accessori di schermatura: morsetti per cavi e core di ferrite per la soppressione EMI/RFI su corse di valvole lunghe

Fissaggi di calibrazione: calibratori per loop per impostazione di setup zero/span e feedback della valvola

Tutti gli accessori si applicano a GE IS215UCVDH7AM.

Supporto software

Configurazione e calibrazione:

Modalità di uscita (corrente/tensione), intervallo e impostazioni di filtro definite tramite modelli GE Toolboxst ™

Giottena di calibrazione on-line per banda morta e regolazioni per canale

Diagnostica e monitoraggio:

Carico a tempo reale- OK, Open-Loop e Short-Circuit Accebles accessibili tramite HMI, OPC-DA Tag e controller-Diagnostica schermate

Registrazione degli eventi per deviazioni della posizione della valvola e anomalie del segnale di unità

Aggiornamenti del firmware: consegnati nell'ambito delle versioni del sistema Mark Vie; Applicato tramite Toolboxst ™ o interfaccia USB

Documentazione: dettagliata nella Guida all'installazione I/O VIE/O Vies e nel manuale di riferimento del modulo di controllo della valvola

Funzioni software Configurare GE IS215UCVDH7AM.
