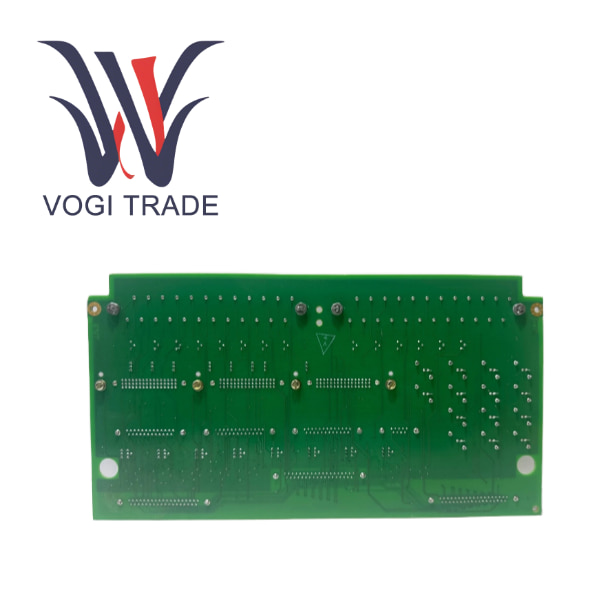

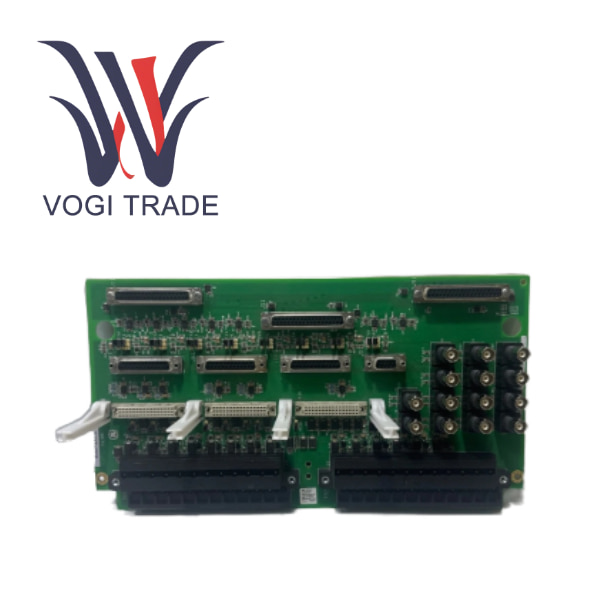

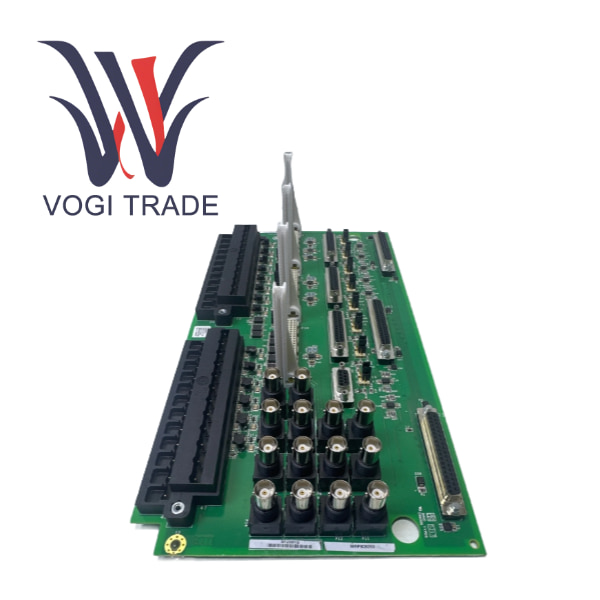

GE IS200TVBAH2ABC

Panoramica del prodotto

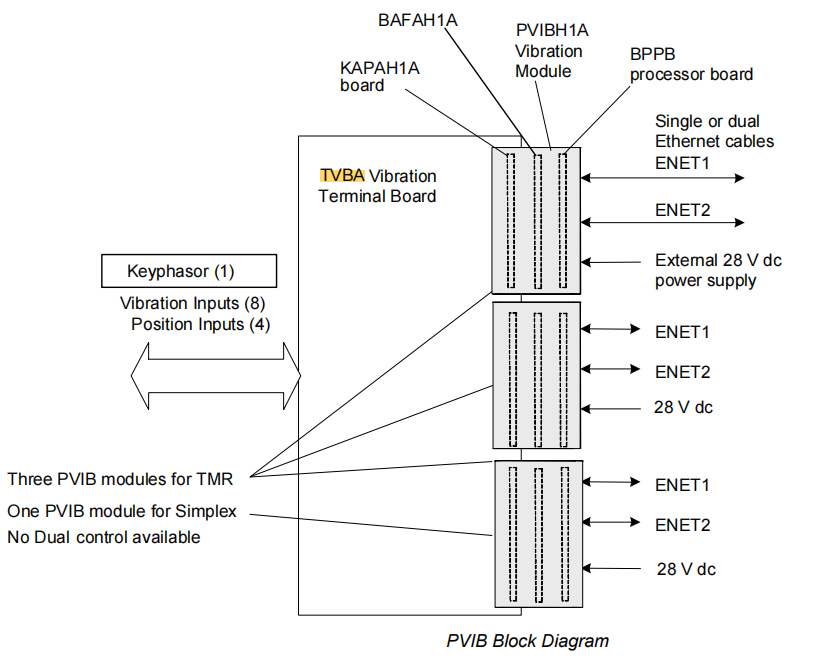

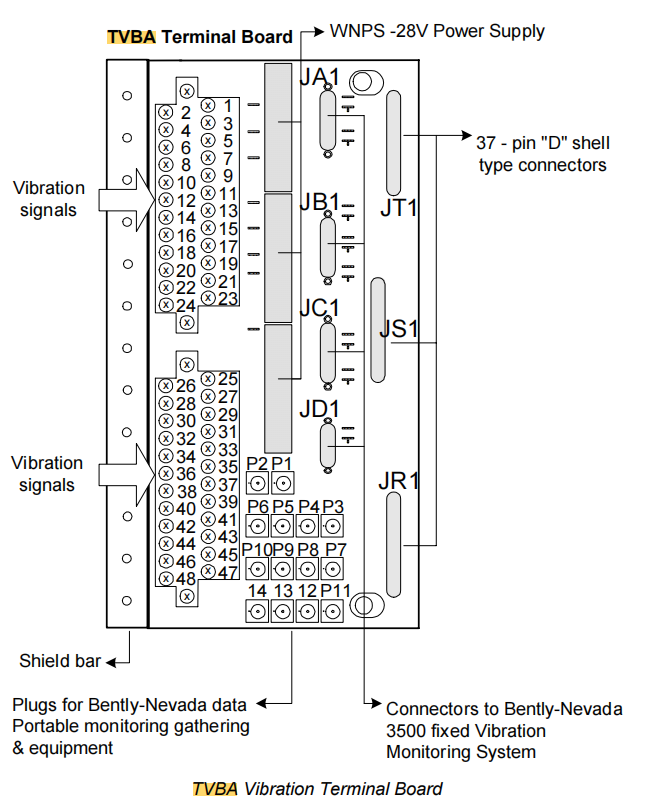

GE IS200TVBAH2ABC è una morsettiera di ingresso del segnale dinamico ad alte prestazioni e ad alta densità sviluppata appositamente da General Electric per turbine Mark VIe e Mark VIeS e sistemi di controllo di processo. Questa scheda è un componente chiave dell'architettura I/O decentralizzata Mark VIe ed è progettata specificamente per il monitoraggio delle condizioni e la protezione delle macchine rotanti. La sua funzione principale è quella di fornire un'interfaccia di cablaggio fisico sicura, affidabile e a basso rumore per segnali analogici a banda larga di basso livello provenienti da sensori di precisione come sensori di correnti parassite, accelerometri e rilevatori sismici. Lo stesso IS200TVBAH2ABC è un hub attivo o terminale con un semplice circuito di condizionamento del segnale. I segnali dei sensori in loco sono collegati a questa morsettiera tramite cavi schermati e quindi trasmessi attraverso un cavo a nastro dedicato ad alta densità al modulo processore I/O VVIB (Vibration Input) o SAMB (Acoustic Monitoring) installato sul rack I/O del quadro elettrico. Questo design garantisce che i segnali dinamici deboli non vengano disturbati durante la trasmissione, ponendo una solida base hardware per ottenere una valutazione precisa dello stato meccanico, un avviso tempestivo di guasto e una protezione affidabile dal superamento del limite.

Ambito del settore applicativo

IS200TVBAH2ABC viene utilizzato principalmente nei settori che dispongono di apparecchiature rotanti critiche e di grandi dimensioni e adottano sistemi di controllo GE Mark VIe/VIeS.

Industria dell'energia elettrica

Monitoraggio delle vibrazioni dell'albero, delle vibrazioni dei cuscinetti e dello spostamento assiale per turbine a vapore, turbine a gas, generatori e pompe dell'acqua di alimentazione.

Petrolio e gas naturale

Monitoraggio completo delle condizioni meccaniche per compressori di tubazioni a lunga distanza, compressori di refrigerazione di impianti GNL e apparecchiature azionate da turbine su piattaforme offshore.

Industria chimica e petrolchimica

Monitoraggio di macchinari chiave per turbine, come grandi recipienti di reazione, compressori di gas di sintesi e compressori di gas di cracking.

Altre industrie pesanti

Monitoraggio di grandi ventilatori, pompe e azionamenti principali di laminatoi, ecc.

Aggiornamenti di prodotto e progressi tecnologici

I primi sistemi in genere si basavano sul sistema indipendente Bently Nevada 3500 per il monitoraggio e la protezione delle vibrazioni, interagendo con il DCS tramite cablaggio o comunicazione, con conseguenti silos di informazioni e complessi problemi di manutenzione.

Nell'era Mark VIe è stata introdotta una soluzione integrata di VVIB/SAMB + TVBA, integrando le funzioni di protezione di base all'interno del DCS, ottenendo l'integrazione di controllo e protezione. Questo è stato un progresso significativo nella pratica ingegneristica.

Attuale e futuro

La frequenza di campionamento, la risoluzione e la densità dei canali dei moduli I/O ad alte prestazioni migliorano costantemente.

I futuri moduli I/O a livello di edge computing potranno eseguire FFT preliminare o estrazione di funzionalità localmente, caricando solo i risultati chiave, riducendo così il carico sulla rete e sui server.

Cloud e AI: i dati originali sulle vibrazioni possono essere caricati nel cloud tramite un gateway sicuro e utilizzando algoritmi AI e ML per una previsione dei guasti e una gestione dello stato più accurate.

Specifiche del prodottoficazioni e parametri

Serie di prodotti               Sistema I/O GE Mark VIe / Mark VIeS

Tipo di modulo                 Scheda terminale di ingresso vibrazione/spostamento/accelerazione (Scheda terminale di ingresso vibrazione/spostamento/accelerazione)

Modello                          IS200TVBAH2ABC

Revisione hardware        H2A

Canali e specifiche del segnale

Conteggio canali in ingresso     8 canali

Tipi di sensori supportati

Sensore a correnti parassite        Utilizzato per misurare la vibrazione dell'albero, lo spostamento assiale, l'espansione differenziale, l'eccentricità e il fattore chiave. Tipicamente emette da -2 V a -18 V CC con segnale di vibrazione CA da 0-10 Vpp sovrapposto.

Accelerometro                 Utilizzato per misurare la vibrazione assoluta della sede o dell'involucro del cuscinetto. Può supportare accelerometri ICP/IEPE o con uscita di carica.

Sensore sismico               Utilizzato per il monitoraggio delle vibrazioni a bassa frequenza.

Alimentazione di eccitazione    Per gli accelerometri ICP/IEPE, la morsettiera o il modulo VVIB in dotazione fornirà un'eccitazione della sorgente di corrente costante di +24 V CC, 2-10 mA. Per i sensori a correnti parassite, l'eccitazione è solitamente fornita dal preamplificatore (Proximitor) e la scheda TVBA riceve solo il segnale di uscita.

Larghezza di banda del segnale             Supporta segnali a banda larga, con intervalli tipici da 0 Hz a 10 kHz o anche superiori per soddisfare i requisiti di monitoraggio dei macchinari rotanti ad alta velocità.
