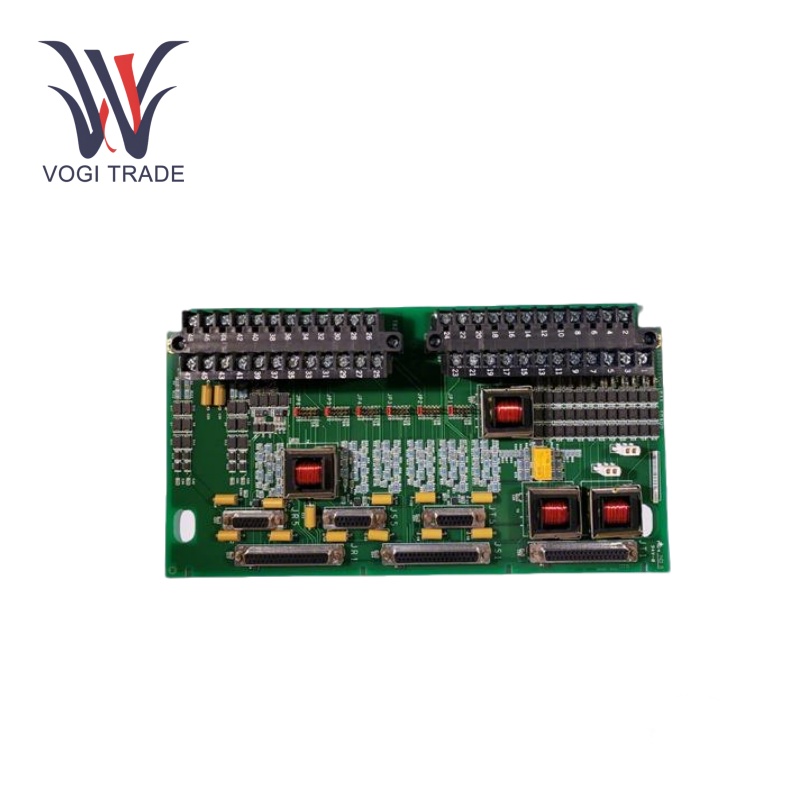

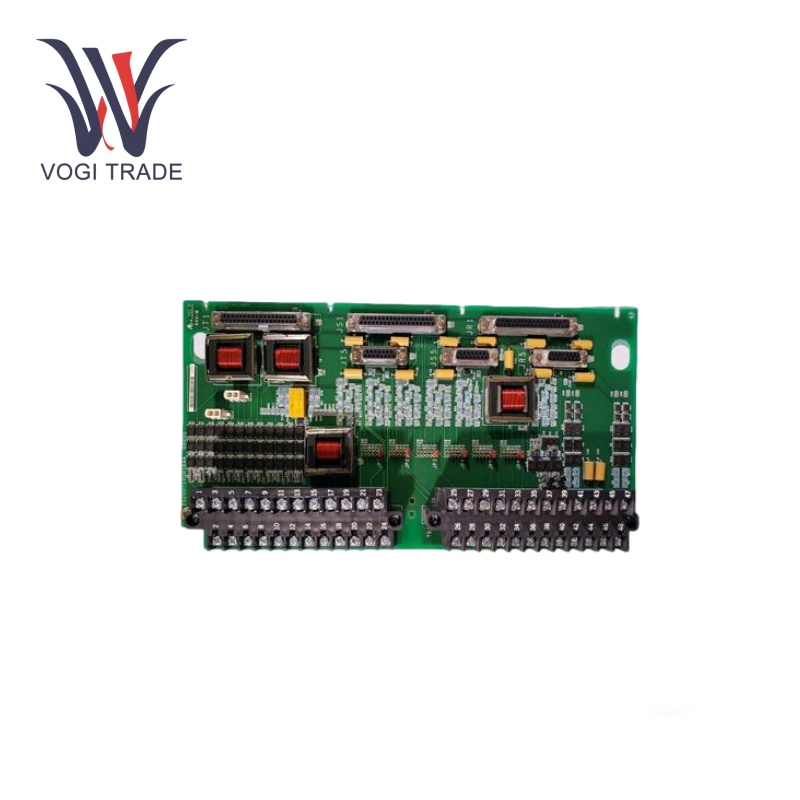

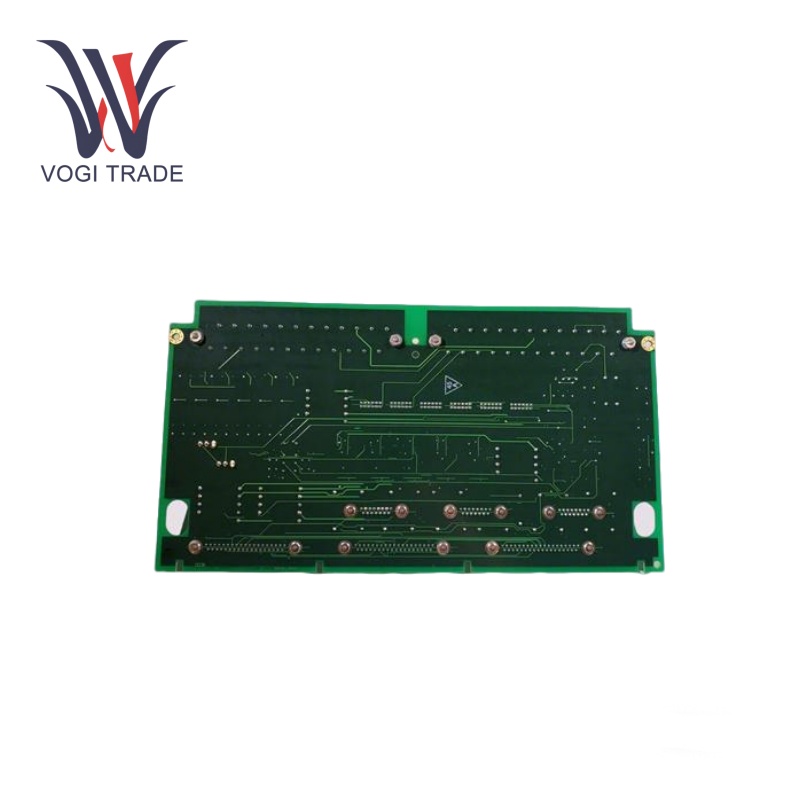

GE IS200TSVOH1BBB

Parametri operativi

Tensione di ingresso: 24 VDC

Consumo attuale: 120 Ma

Segnali analogici: Da 0 a ± 50 VDC

Segnali AC: Fino a 24 VAC

CodiosoSegnali di loop: 4 è 20 Ma

Supporto di feedback: Ospita fino a tre trasformatori differenziali variabili lineari (LVDT) per canale, consentendo configurazioni ad alte, mediane o a bassa selezione.

Ingni di velocità di impulso: Da 2 a 14 kHz

ProCaratteristiche del dotto

Funzione di alimentazione: Commerco Il ruolo principale del GE IS200TSVOH1BBB deve fungere da scheda di alimentazione. Fornisce energia ai singoli componenti. Ciò consente ai microcontroller, ai moduli di comunicazione e alle interfacce di input/output di funzionare correttamente fornendo loro l'energia elettrica richiesta.

Funzione di interfaccia del segnale: Le misurazioni del segnale sono fornite tramite i quattro punti di test TP. Questi punti consentono ai tecnici di monitorare l'integrità dei segnali che si muovono attraverso il sistema. Ciò è necessario per la diagnostica delle prestazioni del sistema.

Funzione di connessione: La scheda facilita la connettività Ethernet con un connettore jack. Questa connessione consente alla scheda di connettersi e comunicare con altri Mark VI, Mark Vie o EX2100 e stazioni di manutenzione e operatore. GE IS200TSVOH1BBB facilita lo scambio di dati, ad esempio dati operativi in ​​tempo reale.

Installazione

Elimina il sistema:Prima dell'installazione, confermare il sistema Mark VI e tutte le sorgenti di alimentazione correlate e le apparecchiature collegate sono spente, per ridurre al minimo il potenziale di shock elettrico e i danni ai componenti aggiunti.

Individuare lo slot di installazione: Sarai guidato su come installare GE IS200TSVOH1BBB nel modulo Versa Europa Rack. Il consiglio ha un profilo standard del settore come interfaccia meccanica ed elettrica.

Installa la scheda: Allinea la tavola con lo slot e inseriscilo delicatamente in posizione. Assicurati che i connettori su tutti i pin del bordo del tabellone siano correttamente inseriti nello slot. Seleziona la scheda Assicurati di stringere.

Collegare i cavi: Secondo lo schema di cablaggio del sistema, collegare eventuali cavi di alimentazione, cavi di segnale e cavo Ethernet. Controllare che tutte le connessioni sono artigli di granchio, per evitare connessioni intermittenti.

Accendi e prova: Una volta terminati installazioni e connessioni del cavo, accendi il sistema. Utilizzare GE IS200TSVOH1BBB Front - LED di stato del pannello per aiutare a controllare il funzionamento di GE IS200TSVOH1BBB e altri componenti.

Gamma di applicazioni

Controllo della turbina a gas: Test e calibrazione di sensori e attuatori o interfacce con gli strumenti sul campo della turbina, per monitorare e controllare le operazioni della turbina.

Automazione industriale: Utilizzato nei sistemi basati su PLC per i processi di monitoraggio e controllo.

Petrolio e gas: Segnalazione efficace per operazioni a monte e a valle.

Risoluzione dei problemi

Ispezione visiva: Cerca eventuali danni fisici, fili sciolti o componenti bruciati sulla scheda.

Controlli del segnale: Utilizzare apparecchiature di test adeguate per confermare che i segnali di input e uscita sono in intervallo nominale.

Impostazioni jumper: Assicurarsi che i saltatori da JP1 a JP6 siano correttamente impostati in base all'applicazione.

Collegamento via cavo: Collegare correttamente tutti i cavi, specialmente nei connettori J5, J3 e J4 ed esaminare la corrosione.

Precisione del feedback: Convalidare le letture da LVDT per garantire un feedback accurato della posizione della valvola.
