Marca: GEDescrizione: scheda simplex con due connettori di tipo DCCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 5Termine di pagamento: T/TPorto di spedizione: XiamenGE IS200TRTDH1DBB è una morsettiera di ingresso dedicata per rilevatore di temperatura a resistenza a 8 canali progettata da General Electric per turbine Mark VIe e Mark VIeS e sistemi di controllo di processo. Essendo un componente chiave dell'architettura I/O distribuita Mark VIe, la funzione principale di questa scheda è quella di fornire un'interfaccia di cablaggio fisico sicura, affidabile e standardizzata per i sensori di temperatura RTD in loco.
| Produzione |
GE |
|
Numero di modello |
IS200TRTDH1DBB |
| Numero d'ordine |
IS200TRTDH1DBB |
| Catalogare |
Marco VI |
|
Paese di origine |
U.S.A. |
|
CODICE SA |
8479909090 |
| Dimensione |
11,5 cm*4,5 cm*3,8 cm |
| Dimensione dell'imballaggio |
14*7 cm*6 cm |
| Peso |
0,22 kg |

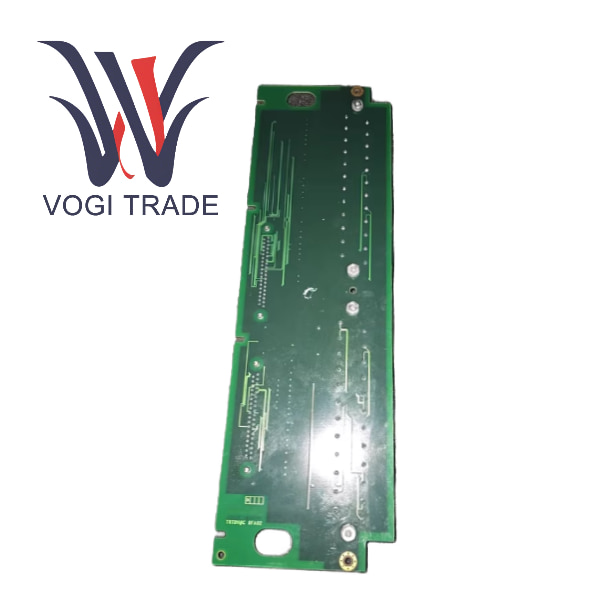

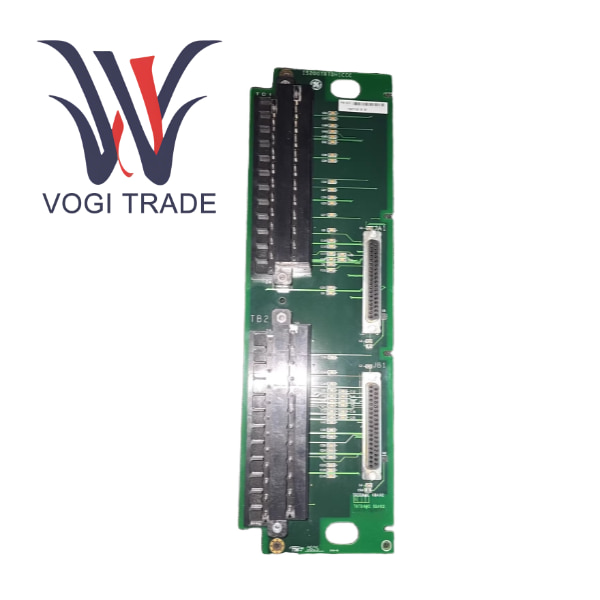

Panoramica del prodotto
GE IS200TRTDH1DBB è una morsettiera di ingresso dedicata per rilevatore di temperatura a resistenza a 8 canali progettata da General Electric per turbine Mark VIe e Mark VIeS e sistemi di controllo di processo. Essendo un componente chiave dell'architettura I/O distribuita Mark VIe, la funzione principale di questa scheda è quella di fornire un'interfaccia di cablaggio fisico sicura, affidabile e standardizzata per i sensori di temperatura RTD in loco. Lo stesso IS200TRTDH1DBB è un hub di cablaggio non alimentato che non esegue alcuna elaborazione del segnale. Dopo che i segnali di resistenza provenienti dai sensori RTD in loco sono stati collegati a questa morsettiera tramite un cavo schermato, vengono quindi trasmessi attraverso un cavo a nastro dedicato ad alta densità al modulo processore I/O PRTD installato sul rack I/O del quadro elettrico. Questo design eredita e ottimizza perfettamente gli elevati requisiti per il monitoraggio della temperatura nel sistema Mark VI, fungendo da hardware fondamentale per garantire un monitoraggio preciso di parametri chiave come le temperature dei cuscinetti e le temperature degli avvolgimenti di apparecchiature critiche come turbine a gas e turbine a vapore.
Confronto di prodotti simili
| Caratteristiche |
GE IS200TRTDH1DBB |
Termoresistenza Siemens SM331 |
Scheda RTD Emerson DeltaV serie M |
Modulo di acquisizione RTD generale |
| Concetto architettonico |
Tipo separato |
Integrata/Bifamiliare |
Tipo separato |
Integrato |
| Vantaggio fondamentale |
Massima manutenibilità, alta affidabilità |
Alta integrazione, costo moderato |
Buona manutenibilità, profonda integrazione di DCS |
Flessibile, a basso costo |
| Connessione RTD |
Supporta chiaramente il sistema di linea 2/3/4 |
Solitamente supporta sistemi a 2/3/4 fili |
Solitamente supporta sistemi a 2/3/4 fili |
Dipende dal modello specifico |
| Mantenere la comodità |
Estremamente funzionamento fuori sede |
Estremamente funzionamento fuori sede |
Alto la morsettiera è di tipo plug-in |
Basso Richiede l'unboxing |
| Piattaforma applicabile |
GE Mark VIe/VIeS |
Siemens S7-300/400 |
Emerson DeltaV |
PC/PLC per uso generico |
| Applicazione tipica |
Temperature dei cuscinetti/avvolgimenti delle principali apparecchiature della centrale elettrica |
Controllo generale del processo |
Controllo del processo di lavorazione del petrolio |
Laboratorio, piccolo progetto |
Guida all'installazione
Pianificazione e preparazione
Confermare la quantità richiesta di TTRTDH1DBB in base all'elenco I/O
Installare la guida DIN da 35 mm nel quadro elettrico
Ordinate esattamente la lunghezza corrispondente dei cavi piatti RTD specifici di GE
Installazione meccanica
Far scorrere IS200TRTDH1DBB nella guida DIN e fissarlo
Collegamento elettrico
Lato sistema: inserire saldamente entrambe le estremità del cavo spelato nel modulo I/O PRTD e nel connettore del TTRTDH1DBB e bloccarle.
Lato campo. Come esempio di sistema a 3 fili, collega il filo A dell'RTD al terminale RTD+.
Collegare il filo B e il filo C rispettivamente ai due terminali RTD.
Assicurarsi che le resistenze dei due fili di compensazione B e C siano il più coerenti possibile, che è la chiave per l'efficacia della compensazione a 3 fili.
Collegare lo strato di schermatura del cavo e metterlo a terra in un unico punto dell'armadio.
Controlla e accendi
Verificare attentamente tutti i collegamenti, in particolare i fili A/B/C dell'RTD.
Dopo l'accensione, verificare tramite il software ToolboxST se le letture di ciascun canale del modulo PRTD sono normali e confrontarle con la temperatura effettiva misurata sul posto per verifica.
