GE IS200JPDMG1ADC

Parametri tecnici

Tensione in ingresso:28 V CC nominali

Connettori di ingresso:Tre Mate-N-Lok a 9 pin (JR, JS, JT)

Connettori di uscita: J1–J3 (Mate-N-Lok a 6 pin), JCR/JCS/JCT (2 pin), JAR/JAS/JAT (ausiliario)

Corrente nominale in uscita:25 A max per bus di ingresso

Interfaccia diagnostica:Cavo a nastro a 50 pin (P1/P2), connettore DC-62 per pacchetto I/O PPDA

Temperatura operativa:Da -30°C a +65°C (da -22°F a +149°F)

Dimensioni della scheda: 16,51 cm A x 17,8 cm L (6,5 x 7,0 pollici)

Montaggio:Staffa in acciaio montata su guida DIN o su base

Panoramica del prodotto

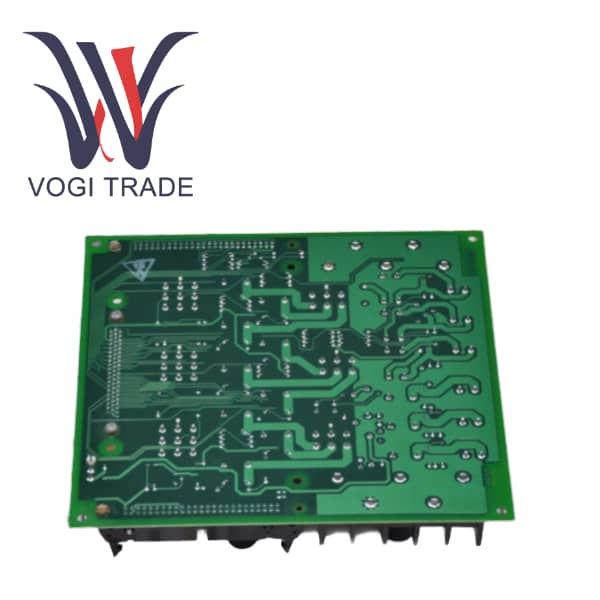

IS200JPDMG1ADC è una scheda di uscita di alimentazione di controllo modulare a 28 V CC ad alte prestazioni, designata come tipo JPDM all'interno del framework del modulo di distribuzione dell'alimentazione (PDM) del sistema di controllo della turbina GE Mark VIe. GE IS200JPDMG1ADC funziona come sistema nervoso centrale per la distribuzione di alimentazione a 28 V CC pulita, affidabile e ridondante ai componenti critici del sistema di controllo, inclusi i controller stessi, i pacchetti I/O e l'infrastruttura di rete come gli switch Ethernet.

In quanto componente "principale" del PDM, il JPDM si distingue per la protezione con fusibile del circuito derivato integrata IS200JPDMG1ADC e la sua capacità di supportare architetture di alimentazione ridondanti ad alta corrente.   GE IS200JPDMG1ADC è progettato per ambienti industriali mission-critical in cui la disponibilità del sistema e la tolleranza ai guasti sono fondamentali.   Una caratteristica fondamentale è la capacità di ospitare un pacchetto I/O IS220PPDA, che fornisce diagnostica e feedback completi a livello di sistema, trasformando il sistema di distribuzione dell'alimentazione da una rete di cablaggio passiva in una risorsa intelligente, monitorata e manutenibile.

Caratteristiche funzionali

Supporto per tripla ridondanza modulare (TMR):L'IS200JPDMG1ADC è progettato fondamentalmente per i sistemi TMR. GE IS200JPDMG1ADC mantiene tre bus di alimentazione da 28 V CC completamente indipendenti (R, S, T). Un guasto in un alimentatore o bus non influirà sugli altri due, garantendo il funzionamento continuo di almeno due canali del controller.

Protezione completa del circuito derivato:GE IS200JPDMG1ADC a differenza della sua controparte JPDS, JPDM include fusibili individuali su tutti i circuiti di uscita principali e ausiliari. Ciò fornisce protezione localizzata, impedendo che un guasto in un singolo pacchetto I/O o dispositivo di campo provochi l'interruzione dell'intero bus di alimentazione.

Diagnostica di sistema avanzata tramite PPDA:GE IS200JPDMG1ADC Ospitando un pacchetto I/O PPDA, JPDM consente una suite completa di diagnostica, tra cui:

Monitoraggio della tensione analogica in tempo reale di tutti e tre i bus da 28 V.

Stato booleano di ogni circuito derivato con fusibile (indicazione di fusibile bruciato).

Feedback sullo stato dei contatti puliti da ciascuno dei tre alimentatori bulk.

ID elettronico per il riconoscimento automatico della scheda nella configurazione del sistema.

Architettura di alimentazione flessibile:GE IS200JPDMG1ADC può essere facilmente riconfigurato sul campo tramite ponticelli. GE IS200JPDMG1ADC può passare da una configurazione TMR completamente ridondante a una configurazione Simplex ad alta disponibilità in cui più alimentatori condividono il carico su un singolo bus.

Capacità ad alta corrente:GE IS200JPDMG1ADC progettato per sistemi più grandi, JPDM supporta alimentatori con limiti di corrente superiori a 500 W. Ciascuno dei tre bus di alimentazione interni è valutato per 25 A, con un percorso di ritorno a terra comune valutato per 75 A.

Sicurezza e affidabilità intrinseche:Caratteristiche come i fusibili autoripristinanti sui circuiti ausiliari, l'ORing dei diodi per l'alimentazione PPDA e il coordinamento con i dispositivi di protezione a monte garantiscono un'elevata affidabilità del sistema e semplificano il ripristino da guasti transitori.

Confronto con prodotti simili (JPDM vs. JPDS)
