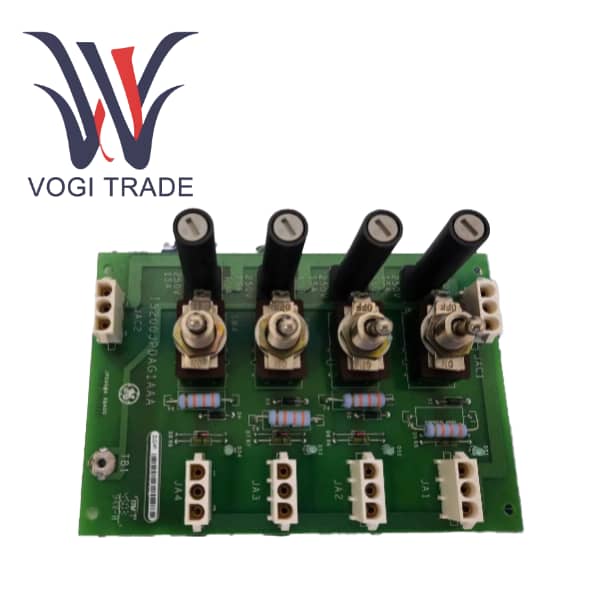

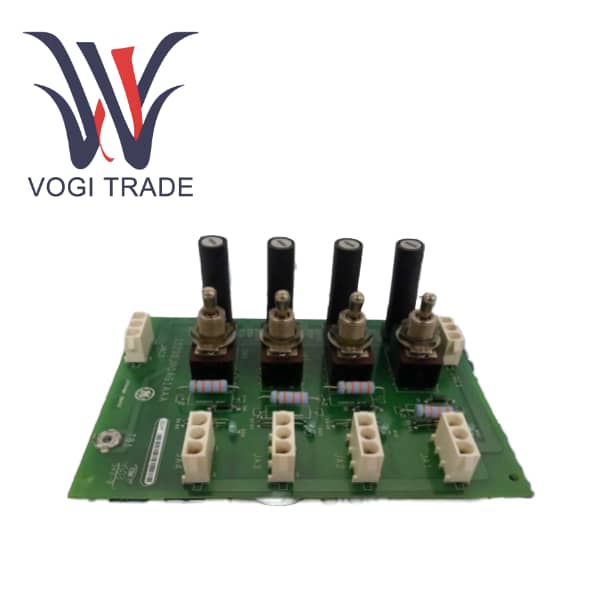

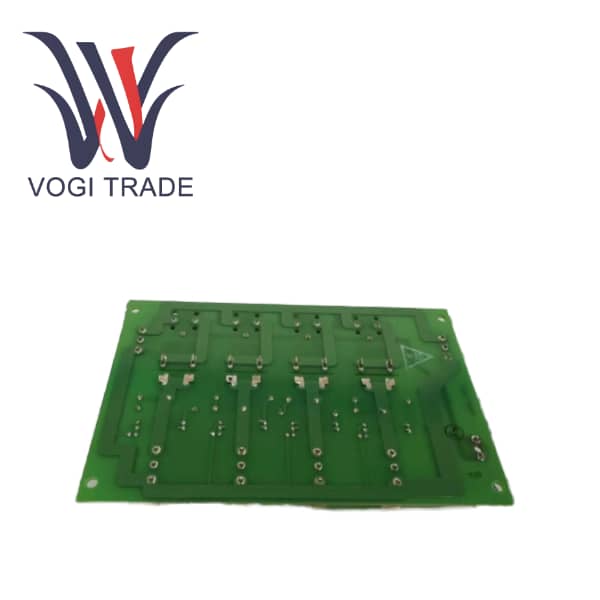

Marca: GEDescrizione: IS200JPDFG1ADDCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 3Termine di pagamento: T/TPorto di spedizione: XiamenIS200JPDFG1ADD è un modulo di distribuzione dell'alimentazione da 125 V CC progettato per l'uso nel sistema di controllo GE Mark VIe. GE IS200JPDFG1ADD costituisce una parte fondamentale della famiglia dei moduli di distribuzione dell'alimentazione (PDM), responsabile dell'accettazione e della distribuzione dell'alimentazione a 125 V CC da fonti di batteria e/o moduli di conversione CA-CC (DACA).
| Produzione |
GE |
| Numero di modello |
IS200JPDFG1ADD |
| Numero d'ordine |
IS200JPDFG1ADD |
| Catalogare |
Marco VI |
| Descrizione |
Scheda di distribuzione dell'energia |
| Paese di origine |
U.S.A. |
| CODICE SA |
8537101190 |
| Dimensione |
233×37×160 millimetri |
| Peso |
0,82 chilogrammi |
Parametri tecnici
Tensione in ingresso: 24 V CC o 125 V CC (è possibile utilizzare un solo ingresso alla volta) 125 V CC nominale (max 145 V CC)
Corrente in ingresso: 30 A massimo
Interruttore automatico: 30 A CC, incluso
Connettori di uscita: J1R, J1S, J1T (fusibile 5 A), J7X,Y,Z (fusibile 5 A), J8A,B (fusibile 12 A), J12 (fusibile 3 A)
Portata fusibile: 15 A, 250 V (fusibile da ¼ pollici x 1¼ pollici) da 3 A a 12 A, a seconda dell'uscitaImpedenza a terra: >75 kΩ (JP1 in posizione), >1500 kΩ (JP1 rimosso)
Temperatura operativa: da -30°C a +65°C (da -22°F a +149°F)
Dimensioni del modulo: 30,48 cm A x 21,33 cm L x 16 cm P (12" x 8,4" x 6,3")
Montaggio: 4 fori per viti n. 10
Panoramica del prodotto
IS200JPDFG1ADD è un modulo di distribuzione dell'alimentazione da 125 V CC, progettato specificamente per il sistema di controllo GE Mark VIe. Essendo un componente chiave della serie di moduli di distribuzione dell'alimentazione (PDM), è responsabile della ricezione e della distribuzione dell'alimentazione a 125 V CC dalla batteria e/o dal modulo di conversione CA-CC (DACA). La scheda è progettata specificatamente per applicazioni ad alta affidabilità in cui gli alimentatori ridondanti e il monitoraggio del sistema sono di cruciale importanza. Questa scheda può essere perfettamente integrata con altri componenti PDM e fornire un feedback completo tramite l'interfaccia I/O PPDA per ottenere una diagnosi del sistema in tempo reale.
Caratteristiche funzionali
Ingresso di alimentazione ridondante, modulo DACA che supporta ingresso batteria da 125 V CC e alimentatore CA per alimentazione di backup.
La sbarra collettrice CC flottante, che supporta il rilevamento dei guasti a terra, è conforme agli standard elettrici sotto tensione non pericolosi.
Monitoraggio integrato, che fornisce ampiezza di tensione, guasto a terra e rilevamento CA-CC tramite PPDA.
Uscita con fusibile e interruttore, circuiti di uscita multipli, dotati di fusibili e interruttori per la protezione dei rami.
Il feedback del sistema è collegato al PPDA tramite un cavo piatto per la diagnosi in tempo reale e la segnalazione dello stato.
Elevata affidabilità, specificatamente progettato per configurazioni ridondanti per garantire un funzionamento continuo.
Confronto con prodotti simili
| Caratteristica |
IS200JPDFG1ADD |
JPDE (24/48 V CC) |
Distribuzione del carico CA |
| Tipo di ingresso |
125 V CC |
24/48 V CC |
115/230 v e |
| Uscite |
Uscite CC multiple con fusibile |
Uscite CC con fusibili |
Uscite CA con fusibile |
| Rilevamento guasto a terra |
SÌ |
SÌ |
NO |
| Feedback PPDA |
Feedback completamente analogico e digitale |
Feedback analogico limitato |
Feedback sulla tensione CA e sullo stato delle derivazioni |
| Supporto per la ridondanza |
Sì (batteria + DACA) |
Sì (doppia fornitura) |
Sì (doppia sorgente CA) |
| Caso d'uso tipico |
Distribuzione DC ad alta potenza |
Distribuzione CC a bassa potenza |
Distribuzione del carico CA |
Vantaggi e svantaggi
Vantaggio
L'elevata affidabilità si riflette nel supporto di alimentatori ridondanti e nel funzionamento con tolleranza agli errori.
La sicurezza è conforme agli standard di tensione non pericolosi ed è dotata di una funzione di rilevamento dei guasti a terra.
Il design modulare può essere facilmente integrato con altri componenti Mark* VIe PDM.
Le potenti funzioni di protezione includono fusibili, interruttori automatici e filtri per garantire un funzionamento sicuro.
Svantaggio
L'installazione è complessa e richiede una corretta messa a terra e connessione al PPDA per funzionare correttamente.
La sbarra collettrice CC flottante, che supporta il rilevamento dei guasti a terra, è conforme agli standard elettrici sotto tensione non pericolosi.
Rispetto ai quadri di distribuzione non ridondanti o più semplici, il costo iniziale del sistema GE è maggiore.
I tecnici devono avere familiarità con l'architettura GE PDM per poter risolvere i problemi.
