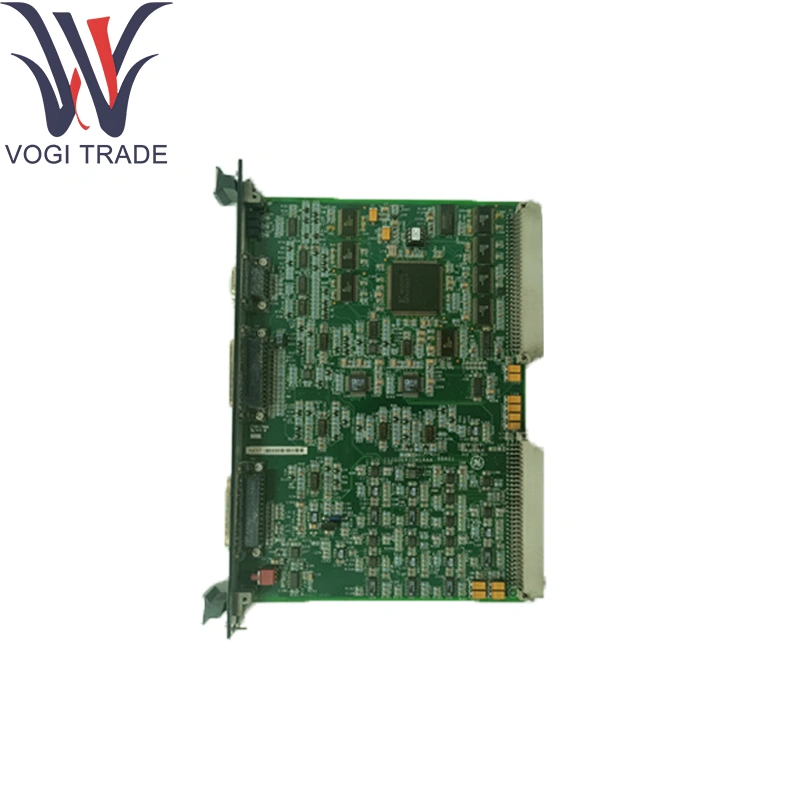

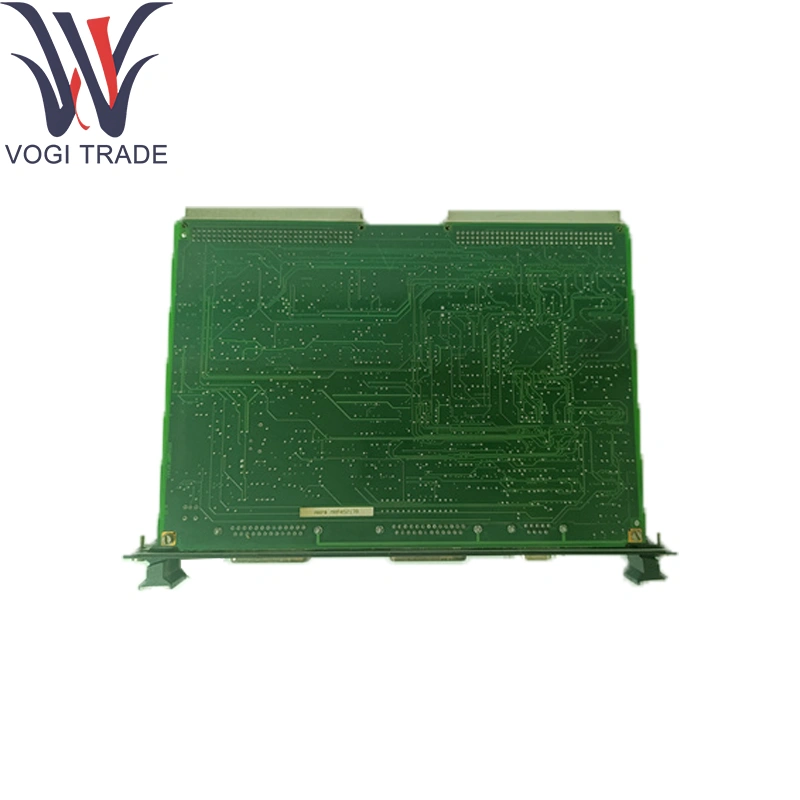

Ge is200eroch1abb

Parametri tecnici

Input dell'operatore:

Fino a 16 ingressi a pulsante discreti o selettori (bagnatura a 24 V cc) per GE IS200EROCH1ABB

Decisione input: hardware da 10 ms

Isolamento: 1 kV da canale a terra

Output dell'operatore:

Fino a 16 uscite discrete di lampada o azionamento a LED (collettore aperto, 24 V DC @ 100 mA)

Protetto dalla polarità eccessiva e inversa nel GE IS200eroch1abb

Interfaccia della tastiera:

Supporto per tastiera a matrice 4 × 4 tramite bus di scansione multiplex

Connettore di pannello back-panel HMI: nastro a 16 pin standard per moduli LCD personalizzati o display di testo

LED di stato: indicatori locali "Power Ok", "Comm Ok", "guasto" sul bordo anteriore

Connettori:

Connettori di backplane a doppio pin I/O-Pack

Cablaggio di campo tramite due morsettie a 26 vie

Ambientale:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensando per GE IS200eroch1abb

Funzione del prodotto

Interfaccia della stazione di controllo locale: rotta comandi dell'operatore discreto (avvio, arresto, reset, modalità selezione) nella CPU Mark Vie e guida le lampade di stato o LED locali in risposta a allarmi e modalità di sistema.

Case/display Integrazione: fornisce bus matrice scansionati e alimentazione a display LCD o LED a bassa potenza per letture locali dei parametri chiave (velocità, temperatura, stato del viaggio).

Supporto di spegnimento di emergenza: interfacce con pulsanti e-stop dedicati e lampade "Trip" per un rapido intervento manuale

Moduli di supporto core

PROPRIETTO I/O PACCHE: IS42XPSCAH1B ASSEMBLASO POTENZA

Modulo controller: Mark Vie CPU (ad es. IS200TPROH1C) Input dell'operatore di elaborazione per GE IS200EROCH1ABB

Annunciator Packs: moduli di lampada complementari per carichi di indicatore ad alta potenza (ad esempio, IS400Tlys1b)

Componenti di estensione

Terminali collegabili: blocchi a 26 vie chiave per i canali di input e di uscita; Disponibile con scarico di deformazione del cavo integrato

Kit telaio in pannello frontale: cornice e guarnizioni per i pulsanti di montaggio, interruttori di selezione e lampade per indicatore

Assemblee cablabili a nastro: imbracature a 16 pin per la connessione a moduli LCD alfanumerici o grafici personalizzati

Kit di arresto di emergenza: gruppi di pulsanti in acciaio inossidabile e operatori a testa di funghi con cablaggio integrato

Supporto software

Configurazione: mappatura input-and-output, tempistica di debounce e modelli di flash lampada definiti tramite GE Toolboxst ™ I/O-Pack Wizard

Diagnostica e monitoraggio:

Flag di salute in ingresso e output per canale disponibili nei tag HMI e OPC-DA

Autotest sull'accensione di conferma della lampada e integrità della tastiera, con guasti registrati nella diagnostica del controller

Firmware: nessun firmware a bordo; Tutta la logica risiede nel programma dell'applicazione Mark Vie

Documentazione: dettagliata nella Guida all'installazione I/O VIE/O VIES nella sezione "Interfaccia di controllo dell'operatore remoto"
