GE IS200EGDMH1ADE

Parametri Operativi

Temperatura per operare:-30 fino a 65°C

Tipo di connettore:Due connettori backplane

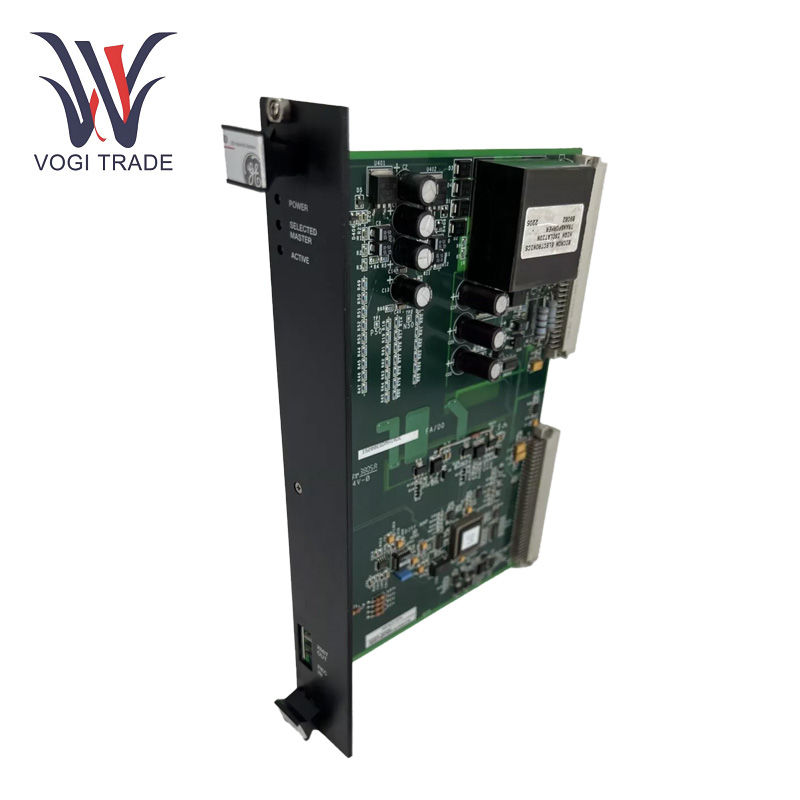

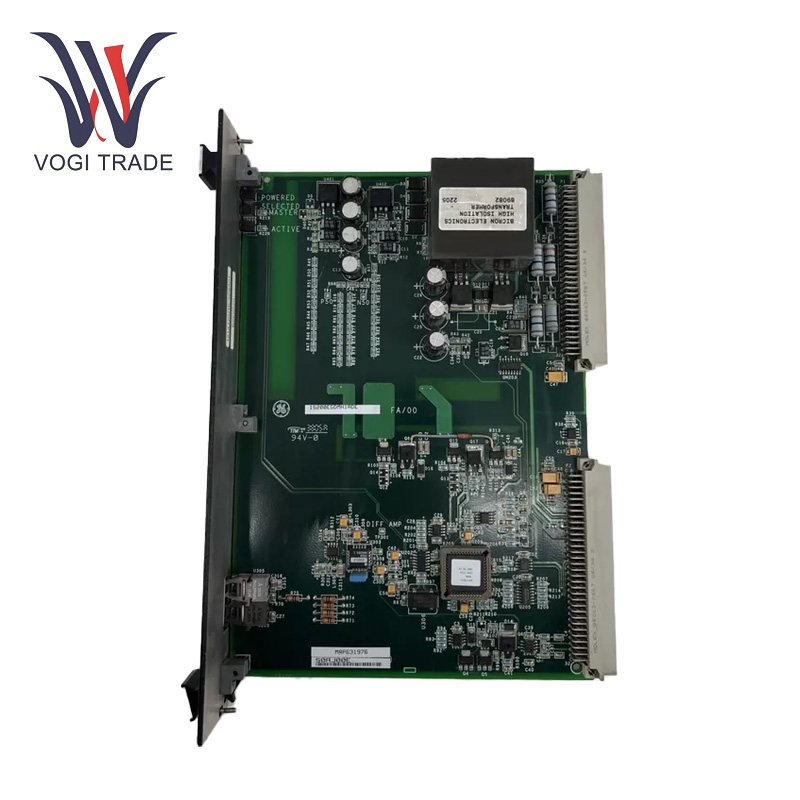

Parti sigillate:un relè, 7 condensatori HV, circuiti integrati, RESISTENZE A FILM METALLICO e un socket CPU

Utilizzo delle tavole:Il sistema simplex utilizzava 1 scheda, mentre il sistema ridondante utilizzava 3 schede

Caratteristica del prodotto

Rilevamento del terreno sul campo:GE IS200EGDMH1ADE funziona principalmente come modulo rilevatore di massa eccitatrice. Rilevamento di perdite di campo dalLati CA e CC del circuito di campo:Il sistema di controllo è in grado di rilevare le dispersioni di campo sia dal lato CA che dal lato CC del circuito di campo, il che è importante per garantire la sicurezza e la stabilità del sistema di eccitazione.

Caratteristiche generali Supporto del sistema ridondante:Sistema di controllo ridondante con 3 schede GE IS200EGDMH1ADE in cui sono configurati controller, master 1 e master 2. Questa ridondanza conferisce robustezza e stabilità al sistema in modo che possa continuare a funzionare, anche in caso di guasto di una delle schede.

Elaborazione e trasmissione del segnale:Funziona insieme ad una scheda EXAM che ci permette di calcolare la tensione sul pin del resistore di rilevamento di terra. Viene quindi trasmesso come segnale a un modulo correlato come il modulo DSPX utilizzando EISB nel rack del controller che utilizza il collegamento in fibra ottica.

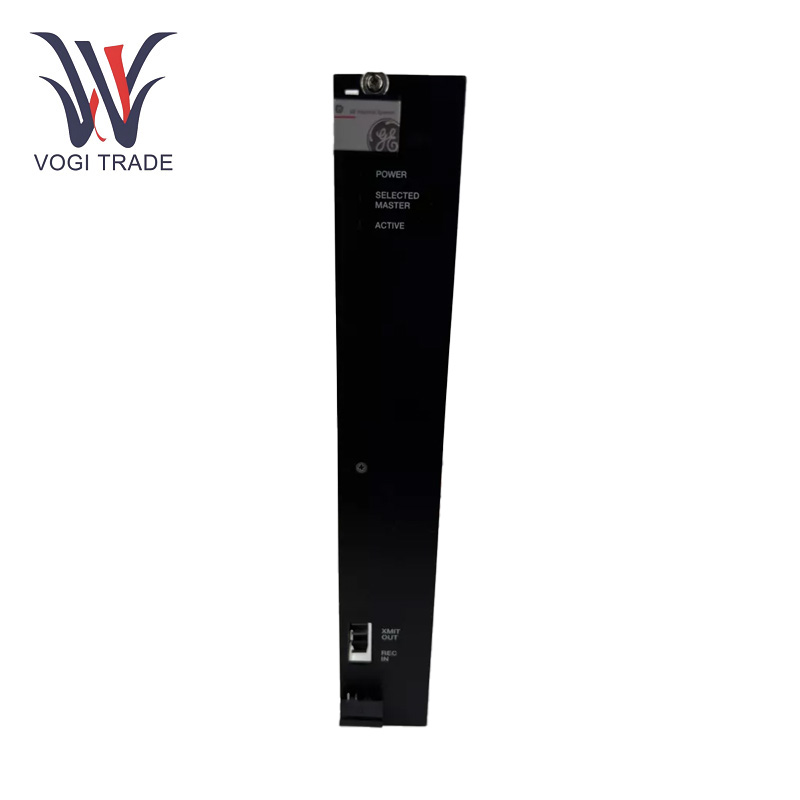

Multi-LED:Il pannello anteriore della scheda presenta diversi indicatori: indicatore di alimentazione principale, indicatore di attività e indicazione di selezione principale. L'integrazione di queste luci svolge un ruolo fondamentale nel comprendere a colpo d'occhio lo stato operativo del modulo, aiutando così nel monitoraggio e garantendo una collaborazione fluida.

Installazione

Montaggio:GE IS200EGDMH1ADE è situato nel rack del backplane di alimentazione dell'eccitatore. Le tre schede EGDM in un'architettura ridondante dovrebbero essere montate negli slot appropriati e collegate correttamente al backplane. Un backplane è costituito da due connettori; questi due connettori del backplane sulla scheda devono essere collegati correttamente alle corrispondenti interfacce del backplane. La connessione deve essere sicura per poter trasmettere correttamente il segnale.

Risoluzione dei problemi

Per evitare questo:Nessuna indicazione di alimentazione Per verificare se il circuito di alimentazione è normale, il cavo di alimentazione è collegato correttamente, se c'è un problema con la tensione di alimentazione. E che il modulo di alimentazione interno della scheda non sia danneggiato.

In caso di indicatori luminosi anomali:Controllare lo stato dell'indicatore di attività o questo indicatore di selezione principale è anomalo, verificare prima se la connessione della scheda e degli altri moduli correlati è normale. Ciò potrebbe anche essere causato da una connessione allentata o da un problema con il cavo di trasmissione del segnale. Successivamente, controlla se le impostazioni di configurazione della scheda sono in ordine.

Guasto se il modulo non è in grado di rilevare correttamente la dispersione verso terra del campo e tramite GE IS200EGDMH1ADE è possibile verificare se la scheda EXAM funziona normalmente, se GE IS200EGDMH1ADE e la scheda EXAM funzionano in uno stato collegato. Controllare inoltre se sono presenti guasti al resistore di rilevamento di terra e ai relativi circuiti di condizionamento del segnale.

Problema dell'interfaccia di comunicazione:Se non c'è comunicazione, controllare la linea di comunicazione, in particolare la linea di comunicazione in fibra tra essa e il modulo DSPX. Non rompere il cavo in fibra ottica, i parametri di comunicazione dovrebbero essere corretti.

Campo di applicazione

Industria della produzione di energia elettrica:GE IS200EGDMH1ADE viene utilizzato principalmente nei gruppi generatori con turbine a gas e nei gruppi generatori con turbine a vapore. Ciò gli consente di svolgere un ruolo essenziale nel monitoraggio e nella protezione del sistema di eccitazione di un generatore, garantendo il funzionamento sicuro del generatore e la qualità dell'alimentazione.

Pianta marina:Questo modulo è applicabile anche alle turbine a gas o a vapore di centrali elettriche marine o di grandi sistemi di propulsione marina per garantire il funzionamento affidabile del sistema di eccitazione della turbina in ambiente marino.
