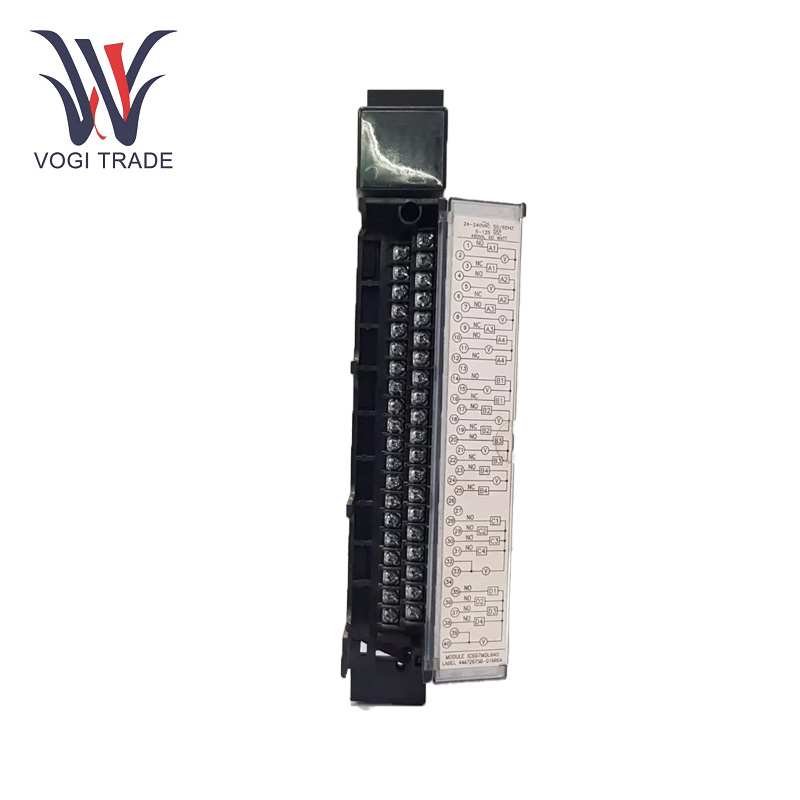

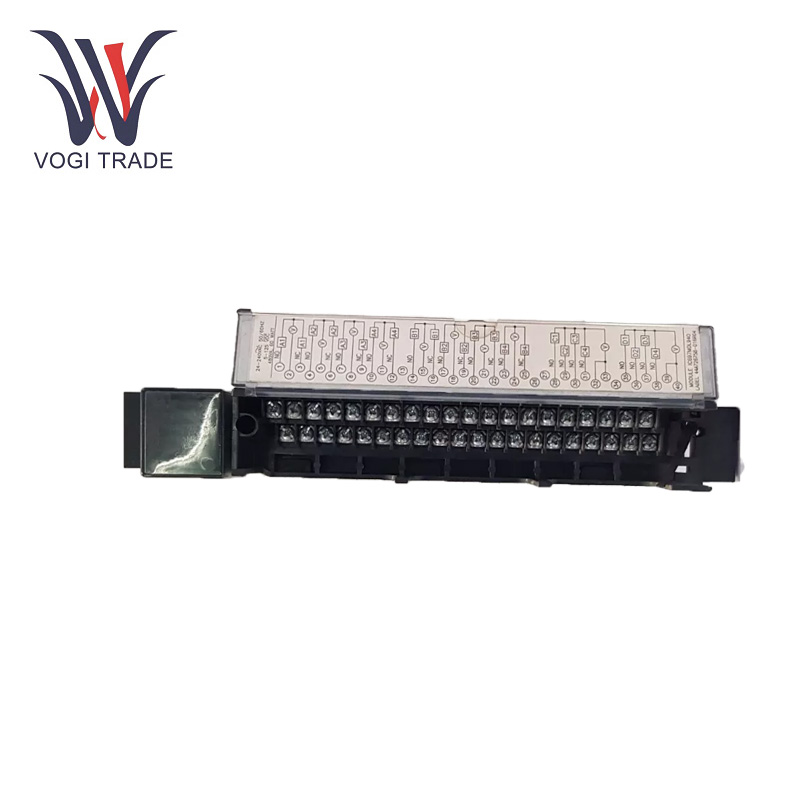

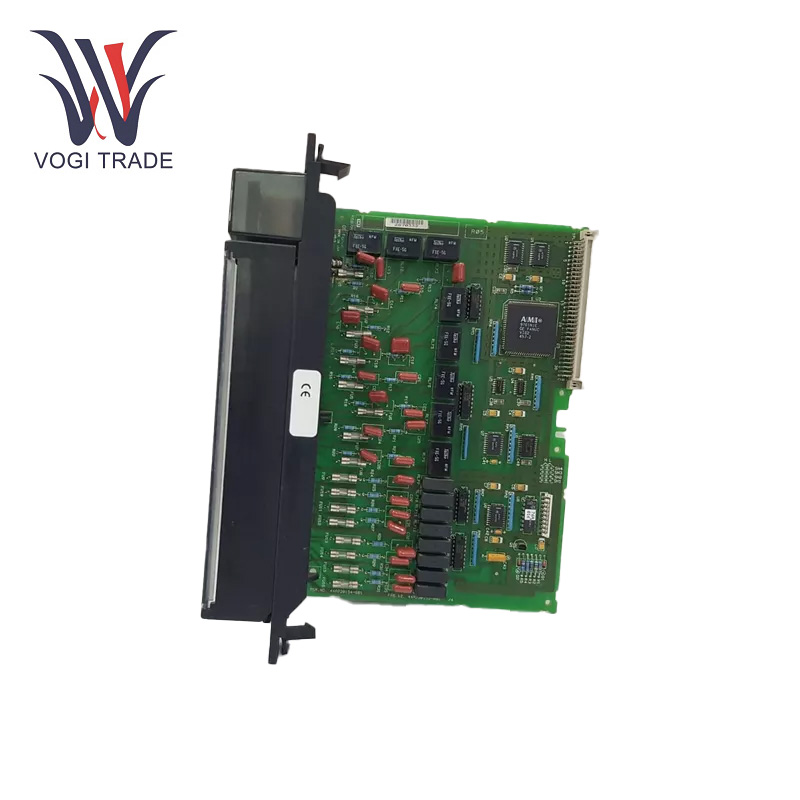

GEIC697MDL940

Parametri Operativi

Tensione nominale: 120/240 VCA o 5/24/125 VCC.

Numero di uscite: 16 uscite, comprendenti 8 relè isolati Forma C (SPDT) e 8 relè Forma A (SPST).

Corrente di carico massima:

2 A per punto a 120/240 V CA o 24 V CC.

0,2 A per punto a 125 V CC.

Consumo energetico: Assorbe 750 mA dal bus da 5 V sul backplane.

Frequenza di commutazione: Fino a 20 cicli al minuto per carichi induttivi.

Carico minimo: 10 mA per garantire un funzionamento affidabile.

Ipreghieratensione ionica: 1500 Volt tra il lato campo e il lato logico, garantendo un isolamento robusto.

Caratteristiche del prodotto

Uscite relè: 8 uscite relè Form C e 8 uscite Form A per il controllo di una varietà di dispositivi di campo.

Protezione: circuiti smorzatori RC dotati di circuito di uscita, resistenza agli urti. Per point flash è integrato come elemento di protezione da sovracorrente.

Nessuna alimentazione esterna richiesta: Alimentato solo dal modulo, non è necessaria l'alimentazione esterna.

Operazioni sui segnali ad alta velocità: GE IC697MDL940 è sviluppato per percepire istantaneamente un numero enorme di segnali digitali e analogici. Nelle complesse configurazioni di automazione industriale, più sensori e attuatori spesso devono comunicare avanti e indietro. È in grado di ricevere segnali da diversi dispositivi e trasformarli in comandi operativi

Configurazione I/O versatile: I canali di ingresso e uscita sono regolabili. Gli utenti possono modificare le configurazioni in base alle esigenze della loro applicazione. GE IC697MDL940 offre flessibilità, sia che si tratti di I/O digitali per il controllo discreto o di I/O analogici per il monitoraggio continuo delle variabili.

Tolleranza agli errori e ridondanza: Dotato di alcuni meccanismi di tolleranza agli errori, è in grado di rilevare errori presenti nei segnali o nei componenti interni. Se si verifica un guasto evidente, GE IC697MDL940 è in grado di continuare con funzioni limitate o emettere allarmi per l'operatore. L'affidabilità del sistema di controllo è aiutata dalle funzionalità di ridondanza.

Installazione

Preparazione:Assicurarsi che il rack PLC sia spento prima dell'installazione per evitare rischi elettrici. Tuttavia, il modulo deve essere destinato a uno slot vuoto nel rack del PLC Serie 90-70.

Da montare: Tenere il modulo sopra lo slot di destinazione e spingerlo con forza verso il basso finché non si sente un clic o non si avverte la profondità. Conservare il modulo utilizzando la manodopera o il meccanismo di bloccaggio per evitare spostamenti o terremoti.

Cablaggio sul campo:Naturalmente, se l'installatore dispone di una morsettiera estraibile per il collegamento dei dispositivi di campo, assicurarsi di effettuare tutti i collegamenti in modo sicuro. Fare riferimento allo schema elettrico nel manuale dell'utente per garantire la polarità e il funzionamento corretti.

Power-Up:Una volta completata l'installazione e il cablaggio, accendere il rack PLC. Controllare le spie di stato del modulo per assicurarsi che funzioni correttamente.

Gamma di applicazione

Produzione automobilistica: Negli impianti di produzione automobilistica, GE IC697MDL940 viene utilizzato per il controllo di macchinari per saldatura robotizzata, trasportatori di catene di montaggio e sistemi di ispezione qualità. Coordinando il modo in cui funzionano questi componenti, si contribuisce alla produzione efficiente dei veicoli.

Industria aerospaziale:In grado di gestire il controllo di macchinari e strumenti di precisione per la produzione e i test aerospaziali GE IC697MDL940 osserva e regola variabili come pressione, temperatura e posizione in ambienti in cui precisione e affidabilità sono cruciali.

Robotica industriale:GE IC697MDL940 funge da interfaccia tra il controller del robot e i sensori e gli attuatori esterni nell'isola di lavoro robotizzata. Ciò consente al robot di adattarsi ai cambiamenti dell’ambiente ed eseguire compiti complessi con grande precisione.

Risoluzione dei problemi

Il modulo non risponde:Verificare che il modulo sia installato correttamente e posizionato saldamente nel rack PLC. Controllare l'alimentazione per garantire che il rack PLC sia alimentato.

Guasto del canale di uscita:Controllare il cablaggio di campo per collegamenti allentati o errori di cablaggio. Verificare che il dispositivo di campo collegato funzioni correttamente. Controllare il fusibile pertinente dell'uscita che è guasto e sostituirlo se è bruciato.

Funzionamento intermittente:Assicurarsi che il carico collegato a ciascuna uscita non superi la corrente nominale specificata. Controllare eventuali fattori ambientali come vibrazioni eccessive o temperature estreme che potrebbero influire sulle prestazioni. Rivedere la frequenza di commutazione per assicurarsi che rientri nelle capacità del modulo, in particolare per carichi induttivi .
