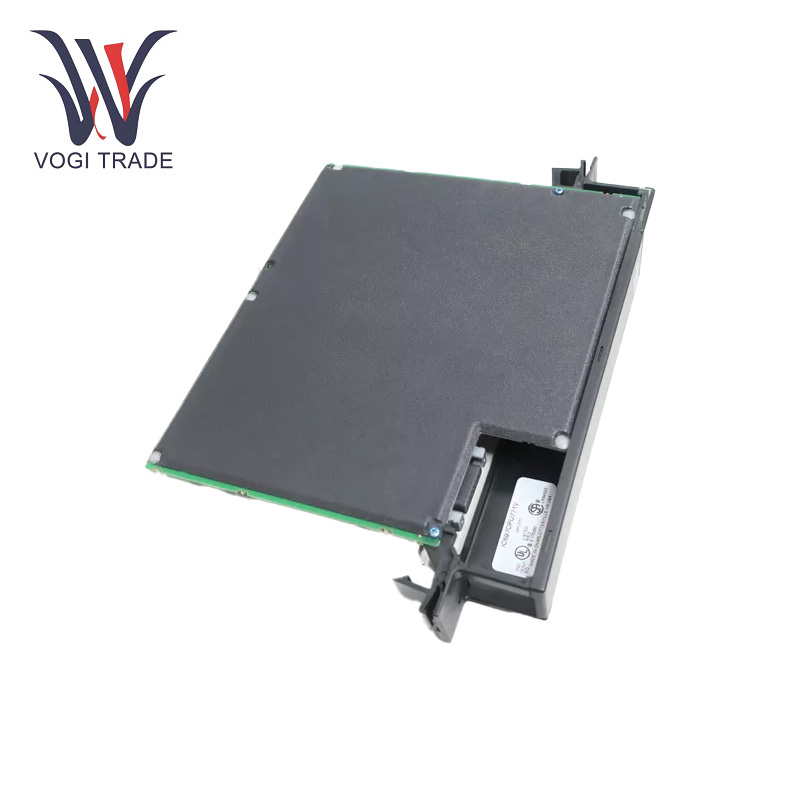

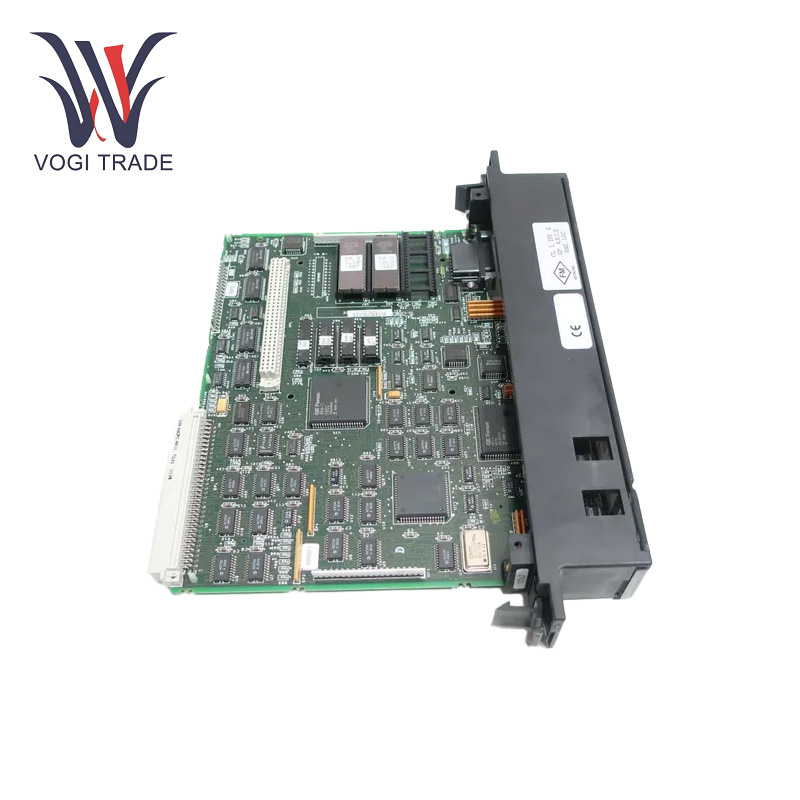

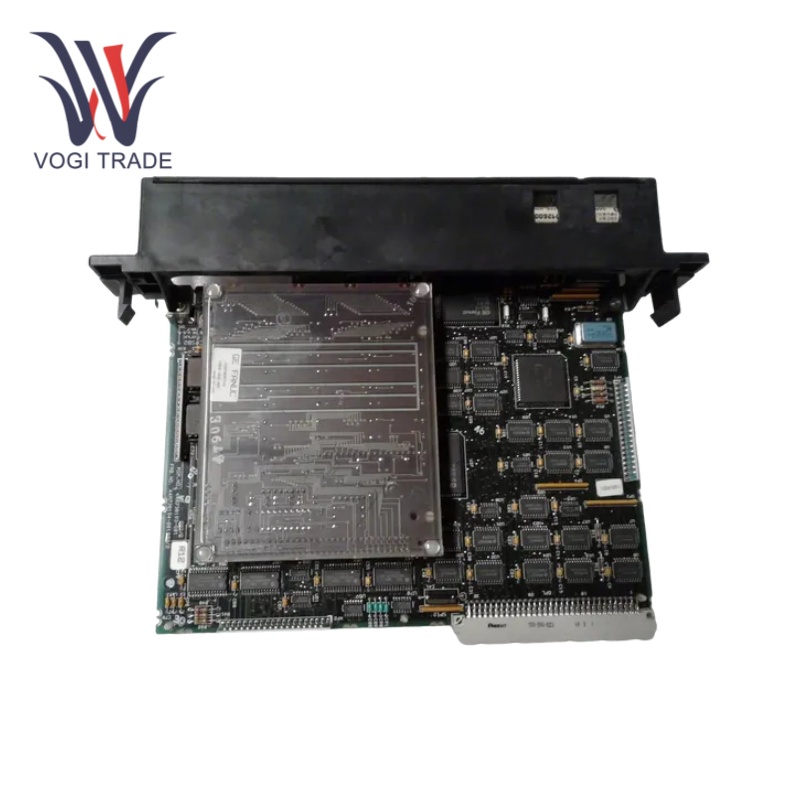

GEIC697CPU771

Parametri Operativi

Requisiti di tensione:La CPU riceve alimentazione dal bus backplane da 5 V del rack Serie 90-70.

Consumo energetico: 1,1 A a 5 V CC.

Capacità I/O digitale:Supporta fino a 2.048 (2K) punti I/O digitali in qualsiasi combinazione.

Capacità I/O analogici:Gestisce fino a 8.000 (8K) punti I/O analogici per applicazioni di controllo e monitoraggio dei processi.

Protezione ambientale:Progettato per uso industriale, con elevata resistenza alla polvere e ad altri contaminanti in ambienti controllati.

Backup della batteria CMOS: Mantiene la memoria durante l'interruzione dell'alimentazione.

Diagnostica automatica dei guasti: protegge dagli errori di runtime e fornisce feedback sullo stato per la risoluzione dei problemi.

Microprocessore:12 MHz 80C186 per un'elaborazione rapida ed efficiente.

Requisiti di memoria:Richiede una scheda di espansione per il programma utente e la memorizzazione dei dati.

Memoria massima: Fino a 512 KB di capacità di memoria per applicazioni estese.

Velocità di esecuzione delle istruzioni: esegue istruzioni logiche booleane in 0,4 microsecondi, consentendo un rapido processo decisionale.

Porta seriale: Una porta RS-232 per la programmazione e la comunicazione. Compatibile con vari moduli opzionali intelligenti, comprese le interfacce LAN e i moduli coprocessore.

Modularità:Compatibile con moduli I/O discreti, analogici e controller bus, consentendo una progettazione flessibile del sistema.

LED diagnostici:Fornisce lo stato visivo del modulo, inclusi gli stati di alimentazione e operativi.

Caratteristiche del prodotto

Altamente comunicativocapacità di azione: Costruito con più porte di comunicazione, come Ethernet e porte seriali, inclusa RS232/RS485. Questo è il motivo per cui può interfacciarsi perfettamente con altri dispositivi nella rete industriale, facilitando lo scambio di dati e il controllo coordinato. GE IC697CPU771 può interagire con PLC, HMI e altri dispositivi intelligenti.

Programmazione flessibile: Funziona con centinaia di linguaggi di programmazione e può adattarsi a molteplici esigenze applicative. La logica ladder, il testo strutturato o i diagrammi a blocchi funzione possono essere utilizzati dagli ingegneri per creare programmi di controllo personalizzati. Ciò consente agli utenti di configurare strategie di automazione complesse.

Funzioni diagnostiche e di monitoraggio: Gli strumenti diagnostici integrati monitorano costantemente lo stato dell'unità. GE IC697CPU771 può anche rilevare guasti come surriscaldamento, memoria e errori di comunicazione. Un'altra caratteristica comune sono gli indicatori LED che indicano visivamente cosa sta accadendo durante l'operazione e sono molto utili per diagnosticare la maggior parte dei problemi.

Installazione

Preparazione:Spostare l'interruttore di controllo sulla CPU sul controllo a tre posizioni impostato su 'STOP'

Scheda di espansione della memoria: Aggiungere la scheda di espansione della memoria alla CPU che fornisce all'utente spazio di archiviazione sufficiente per il programma utente e i dati.

Installazione della batteria:inserire la batteria CMOS in uno degli slot batteria designati per conservare la memoria durante l'interruzione dell'alimentazione.

Montaggio:Inserire il modulo CPU nello slot uno del rack PLC, assicurandosi che sia collegato saldamente.

Accensione:Ripristinare l'alimentazione al rack.

Gamma di applicazione

Settore manifatturiero:Un attore fondamentale nelle fabbriche con linee di produzione automatizzate. GE IC697CPU771 gestisce apparecchiature, inclusi nastri trasportatori, bracci robotici e centri di lavoro. Aumenta la produttività e il controllo qualità coordinando i movimenti di questi dispositivi.

Controllo del processo: Gestione dei processi complessi nell'industria chimica, farmaceutica e alimentare. GE IC697CPU771 controlla temperatura, pressione, portate e altri parametri chiave. Si tratta di garantire che il processo di produzione rimanga coerente e sicuro.

Generazione e distribuzione di energia: Nelle centrali elettriche, GE IC697CPU771 viene utilizzato per controllare generatori, quadri e sistemi di distribuzione. Aiuta inoltre l'energia a rimanere stabile e ricollegata alla rete in modo affidabile per fornire la massima protezione contro interruzioni di corrente o fluttuazioni irregolari.

Risoluzione dei problemi

Problemi di avvio: il modulo non si avvia, verificare prima i collegamenti di alimentazione. Verificare la corretta tensione e se sono presenti cavi allentati. Controllare il fusibile, ove applicabile. Supponendo che l'alimentazione sia buona, controlla quindi il bootloader e le versioni del firmware. Una versione errata a volte può portare a errori di avvio.

Errori di comunicazione: Il primo passo da compiere in caso di errori di comunicazione è controllare i collegamenti dei cavi. Controllare che siano collegati saldamente e che non siano rotti. Eseguire il software di diagnostica delle porte di comunicazione. Se le porte sembrano buone, controlla le impostazioni di rete. Indirizzi IP, maschere di sottorete o gateway non corrispondenti possono impedire la comunicazione.

Errori del programma: Ciò è dovuto ad errori di programmazione inattivi, ovvero se il modulo non si forma bene durante il funzionamento. Utilizza gli strumenti di debug forniti per seguire il percorso del programma. Fare attenzione alla logica sbagliata, all'assegnazione errata dei valori, alle violazioni dell'accesso alla memoria, ecc. Nella maggior parte dei casi, la correzione di questi errori risolve il comportamento anomalo.
