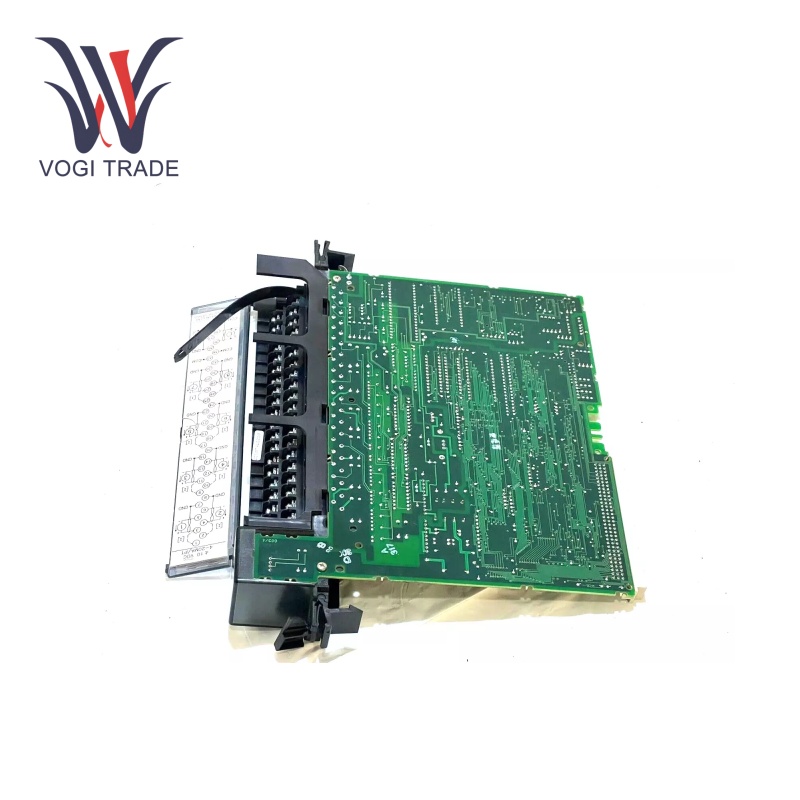

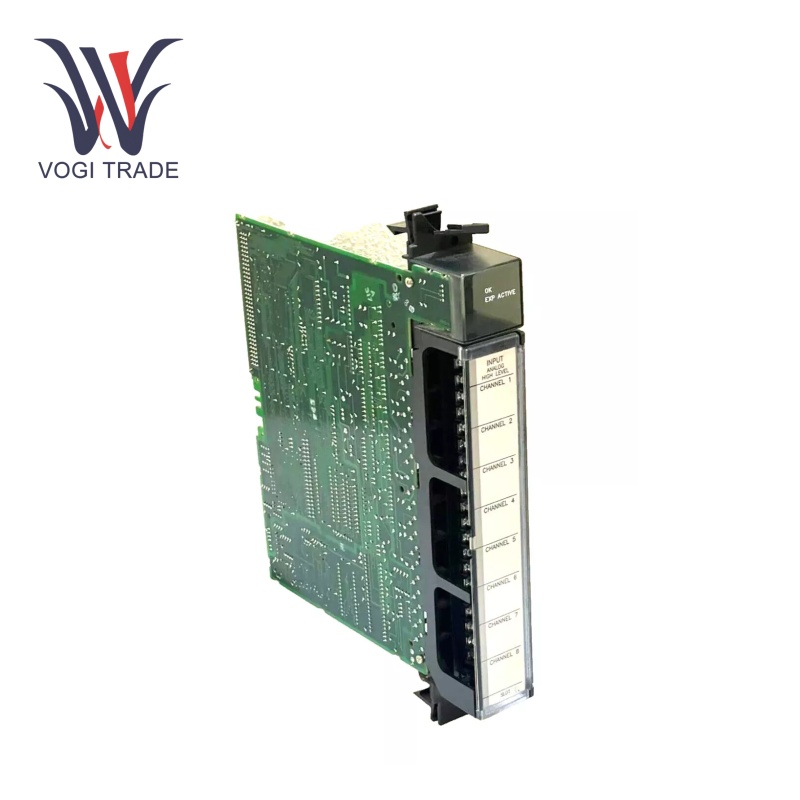

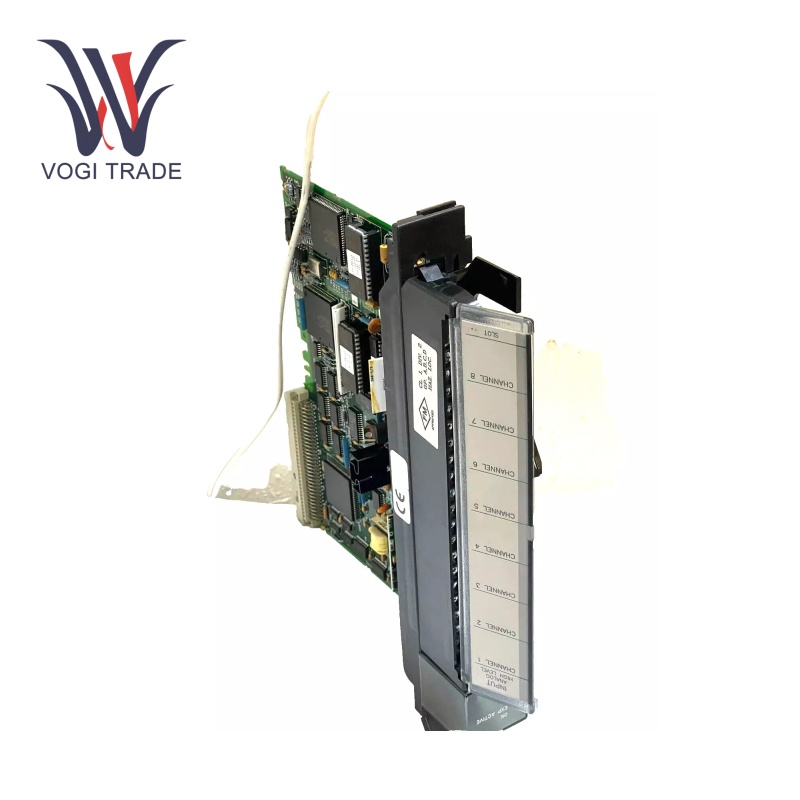

GE IC697Alg230

Parametri operativi

Canali di input: 8 ingressi differenziali, ciascuno configurabile per segnali di tensione o corrente.

Tensione di ingresso: ± 10 v

Corrente di input: 4 è 20 Ma

Risoluzione: 14 bit, garantendo la conversione del segnale ad alta precisione.

Tasso di aggiornamento: Circa 2,4 a 2,8 millisecondi, consentendo una rapida acquisizione di dati.

Tempo di conversione: 10ms per canale

Tensione di isolamento: 1500VAC tra campo e logica

Temperatura operativa: Da 0 ° C a 60 ° C

Umidità: Dal 5% al ​​95% non condensante

Caratteristiche del prodotto

Conversione da analogico a digitale: GE IC697Alg230 viene utilizzato principalmente per la conversione dei segnali di ingresso analogici in una rappresentazione digitale. I valori vengono utilizzati per sconfiggere la CPU di un controller logico programmabile o di altri controller che accedono agli ingressi analogici attraverso il backplane VME. Questo processo di conversione è essenziale per i sistemi di controllo industriale, in cui la maggior parte degli algoritmi di controllo e delle operazioni logiche sono implementate sui dati digitali.

Configurazione del canale di input: 8 canale di input differenziale, con questa flessibilità, gli utenti possono collegare vari tipi di sensori allo stesso modulo in base alle esigenze dell'applicazione.

Protezione da sovratensione: ogni ingresso è protetto in condizioni di sovratensione transitoria. Questa protezione è necessaria in ambienti industriali, in cui il rumore elettrico, le sovratensioni di corrente o i sensori cattivi possono portare a eventi di sovratensione. La protezione da sovratensione nella GE IC697Alg230 aiuta a prevenire i danni dovuti all'alta tensione e al surriscaldamento.

Riferimenti I/O configurabili dall'utente: I riferimenti I/O sono l'utente - configurabile, eliminando la necessità di saltatori o interruttori di immersione.  GE IC697alg230 semplifica il processo di configurazione, consentendo agli utenti di personalizzare il modulo per soddisfare le esigenze specifiche della loro applicazione. Il modulo è integrato con la funzione di configurazione del software MS DOS o Windows, fornisce un'interfaccia intuitiva per configurare il modulo.

Convertire i segnali: Questi cambi di tensione analogica o ingresso di corrente in informazioni riconosciute per l'elaborazione PLC.

Configurazione del canale individuale: impostare per la tensione o la corrente con scala personalizzata per diverse applicazioni.

Installazione

Montaggio:GE IC697Alg230 è il telaio da utilizzare nel corrispondente PLC.FRAME. Ha un meccanismo che consente una chiave meccanica per garantire che il dispositivo venga sostituito correttamente e si allinea correttamente all'interno del telaio. Ciò impedisce che il modulo venga installato in modo improprio, il che potrebbe causare il funzionamento corretto dei collegamenti elettrici o danneggiare il modulo.

TErminalAsse:È qui che il cablaggio del campo termina in una terminale rimovibile. Questo, semplifica la connessione rapida e la disconnessione per i sensori e altri pezzi di hardware esterni. Tutte le terminali sono completamente contrassegnate per una facile identificazione dei canali di input.

Connessione backplane: Si collega al backplane VME Assicurarsi che quando il modulo è collegato al backplane, esiste una connessione ferma e il modulo è seduto per impedire eventuali collegamenti elettrici intermittenti.

Gamma di applicazioni

Controllo del processo: esempio di controlli di processo che includono il monitoraggio e il controllo di temperatura, pressione, flusso, ecc.

Sistemi di acquisizione dei dati: Raccolta e digitalizzazione di informazioni analogiche da diversi rilevatori per l'esame e il monitoraggio.

Automazione industriale: GE IC697Alg230 è integrato con macchinari e attrezzature di fabbrica che controllano e gestiscono automaticamente i processi di fabbrica.

Risoluzione dei problemi

Nessun segnale o letture sbagliate:Verificare che il segnale di ingresso rientri nell'intervallo configurato. Cerca terminazioni improprie o sciolte nelle connessioni di cablaggio. Assicurati anche che la sorgente del segnale di ingresso sia OK.

Fallimento del canale: Controllare il LED di stato del canale interessato. Se il LED non è acceso, un canale potrebbe essere negativo. Controllare l'impostazione del canale sull'applicazione di programmazione PLC. Se il problema continua, sostituire il modulo.

Segnalazione di rumore o interferenza: Assicurati di macinare e proteggere il cavo che trasporta il segnale analogico. Per i segnali attuali, utilizzare cavi per coppia attorcigliata poiché il rumore è ridotto. Cerca fonti vicine di interferenza nel campo elettromagnetico e sposta i cavi secondo necessità.

Modulo non riconosciuto da PLC: Verificare che il modulo sia correttamente seduto nel rack.Module non riconosciuto dalle connessioni di backplane PLC e alimentato a rack. Rimonicare i parametri di medulo nel software di programmazione PLC.

Over Temperation:Verificare che il modulo funzioni nell'intervallo di temperatura specificato. Verificare che ci sia sufficiente raffreddamento e flusso d'aria attorno al rack PLC.
