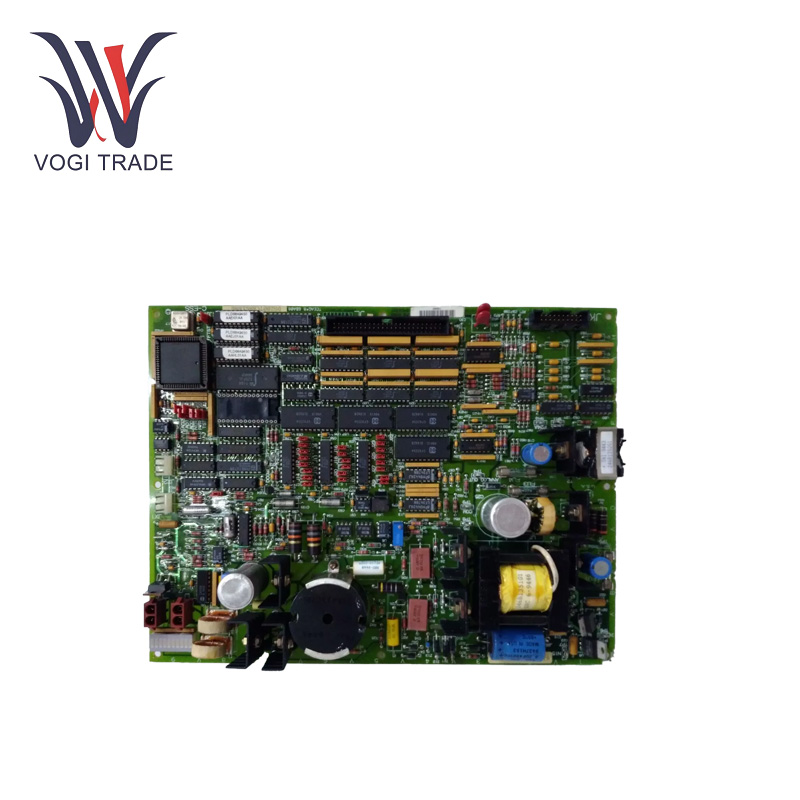

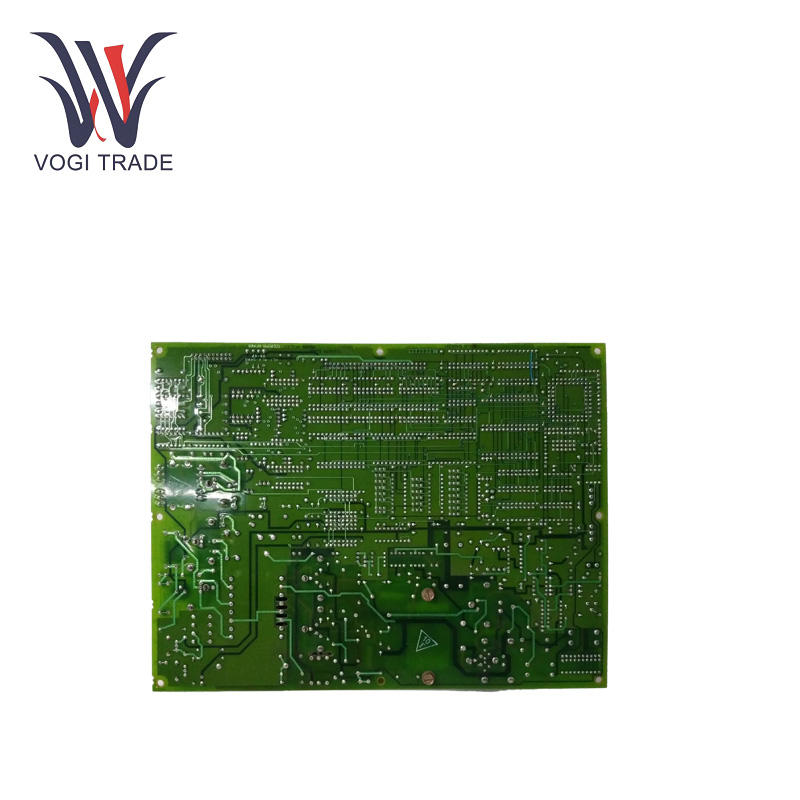

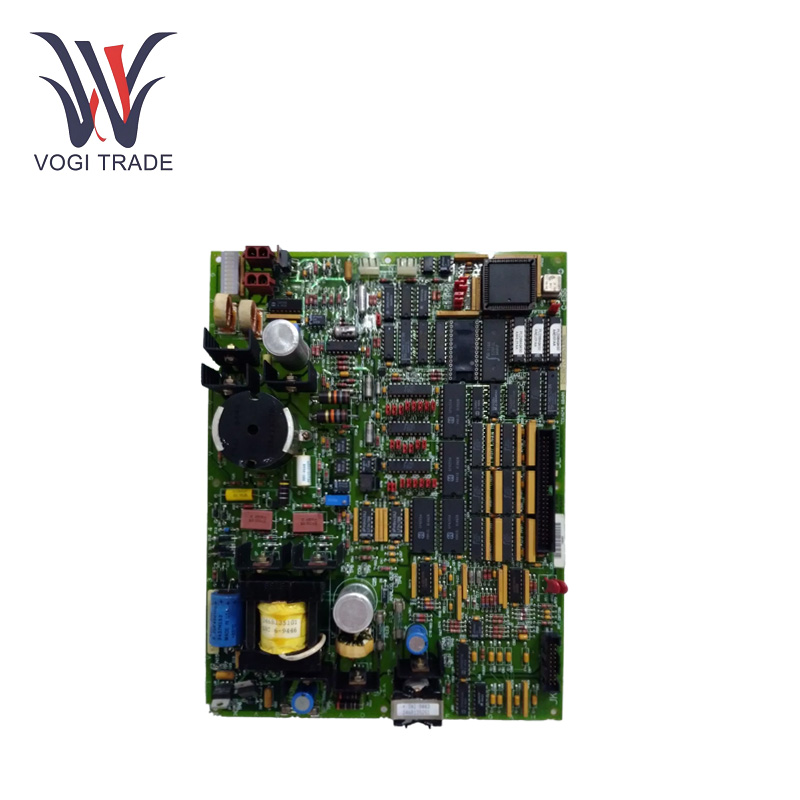

GEDS215TCEAG1BZZ01A

Parametri Operativi

Vi:+ 24 VCC.

Potenza Drew:20-30 W.

Temperatura di conservazione:Da -65°C a +125°C .

Intervallo di temperatura operativa:Da -40°C a +85°C.

Porte di comunicazione:RS-232, RS-485.

Configurazione I/O digitale:8 ingressi digitali, 8 uscite digitali .

I/O analogico:Ingressi di corrente 4–20 mA .

ISegnali di ingresso:4-20 mA.

Caratteristiche del prodottoture

Controllo dinamico:GE DS215TCEAG1BZZ01A presenta algoritmi per controllare con precisione la velocità, il carico e altre impostazioni operative della turbina.

Capacità diagnostiche:Le funzionalità diagnostiche integrate consentono alla scheda di valutare lo stato del sistema, facilitando il rilevamento dei guasti

Analisi dei dati del sensore in tempo reale:La scheda raccoglie continuamente dati da vari sensori sulla turbina, tra cui temperatura, pressione e RPM, consentendo l'analisi in tempo reale del funzionamento della turbina.

Progettato per applicazioni industriali:GE DS215TCEAG1BZZ01A è dotato di meccanismi di ridondanza e protezione integrati per funzionare in ambienti difficili dove sono richiesti tempi di inattività minimi.

Comunicazioni di flessibilità:Il supporto avanzato della scheda comunica protocolli come Modbus e protocolli proprietari GE, consentendole di interconnettersi direttamente con una varietà di altri componenti, nonché con sistemi sull'architettura Mark VIe e con la più ampia rete di controllo industriale.

Gestione della temperatura:Il dispositivo è dotato di sensori di temperatura e meccanismi di feedback che consentono alla turbina di funzionare entro limiti termici sicuri.

Gestione degli allarmi: le funzionalità di allarme migliorate identificano in anticipo le condizioni anomale e avvisano gli operatori di potenziali problemi prima che possano causare gravi danni o danni.

Installazione

Montabile su rack:GE DS215TCEAG1BZZ01A può essere montato su rack o pannello. Assicurarsi che la superficie di montaggio sia sufficientemente robusta e lasciare spazio sufficiente attorno ad essa per il raffreddamento. L'unità può generalmente essere montata su un rack standard da 19 pollici, ma può anche essere montata su una guida DIN se l'installazione lo richiede.

Collegamenti elettrici:Assicurarsi che gli ingressi e le uscite siano cablati correttamente. Collegare i sensori dell'unità al sistema della turbina, assicurandosi che il cablaggio sia sicuro e configurato correttamente. Il LED di controllo e le uscite relè saranno collegati ai dispositivi di controllo corrispondenti e i dati da verificare saranno collegati agli ingressi.

Configurazione del bestiame sacro:Collegare la scheda a un sistema di controllo più grande utilizzando le porte di comunicazione RS-232 o RS-485. Ciò consentirà alla scheda di comunicare dati con un altro dispositivo nella rete di controllo, come sensori, attuatori e controller principali. Controlla sempre che le comunicazioni siano configurate correttamente in modo da poter trasferire i dati correttamente.

Test preliminari e calibrazione:Una volta completato tutto il cablaggio e collegata l'alimentazione, è necessario eseguire una serie di test funzionali e diagnostici per verificare che la scheda riceva ed elabori correttamente i dati del sensore. Regolare i sensori secondo necessità e verificare che i segnali di controllo vengano inviati al sistema della turbina.

Risoluzione dei problemi

Nessuna perdita di potenza e comunicazione:Verificare che l'alimentazione a 24 VCC sia collegata correttamente e che il dispositivo riceva effettivamente tensione. Assicurarsi che i cavi di comunicazione siano intatti e che la configurazione di comunicazione sia impostata correttamente.

Allarme guasto attivato:Consultare il codice di errore fornito dallo strumento diagnostico del sistema. Assicurarsi che tutti i cavi collegati ai sensori siano in buone condizioni e che le letture dei sensori siano corrette. Se necessario, sostituire o ricalibrare eventuali sensori difettosi.

Funzionamento irregolare della turbina:Verificare che i parametri operativi della turbina siano impostati accuratamente. Verificare che i dati del sensore rientrino nell'intervallo valido e vengano utilizzati come previsto.

Surriscaldamento:Assicurarsi che la scheda sia montata in un luogo ben ventilato. Assicurarsi che il sistema di raffreddamento funzioni correttamente e che la turbina non sia sovraccarica.

Interferenza del segnale:Utilizzare cavi schermati per evitare interferenze elettromagnetiche. Controllare che tutti i cavi siano intatti e posizionati correttamente.

Campo di applicazione

Generazione di energia:Utilizzato negli impianti di produzione di energia, in particolare nei sistemi a vapore, gas naturale e turbine idroelettriche. Ciò garantisce che le turbine funzionino con efficienza ottimale per fornire energia affidabile alla rete.

Industria petrolchimica:Nell'industria del petrolio e del gas, questa scheda di controllo aziona le turbine che azionano compressori, pompe e altre apparecchiature necessarie per elaborare e raffinare petrolio e gas.

Produzione:Controlla i motori delle macchine, mantiene le turbine e le macchine utilizzate nei processi produttivi e previene i guasti nelle industrie che utilizzano turbine di grandi dimensioni.

Applicazioni marine:Le applicazioni GE DS215TCEAG1BZZ01A includono anche turbine marine che forniscono sistemi di propulsione e generazione di energia per navi o piattaforme offshore.

Chimico:Supervisiona le turbine che azionano compressori, reattori e altri sistemi all'interno degli impianti chimici per migliorare l'efficienza energetica e garantire la sicurezza operativa.

Industrie minerarie e del cemento: le turbine vengono utilizzate per alimentare macchinari di grandi dimensioni nell'industria mineraria, nella produzione di cemento e nell'industria pesante che lavora i materiali.
