GE DS200RTBAG1AHC

Parametri tecnici

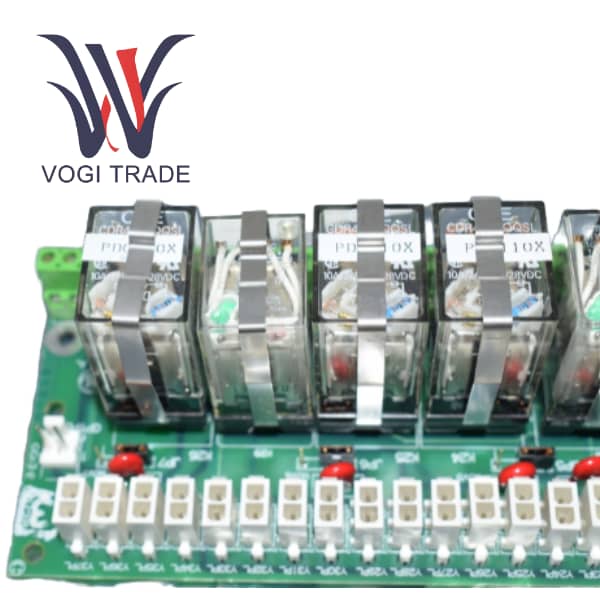

Numero di relè: 10 (K20–K29)

Tipi di relè: K20–K26: DPDT (bipolare a doppia corsa) K27–K29: 4PDT (quadripolare a doppia corsa)

Voltaggio bobina: 110 V CC (Gruppo G1)

Valutazione del contatto: Relè DPDT: 10 A     Relè 4PDT: 1 A

Protezione I/O: Varistori all'ossido di metallo (MOV) da 130 V CA

Connettori chiave: RPL (16 pin), OPTPL (2 pin), C1PL–C5PL, Y9PL–Y37PL, ecc.

Punti terminali: 52 terminali per relè I/O (K20–K26)

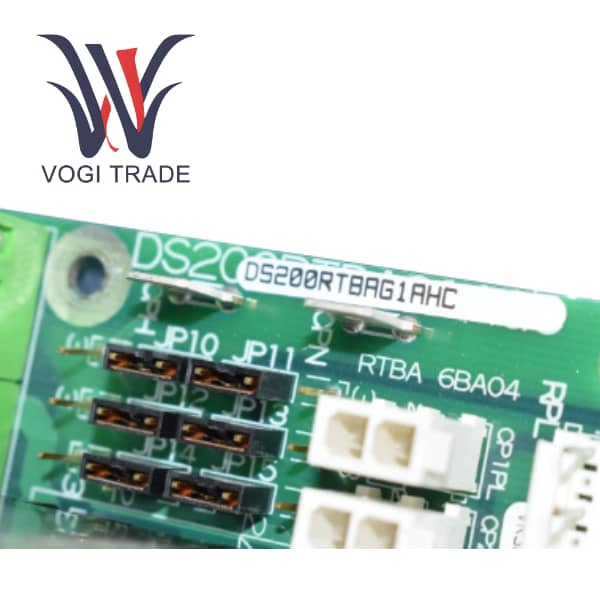

Configurazione: configurabile tramite ponticelli (JP1–JP15) per la fonte di alimentazione e l'instradamento del segnale

Montaggio: montato su scheda, fissato con viti ai distanziatori

Panoramica del prodotto

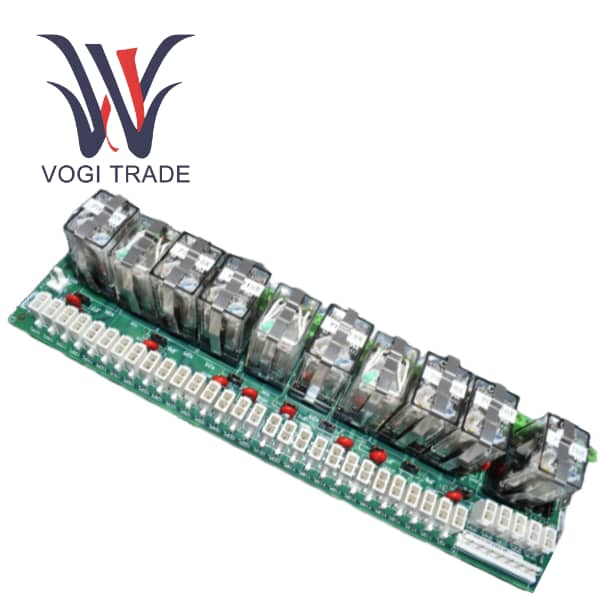

GE DS200RTBAG1AHC è una morsettiera relè ad alte prestazioni (RTBA) lanciata da General Electric. La morsettiera relè è progettata come scheda di espansione opzionale per l'utilizzo in azionamenti industriali o armadi di eccitazione. Questa scheda integra dieci relè e può fornire funzioni flessibili di controllo del segnale e di espansione dell'interfaccia, rendendola adatta a sistemi complessi di automazione e controllo industriale.

La morsettiera relè supporta più configurazioni di alimentazione di controllo e presenta compatibilità e affidabilità eccellenti. Questa scheda è ampiamente utilizzata in vari sistemi di azionamento e controllo GE, migliorando significativamente la logica di controllo e le capacità di output.

Caratteristiche

Elevata flessibilità di configurazione

La bobina del relè può essere alimentata da una fonte di alimentazione interna (scheda LTB) o esterna, offrendo un'ampia gamma di opzioni di progettazione.

La morsettiera relè può essere adattata a varie logiche di controllo e requisiti di alimentazione tramite le impostazioni dei ponticelli multilivello (JP1-JP15).

Prestazioni robuste e affidabili

Tutti gli I/O relè sono dotati di protezione con varistori all'ossido di metallo (MOV) per resistere ai transitori di tensione e garantire la durata

Ogni gruppo di relè è dotato di un indicatore di stato a LED integrato, che facilita il rapido rilevamento visivo dei guasti e la manutenzione.

Il design modulare semplifica la manutenzione

Il relè indipendente adotta un design plug-and-pull, consentendo una rapida sostituzione senza la necessità di cambiare l'intero circuito, riducendo al minimo i tempi di inattività.

Numeri di terminale chiari e descrizioni dettagliate dei connettori semplificano i processi di cablaggio, debug e risoluzione dei problemi.

Compatibilità empirica

DS200RTBAG1AHC è progettato specificatamente per una perfetta integrazione con i sistemi di azionamento e controllo industriali GE.

Tipi di relè: K20–K26: DPDT (bipolare a doppia corsa) K27–K29: 4PDT (quadripolare a doppia corsa)

Migliora la sicurezza

La morsettiera relè GE è progettata rigorosamente in conformità con gli standard di sicurezza industriale. Chiari segnali di avvertimento e procedure operative prevengono efficacemente i rischi di scosse elettriche e danni alle apparecchiature durante l'installazione e la manutenzione.

Campo di applicazione

Il DS200RTBAG1AHC, con la sua versatilità, è adatto per un'ampia gamma di applicazioni di controllo industriale e di gestione dell'alimentazione.

Viene applicato come azionamento a frequenza variabile (VFD) nel sistema di controllo e azionamento di motori industriali in GE Mark V, Mark VI e altri sistemi di azionamento, fornendo un'uscita di controllo ausiliaria. GE DS200RTBAG1A può avviare/arrestare ventole ausiliarie e pompe dell'acqua oppure visualizzare lo stato dell'azionamento (in funzione, pronto, guasto) al PLC/HMI centrale.

In termini di controllo dell'eccitazione per motori/generatori di grandi dimensioni, fornisce funzioni chiave di controllo e interblocco nel sistema di eccitazione, come l'applicazione e la disconnessione del campo magnetico.

Automazione dei processi e produzione

Nel controllo del sistema di trasporto viene gestita la relazione di interblocco tra più trasportatori. L'avvio e l'arresto di un trasportatore dipendono dallo stato operativo di un altro.

Automazione meccanica

Realizza interblocchi di sicurezza e controllo (come protezione del controllo degli accessi e monitoraggio della pressione di lubrificazione) su macchinari di produzione come macchine per lo stampaggio a iniezione, presse e apparecchiature CNC.

Il DS200RTBAG1AHC fornisce sequenze di controllo multilivello e monitoraggio delle condizioni per sistemi di pompaggio o compressione complessi.

Movimentazione materiali e industria pesante

Nel controllo di gru e paranchi gestisce funzioni di controllo come sollevamento, movimento destra e sinistra e finecorsa di sicurezza.

Viene applicato nel sistema di azionamento del trasportatore ad alta affidabilità dei trasportatori minerari per ottenere il monitoraggio dell'allarme di avvio, del controllo della frenata e del sistema di sicurezza per la trazione della fune.

Generazione e distribuzione di energia

Il pannello di controllo del generatore, DS200RTBAG1AHC, viene utilizzato per serializzare l'allarme (avvisatore acustico, indicatore luminoso) e il controllo del sistema ausiliario.

Il commutatore automatico configurabile fornisce la logica di controllo per la commutazione tra l'alimentazione principale e quella di riserva.

La funzione relè che fornisce il controllo dell'interruttore e l'indicazione dello stato nel controllo del quadro.

Integrazione di sistemi e gestione delle interfacce

Il segnale di controllo a bassa tensione del PLC (come 24 V CC) e il circuito di controllo di fabbrica ad alta tensione (come 115 V CA) vengono convertiti tramite interfaccia per ottenere la conversione e l'isolamento del livello del segnale.

Il segnale di controllo inviato da un singolo controller può essere instradato attraverso questa scheda per attivare simultaneamente più circuiti indipendenti (ad esempio, un singolo segnale di "guasto" può attivare un allarme, una spia e inviare un segnale al PLC) per l'espansione dell'uscita multicanale.
